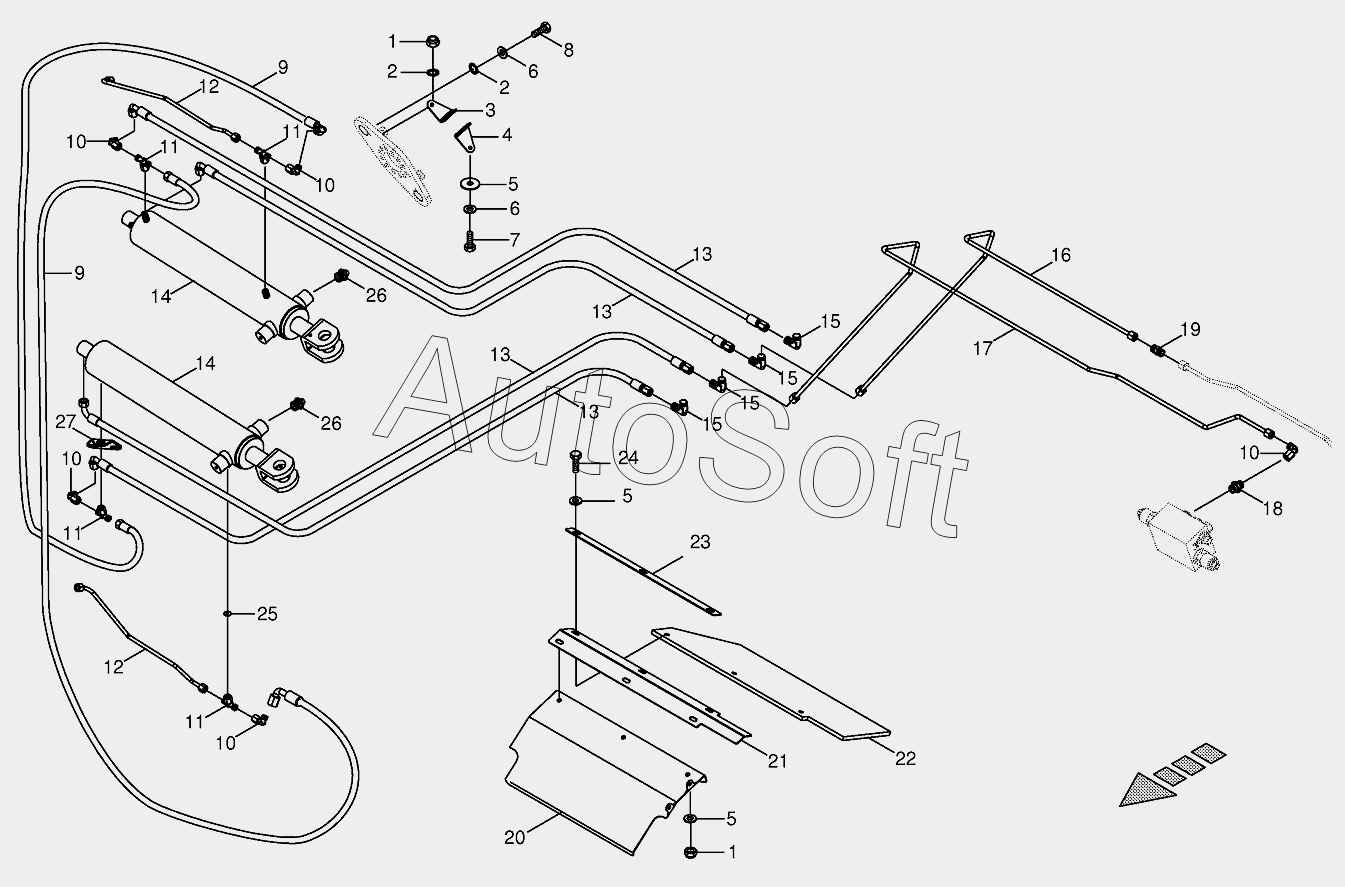

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053 (2013). Hydraulics - lift 29.5 855051 -
1
1
2
2
3
4
5
5
5
6
6
7
8
9
9
10
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
13
13
14
14
14
14
14
14
14
14
15
15
15
15
16
16
16
17
17
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Locknut | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 2***0 | Support outside | |
| 4 | 2***0 | Support inside | |
| 5 | 0***0 | Washer | |
| 6 | 0***0 | Washer | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 2***0 | Hydr. tube SA 1 6x810 DKOL DKOL90° | |
| 10 | 0***0 | Angle lug | |
| 11 | 0***0 | T connector | |
| 12 | 2***0 | Hydr. Ligne 8x1,5x534 3 Arc | |
| 12 | 2***0 | Hyd. line 8x1.5x501 4 bows | |
| 13 | 2***1 | Hydr. tube SA 1 6x1150 DKOL DKOL90° | |
| 13 | 2***0 | Hyd. hose SA 1 6x1250 DKOL DKOL90° | |
| 14 | 2***0 | Sealing set | |
| 14 | 2***0 | Sealing set (9185502) DZ40/ 80 | |
| 14 | 2***0 | Hydr. cylindre DZ 40/80x400/113 | |
| 14 | 2***0 | Hyd. cylinder dc 45/90x400/113 | |
| 15 | 9***0 | Angle lug | |
| 16 | 2***0 | Hydr. Ligne 8x1,5x1346 3 Arc | |
| 16 | 2***0 | Hyd. line 8x1.5x1556 3 bows | |
| 17 | 2***0 | Hydr. Ligne 8x1,5x2025 7 Arc | |
| 17 | 2***0 | Hyd. line 8x1.5x2228 7 bows | |
| 18 | 9***0 | Male connector L 8 / M14x1,5 E A3G | |
| 19 | 0***0 | Connector | |
| 20 | 2***0 | Cover-top right | |
| 21 | 2***0 | Angle | |
| 22 | 2***0 | Sealing rubber | |
| 23 | 2***0 | Clamping strap | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Throttling disc | |
| 26 | 0***0 | Grease niple | |
| 27 | 2***1 | Spring holder |
