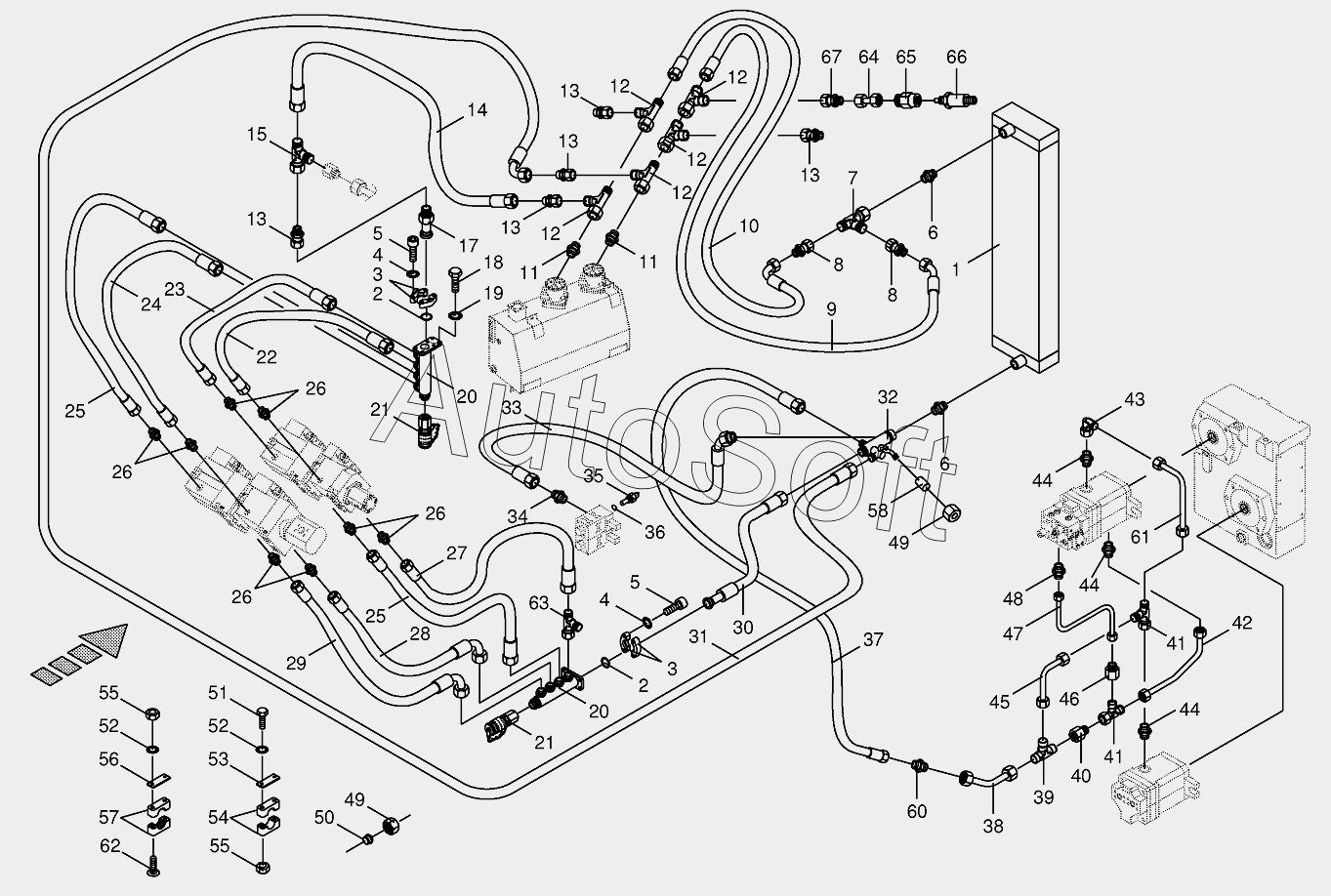

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Housing line/oil cooler
45
50
50
49
49
49
49
48
47
46
50
44
44
44
43
42
41
41
40
39
38
37
58
67
66
65
64
63
62
61
60
36
57
56
55
55
54
53
52
52
51
9
18
17
15
14
13
13
13
13
13
12
12
12
12
12
11
11
10
19
8
8
7
6
6
5
5
4
4
3
3
2
2
27
35
34
33
32
31
30
29
28
1
26
26
26
26
25
25
24
23
22
21
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Oil cooler | |
| 2 | 0***0 | O-ring | |
| 3 | 0***1 | SAE-flange section-2 halves | |
| 4 | 0***0 | Detent edged washer | |
| 5 | 0***1 | Allen screw | |
| 6 | 0***1 | Male connector | |
| 7 | 0***0 | Adjustable L connection | |
| 8 | 0***0 | Reducer fitting | |
| 9 | 2***0 | High pressure hose line | |
| 10 | 2***0 | High pressure hose line | |
| 11 | 0***1 | Male connector | |
| 12 | 0***0 | Adjustable L connection | |
| 13 | 0***0 | Reducer fitting | |
| 14 | 2***0 | High pressure hose line | |
| 15 | 0***0 | Adjustable L connection | |
| 17 | 2***0 | SAE-flange adapter | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***1 | Collector-pump | |
| 21 | 2***0 | Connector f.mini-test equipm. | |
| 22 | 2***0 | High pressure hose line | |
| 23 | 2***0 | High pressure hose line | |
| 24 | 2***0 | High pressure hose line | |
| 25 | 2***0 | High pressure hose line | |
| 26 | 9***0 | Male connector | |
| 27 | 2***0 | High pressure hose line | |
| 28 | 2***0 | High pressure hose line | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 2***0 | High pressure hose line | |
| 31 | 2***0 | High pressure hose line | |
| 32 | 0***0 | Collector-radiator | |
| 33 | 2***0 | High pressure hose line | |
| 34 | 0***0 | Male connector | |
| 35 | 0***1 | Gasket ring | |
| 36 | 0***0 | Temperature switch | |
| 37 | 2***0 | High pressure hose line | |
| 38 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 39 | 2***0 | T-reduction | |
| 40 | 0***0 | Reducer fitting | |
| 41 | 0***0 | Adjustable L connection | |
| 42 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 43 | 0***0 | Angle lug | |
| 44 | 0***1 | Male connector | |
| 45 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 46 | 0***0 | Reducer fitting | |
| 47 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 48 | 0***0 | Male connector | |
| 49 | 0***0 | Nozzle disc cap | |
| 49 | 0***0 | Nozzle disc cap | |
| 49 | 0***0 | Nozzle disc cap | |
| 50 | 0***0 | Cutting ring | |
| 50 | 0***0 | Cutting ring | |
| 50 | 0***1 | Cutting ring | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***1 | Detent edged washer | |
| 53 | 0***1 | Cover plate | |
| 54 | 2***0 | Tube clamp-2 halves | |
| 55 | 0***0 | Hex nut | |
| 56 | 0***0 | Cover plate | |
| 57 | 0***1 | Tube clamp-2 halves | |
| 58 | 0***1 | Locking cone w. O-ring | |
| 60 | 0***0 | Connector | |
| 61 | 2***0 | Ligne hydraulique-incl. ecrou de buse-pastille. baque coupante | |
| 62 | 0***2 | Coach bolt | |
| 63 | 9***0 | Adjustable L connection | |
| 64 | 0***0 | Double nipple | |
| 65 | 0***0 | Unscrewing connection | |
| 66 | 2***0 | Temperature sensor | |
| 67 | 9***0 | Reducer fitting |
