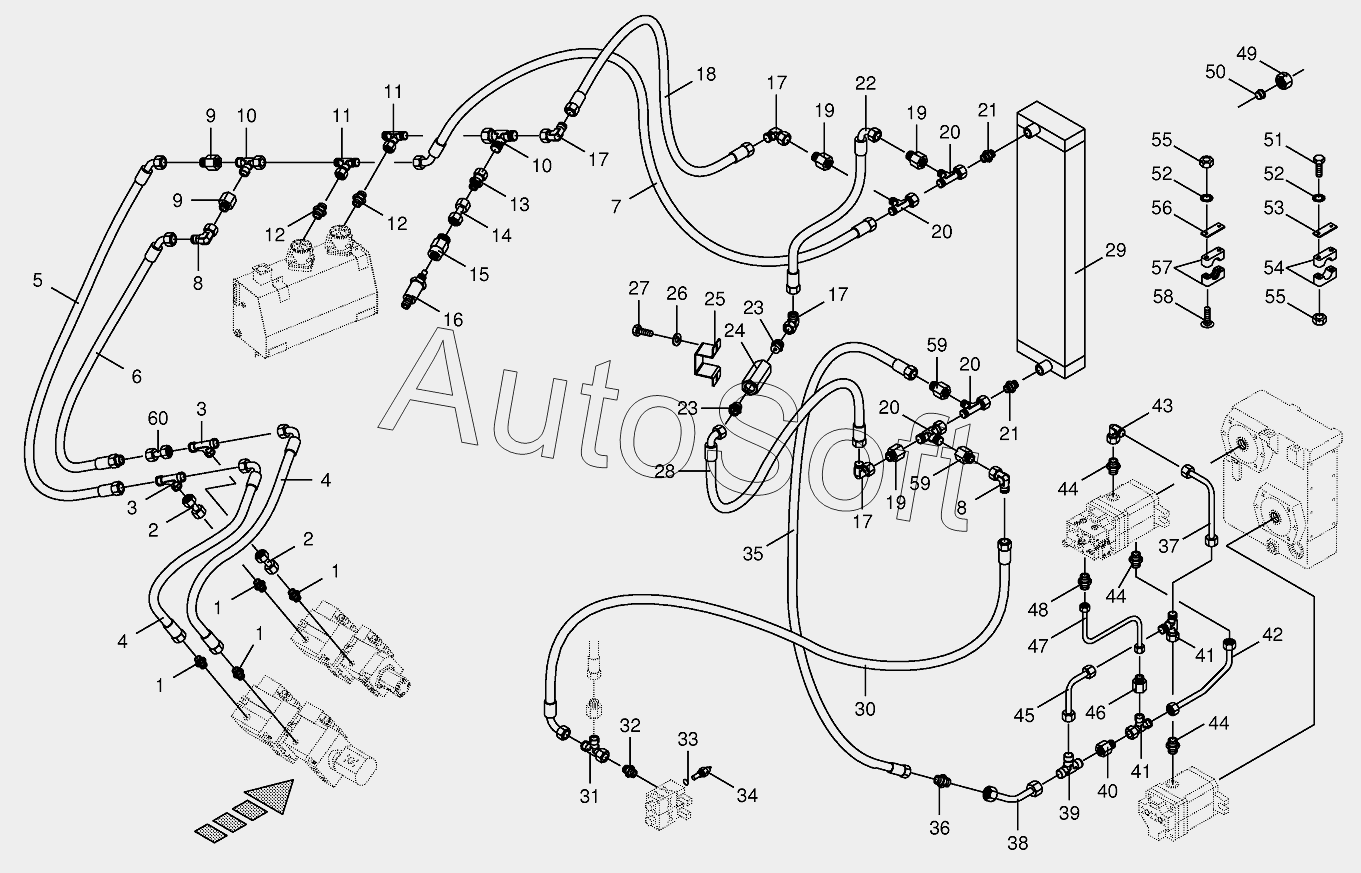

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Housing line/oil cooler
48
33
34
35
36
37
38
39
40
41
41
42
43
44
44
44
45
46
47
32
49
49
50
50
51
52
52
53
54
55
55
56
57
58
59
59
60
17
17
17
17
2
2
3
3
4
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
1
1
1
1
18
19
19
19
20
20
20
20
21
21
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Male connector | |
| 2 | 2***0 | Double nipple | |
| 3 | 2***0 | T-reduction | |
| 4 | 2***0 | High pressure hose line | |
| 5 | 2***0 | High pressure hose line | |
| 6 | 0***0 | High pressure hose line | |
| 7 | 2***0 | High pressure hose line | |
| 8 | 0***0 | Angle lug | |
| 9 | 0***0 | Reducer fitting | |
| 10 | 0***0 | Adjustable L connection | |
| 11 | 0***0 | T connector | |
| 12 | 0***1 | Male connector | |
| 13 | 9***0 | Reducer fitting | |
| 14 | 0***0 | Double nipple | |
| 15 | 0***0 | Unscrewing connection | |
| 16 | 2***0 | Temperature sensor | |
| 17 | 0***0 | Lug | |
| 18 | 2***0 | High pressure hose line | |
| 19 | 0***0 | Reducer fitting | |
| 20 | 0***0 | Adjustable L connection | |
| 21 | 0***1 | Male connector | |
| 22 | 0***0 | High pressure hose line | |
| 23 | 0***1 | Male connector | |
| 24 | 2***0 | Non-return valve | |
| 25 | 2***0 | Filter support | |
| 26 | 0***0 | Washer | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 2***0 | High pressure hose line | |
| 29 | 2***0 | Oil cooler | |
| 30 | 2***0 | High pressure hose line | |
| 31 | 0***0 | Adjustable L connection | |
| 32 | 0***0 | Male connector | |
| 33 | 0***1 | Gasket ring | |
| 34 | 0***0 | Temperature switch | |
| 35 | 2***0 | High pressure hose line | |
| 36 | 0***0 | Connector | |
| 37 | 2***0 | Ligne hydraulique-incl. ecrou de buse-pastille. baque coupante | |
| 38 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 39 | 2***0 | T-reduction | |
| 40 | 0***0 | Reducer fitting | |
| 41 | 0***0 | Adjustable L connection | |
| 42 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 43 | 0***0 | Angle lug | |
| 44 | 0***1 | Male connector | |
| 45 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 46 | 0***0 | Reducer fitting | |
| 47 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 48 | 0***0 | Male connector | |
| 49 | 0***0 | Nozzle disc cap | |
| 49 | 0***0 | Nozzle disc cap | |
| 50 | 0***0 | Cutting ring | |
| 50 | 0***1 | Cutting ring | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***1 | Detent edged washer | |
| 53 | 0***1 | Cover plate | |
| 54 | 2***0 | Tube clamp-2 halves | |
| 55 | 0***0 | Hex nut | |
| 56 | 0***0 | Cover plate | |
| 57 | 0***1 | Tube clamp-2 halves | |
| 58 | 0***2 | Coach bolt | |
| 59 | 0***0 | Reducer fitting | |
| 60 | 2***0 | Double nipple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
