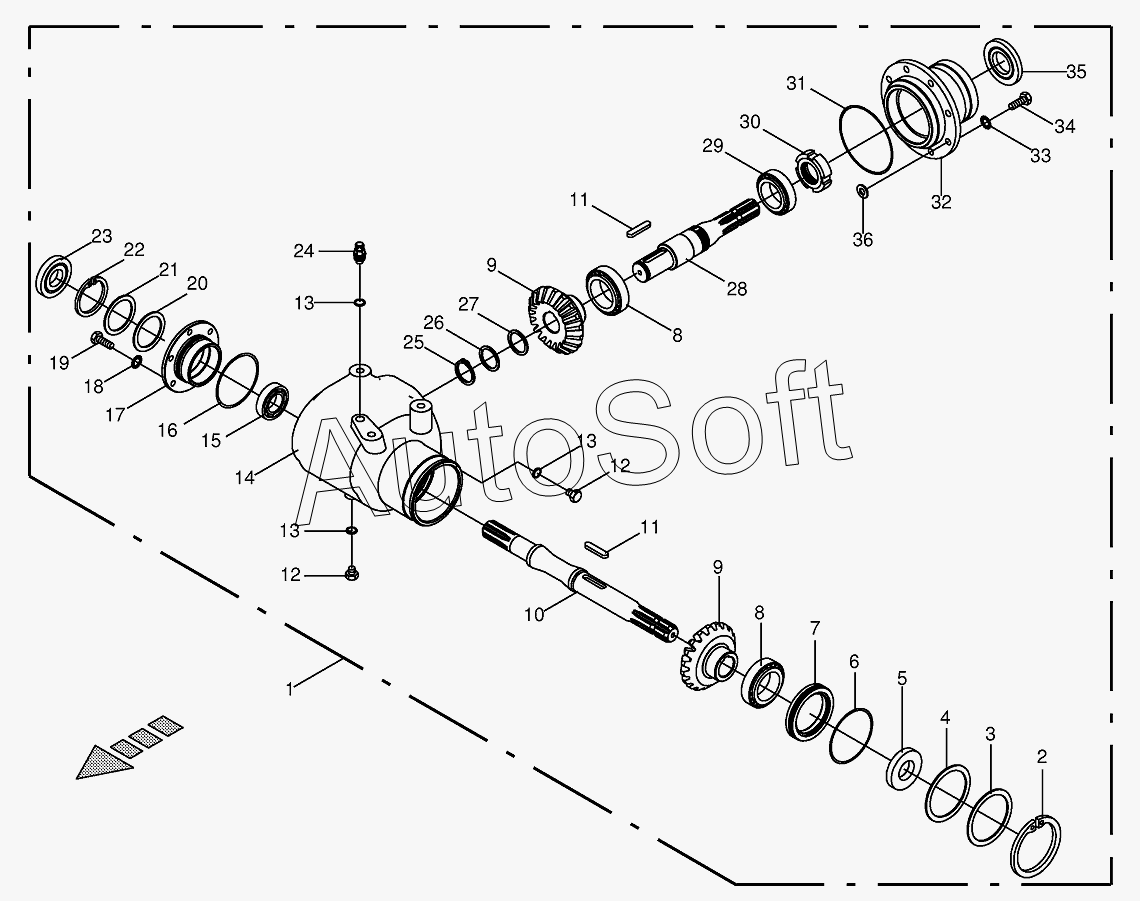

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F (2013). Main gearbox
1
2
3
4
4
4
4
5
6
7
8
8
9
9
10
11
11
12
12
13
13
13
14
15
16
17
18
19
20
20
20
20
21
22
23
24
25
26
27
27
27
27
28
29
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009261010 | 0***0 | Oil-Id.-no.=1ltr | |
| 1 | 0***3 | Main gearbox | |
| 2 | 0***0 | Circlip | |
| 3 | 0***0 | Supporting disc | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***0 | Shim ring | |
| 5 | 0***1 | Radial-shaft sealing ring | |
| 6 | 0***0 | O-ring | |
| 7 | 0***1 | Adapter ring | |
| 8 | 0***0 | Taper roller bearing | |
| 9 | 0***1 | Bevel wheel | |
| 10 | 0***2 | Drive shaft | |
| 11 | 0***0 | Fit-in key | |
| 12 | 0***1 | Screw plug | |
| 13 | 0***0 | Gasket ring | |
| 14 | 0***3 | Housing | |
| 15 | 0***0 | Grooved ball bearing | |
| 16 | 0***0 | O-ring | |
| 17 | 0***1 | Flange | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 21 | 0***1 | Supporting disc | |
| 22 | 0***0 | Circlip | |
| 23 | 0***1 | Radial-shaft sealing ring | |
| 24 | 0***1 | Breather | |
| 25 | 0***0 | Circlip | |
| 26 | 0***0 | Supporting disc | |
| 27 | 0***0 | Shim ring | |
| 27 | 0***0 | Shim ring | |
| 27 | 0***0 | Shim ring | |
| 27 | 0***0 | Shim ring | |
| 28 | 0***3 | Gearbox shaft | |
| 29 | 0***0 | Taper roller bearing | |
| 30 | 0***0 | Slotted nut-special | |
| 31 | 0***0 | O-ring | |
| 32 | 0***0 | Flange | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Radial-shaft sealing ring | |
| 36 | 0***0 | Shim ring | |
| 36 | 0***0 | Shim ring |
