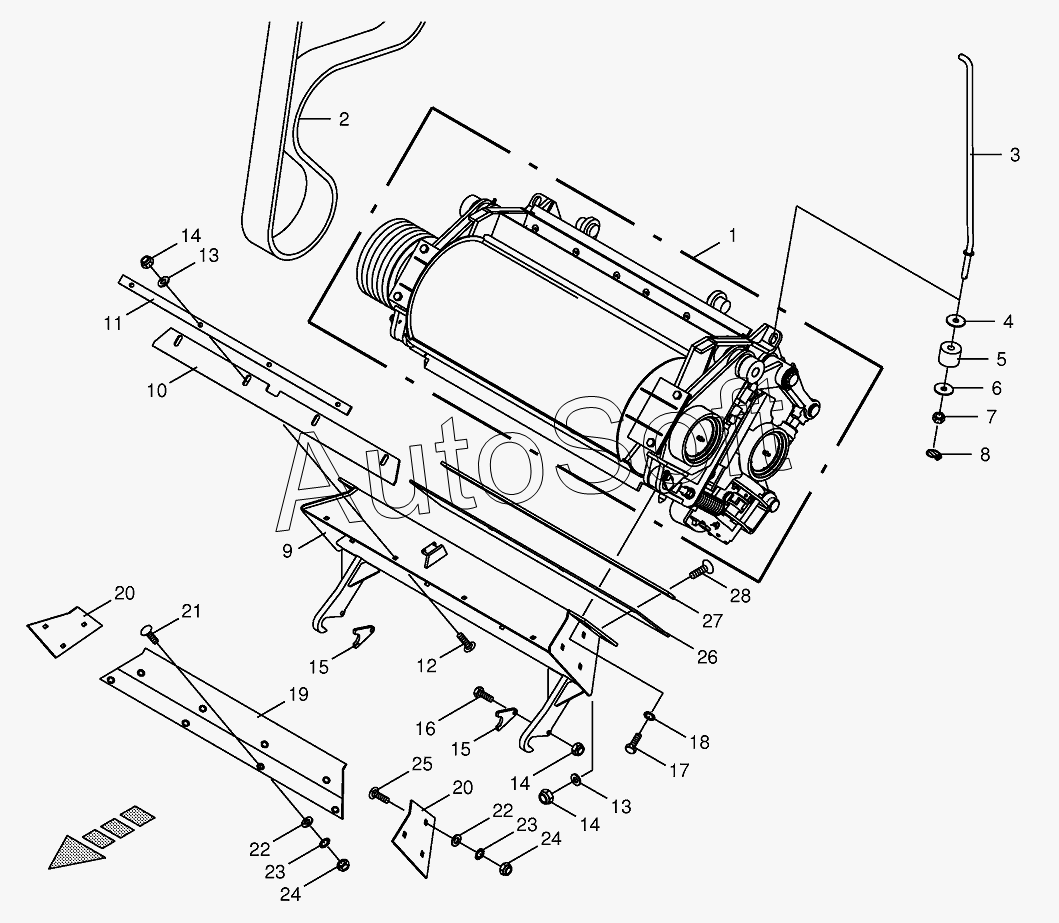

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Grain conditioner cpl./cracker duct-spring-mounted
20
20
13
13
14
14
14
15
15
16
17
18
19
19
12
21
22
22
23
23
24
24
25
26
27
28
4
1
1
1
1
1
1
2
3
3
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Grain conditioner-cpl.-HD | |
| 1 | 2***1 | Grain conditioner-cpl.-HD | |
| 1 | 2***1 | Grain conditioner-cpl. | |
| 1 | 2***1 | Grain conditioner-cpl. | |
| 1 | 2***1 | Grain conditioner-cpl. | |
| 1 | 2***1 | Grain conditioner-cpl.-HD , 30% speed difference | |
| 2 | 0***0 | Power band | |
| 3 | 2***0 | Bracket -right, optional | |
| 3 | 2***0 | Bracket -left, optional | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Rubber pad | |
| 6 | 0***0 | Washer | |
| 7 | 0***2 | Castellated nut | |
| 8 | 0***1 | Linch pin | |
| 9 | 2***1 | Channel | |
| 10 | 2***0 | Sealing rubber | |
| 11 | 2***0 | Cover plate | |
| 12 | 0***2 | Coach bolt | |
| 13 | 0***0 | Washer | |
| 14 | 0***0 | Locknut | |
| 15 | 2***0 | Protection | |
| 16 | 0***1 | Hex head bolt | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 2***0 | Wearing plate | |
| 19 | 2***0 | Wearing plate-HD optional | |
| 20 | 2***0 | Wearing plate -lateral | |
| 21 | 9***0 | Countersunkscrew | |
| 22 | 0***0 | Washer | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***0 | Locknut | |
| 25 | 0***1 | Coach bolt | |
| 26 | 2***0 | Sealing rubber | |
| 27 | 2***0 | Cover plate | |
| 28 | 0***1 | Coach bolt |
