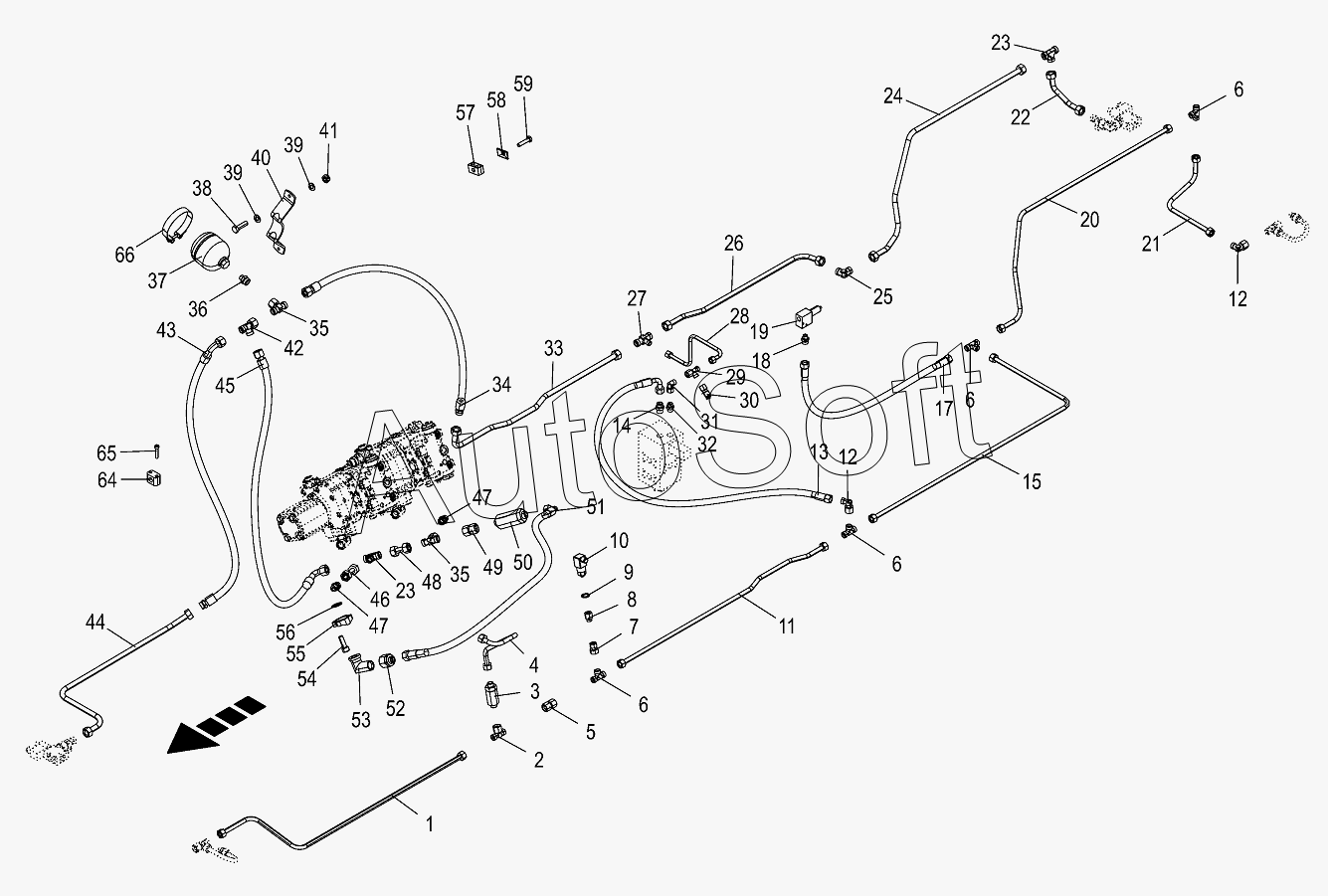

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Hydr.ground drive/pressure oil line-middle
/125.gif)
42
50
49
48
47
47
46
45
44
43
51
41
40
39
39
38
37
36
35
35
34
52
53
54
55
56
57
57
57
57
58
59
64
65
66
18
2
3
4
5
6
6
6
6
7
8
9
10
11
12
12
13
14
15
17
1
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 2 | 0***0 | T connector | |
| 3 | 0***0 | High pressure filter | |
| 4 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 5 | 0***0 | Double nipple | |
| 6 | 0***1 | T-connector | |
| 7 | 2***0 | Reducer fitting | |
| 8 | 0***0 | Unscrewing connection | |
| 9 | 0***1 | Gasket ring | |
| 10 | 2***0 | Pressure switch-on | |
| 11 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 12 | 0***1 | Angle lug | |
| 13 | 0***2 | High pressure hose line | |
| 14 | 0***1 | Male connector | |
| 15 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 17 | 0***2 | High pressure hose line | |
| 18 | 0***1 | Male connector | |
| 19 | 2***0 | Pressure control valve | |
| 20 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 22 | 2***0 | Hyd.-line | |
| 23 | 0***0 | T-connector | |
| 24 | 2***0 | Hyd.-line | |
| 25 | 0***0 | Elbow union | |
| 26 | 2***0 | Hyd.-line | |
| 27 | 2***0 | T-reduction | |
| 28 | 2***0 | Hyd.-line | |
| 29 | 0***1 | Adjustable L connection | |
| 30 | 0***0 | Connector f.mini-test equipm. | |
| 31 | 0***1 | Angle lug | |
| 32 | 0***1 | Male connector | |
| 33 | 2***0 | Hydraulic line | |
| 34 | 2***0 | Hyd. hose | |
| 35 | 9***0 | T connector | |
| 36 | 0***0 | Male connector | |
| 37 | 0***0 | Pressure accumulator | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Washer | |
| 40 | 0***0 | Accumulator support | |
| 41 | 0***0 | Locknut | |
| 42 | 0***0 | Adjustable L connection | |
| 43 | 2***0 | Hyd. hose | |
| 44 | 2***0 | Hydraulic line | |
| 45 | 2***0 | Hyd. hose | |
| 46 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 47 | 0***1 | Male connector | |
| 48 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 49 | 0***0 | Double nipple | |
| 50 | 0***0 | High pressure filter | |
| 51 | 2***0 | High pressure hose line | |
| 52 | 0***0 | Reducer fitting | |
| 53 | 0***0 | SAE-flange adapter | |
| 54 | 0***2 | Allen screw | |
| 55 | 0***1 | SAE-flange section-2 halves | |
| 56 | 2***0 | Flange gasket | |
| 57 | 0***0 | Tube clamp-2 halves | |
| 57 | 0***0 | Tube clamp-2 halves | |
| 57 | 0***0 | Tube clamp-2 halves | |
| 57 | 0***0 | Tube clamp-2 halves | |
| 58 | 0***0 | Cover plate | |
| 59 | 0***1 | Hex head bolt | |
| 62 | 0***0 | Hex head bolt | |
| 64 | 0***1 | Tube clamp-2 halves | |
| 65 | 0***0 | Allen screw | |
| 66 | 0***0 | Joint bolt-hose clamp |
