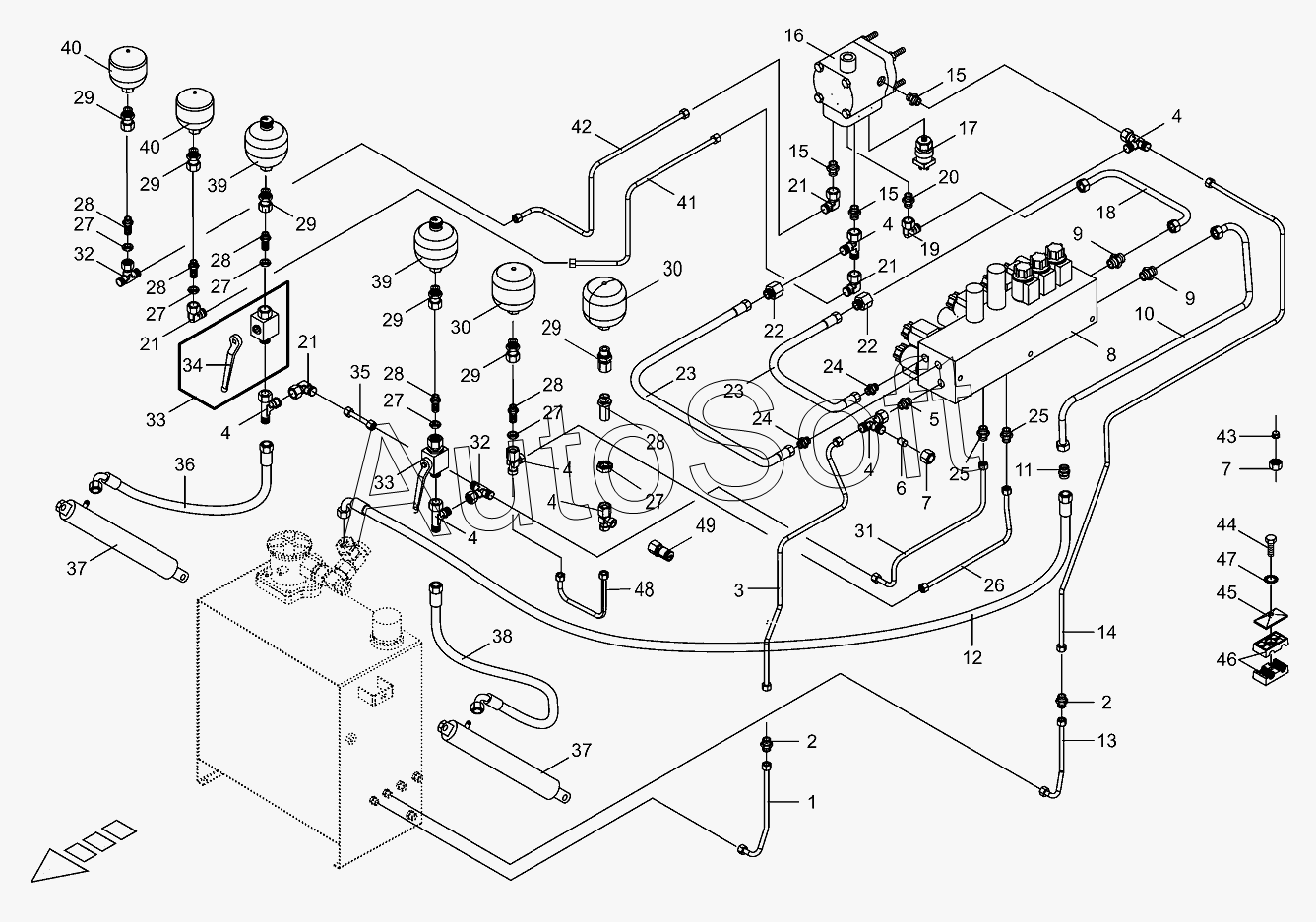

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Working hydraulics-Mounting parts
/131.gif)
41
31
32
32
33
33
34
35
36
37
37
38
39
39
40
40
40
30
30
43
44
44
45
46
46
47
48
49
15
15
15
2
2
3
4
4
4
4
4
4
4
5
6
7
7
7
8
9
9
10
11
12
13
14
1
16
17
18
19
20
21
21
21
21
22
22
23
23
24
24
25
25
26
27
27
27
27
27
27
27
28
28
28
28
28
28
29
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187832 | 0***2 | Sealing set | |
| 009187832 | 0***2 | Sealing set | |
| 270006231 | 2***1 | Hydraulic cylinder | |
| 270128630 | 2***0 | Ball joint eye | |
| 1 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 2 | 0***1 | Connector | |
| 3 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 0***1 | Adjustable L connection | |
| 5 | 0***1 | Male connector | |
| 6 | 0***0 | Locking cone w. O-ring | |
| 7 | 0***0 | Nozzle disc cap | |
| 7 | 0***0 | Nozzle disc cap | |
| 8 | 0***1 | Valve block | |
| 9 | 0***1 | Male connector | |
| 10 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 11 | 0***0 | Connector | |
| 12 | 2***0 | High pressure hose line | |
| 13 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 14 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 15 | 0***2 | Male connector | |
| 16 | 0***0 | Storage charging valve | |
| 17 | 0***0 | Pressure switch | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 0***0 | Angle lug | |
| 20 | 0***0 | Male connector | |
| 21 | 0***1 | Angle lug | |
| 22 | 0***1 | Reducer fitting | |
| 23 | 0***1 | Hyd. hose | |
| 24 | 0***2 | Male connector | |
| 25 | 0***1 | Male connector | |
| 26 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 27 | 0***2 | Hex nut-low form | |
| 28 | 0***1 | Straight 2-way connector | |
| 29 | 0***1 | Male connector | |
| 30 | 0***0 | Hydraulic-reservoir | |
| 31 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 32 | 0***1 | T-connector | |
| 33 | 0***0 | Ball cock | |
| 34 | 0***0 | Hand lever-incl. screw, washer | |
| 35 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 36 | 0***1 | High pressure hose line | |
| 37 | 0***3 | Hydraulic cylinder | |
| 38 | 0***0 | High pressure hose line | |
| 39 | 0***0 | Hydraulic-reservoir | |
| 40 | 0***0 | Hydraulic-reservoir | |
| 41 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 42 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 43 | 0***1 | Cutting ring | |
| 43 | 0***1 | Cutting ring | |
| 44 | 0***0 | Hex head bolt | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***0 | Cover plate | |
| 46 | 0***0 | Tube clamp-2 halves | |
| 46 | 0***0 | Tube clamp-2 halves | |
| 47 | 0***1 | Detent edged washer | |
| 48 | 2***0 | Hyd. line | |
| 49 | 0***0 | Connector f.mini-test equipm. | |
| 50 | 9***0 | Washer | |
| 51 | 0***0 | Washer | |
| 52 | 0***0 | Hex head bolt |
