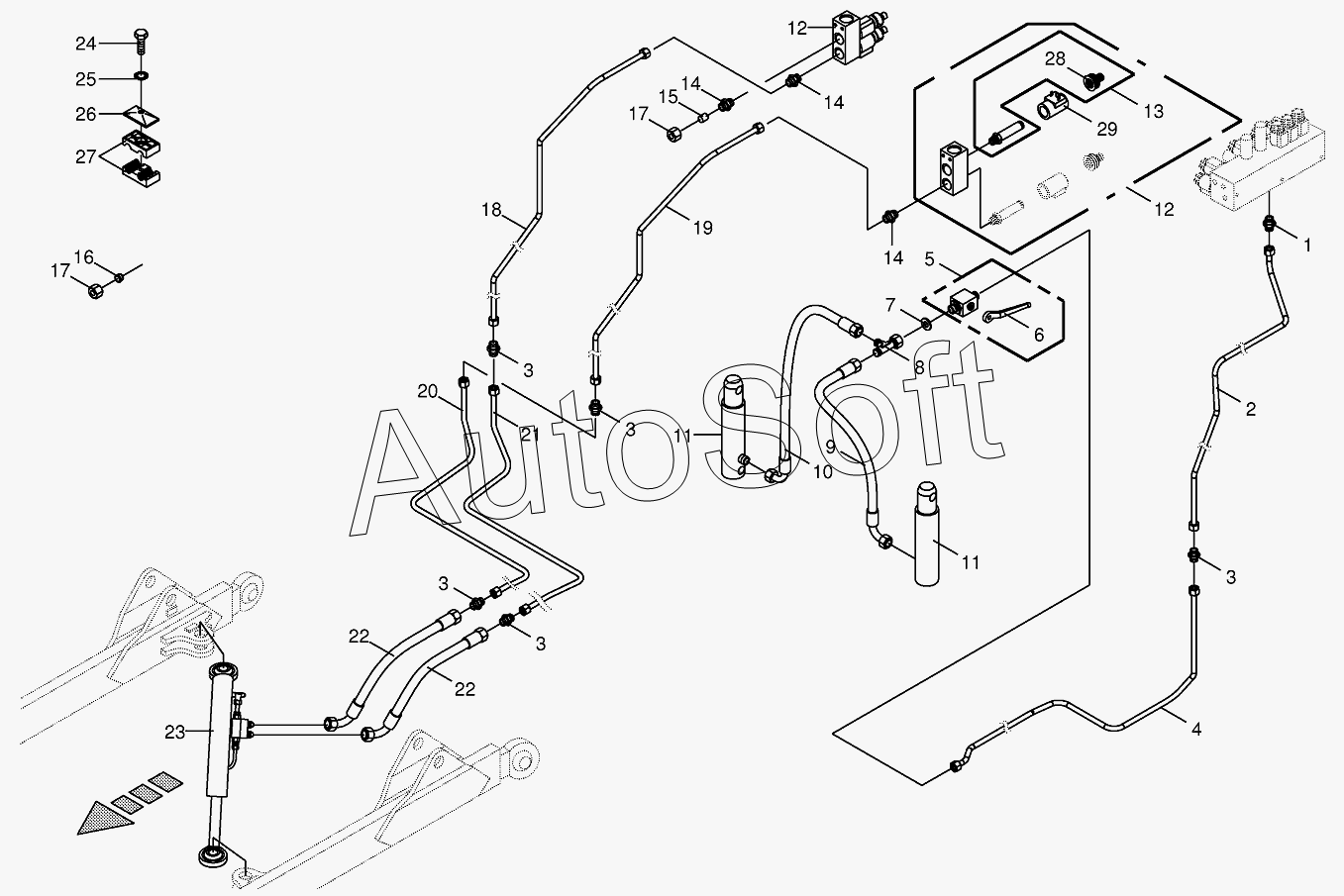

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Hydraulics-front mower/hillside
/132.gif)
24
24
24
16
17
17
18
19
20
21
22
22
23
15
25
26
27
28
29
10
2
3
3
3
3
3
4
5
6
7
8
9
1
11
11
12
12
13
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009002010 | 0***0 | Hex head bolt | |
| 009010481 | 0***1 | Hex head bolt | |
| 009014250 | 0***0 | Hex head bolt | |
| 009187601 | 0***1 | Sealing set | |
| 009191070 | 0***0 | Grease niple | |
| 009562800 | 0***0 | Grease niple | |
| 270145300 | 2***0 | Gasket set | |
| 900027260 | 9***0 | Snap ring | |
| 1 | 0***1 | Male connector | |
| 2 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 3 | 0***1 | Connector | |
| 4 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 5 | 0***2 | Ball cock | |
| 6 | 0***0 | Hand lever-incl. screw, washer | |
| 7 | 0***0 | Throttling disc | |
| 8 | 0***1 | Adjustable L connection | |
| 9 | 2***0 | High pressure | |
| 10 | 0***1 | High pressure hose line | |
| 11 | 2***0 | Hyd. cylinder | |
| 12 | 0***0 | Control bloc | |
| 13 | 0***0 | 2/2-Directional-control valve | |
| 14 | 0***1 | Male connector | |
| 15 | 0***0 | Locking cone w. O-ring | |
| 16 | 0***1 | Cutting ring | |
| 17 | 0***0 | Nozzle disc cap | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 20 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 22 | 0***0 | High pressure hose line | |
| 23 | 0***1 | Hydraulic cylinder | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 0***0 | Cover plate | |
| 27 | 0***0 | Tube clamp-2 halves | |
| 28 | 2***0 | Emergency hand operation | |
| 29 | 0***0 | Solenoid coil |
