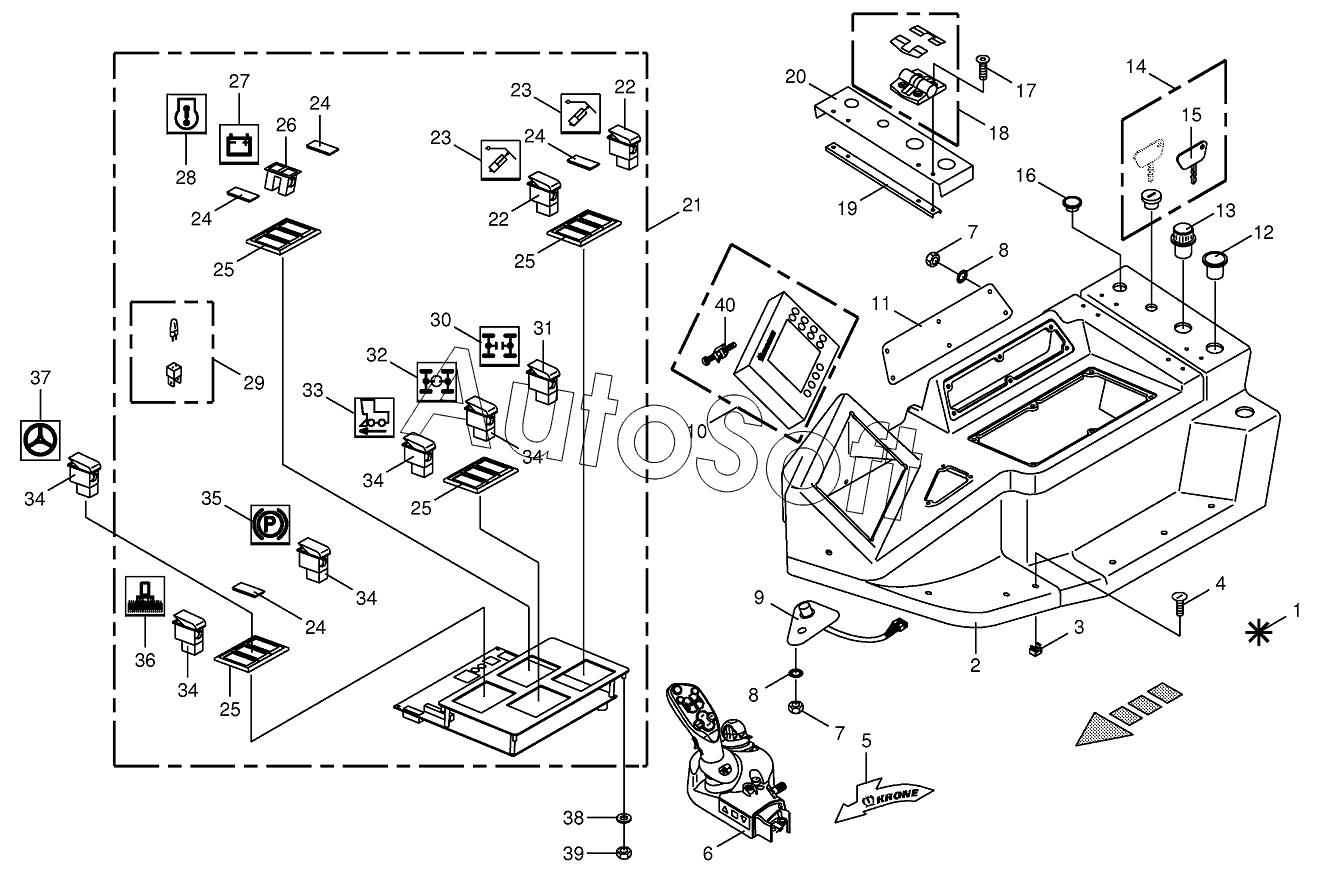

Каталог запасных частей к технике: KRONE BIG-M-400 (2016). Control box mounting parts -top
/132.gif)
31
21
22
22
23
23
24
24
24
24
25
25
25
25
26
27
28
29
30
20
32
33
34
34
34
34
34
35
36
37
38
39
40
2
3
4
5
6
7
7
8
8
9
10
1
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200806070 | 2***0 | Battery | |
| 1 | 2***0 | Control box-cpl. | |
| 2 | 0***1 | Control box-top part headstock | |
| 3 | 0***0 | Nut | |
| 4 | 9***0 | Screw | |
| 5 | 0***0 | Tag | |
| 6 | 2***0 | Multifunction lever | |
| 7 | 0***1 | Hex nut | |
| 8 | 0***0 | Spring washer | |
| 9 | 0***1 | Incremental giver-with feeler | |
| 10 | 2***0 | Control terminal-incl. software | |
| 11 | 2***0 | Blind cover | |
| 12 | 2***0 | Cigar lighter-socket | |
| 13 | 0***0 | Cigar lighter | |
| 14 | 0***0 | Ignition switch | |
| 15 | 0***0 | Ignition key | |
| 16 | 0***0 | Blind plug | |
| 17 | 0***0 | Fillister head screw | |
| 18 | 2***0 | Hinge | |
| 19 | 2***0 | Hinge strip | |
| 20 | 2***0 | Stiffener | |
| 21 | 2***0 | Control unit-panel | |
| 22 | 0***0 | Switch-ON- OFF | |
| 23 | 2***0 | Switch symbol | |
| 24 | 0***0 | Cover | |
| 25 | 0***0 | Frame | |
| 26 | 0***0 | Indicator lamp-incl. bulb | |
| 27 | 0***1 | Switch symbol | |
| 28 | 0***1 | Switch symbol | |
| 29 | 0***0 | Lamp socket with bulb | |
| 30 | 0***1 | Switch symbol | |
| 31 | 0***0 | Switch | |
| 32 | 0***1 | Switch symbol | |
| 33 | 0***2 | Switch symbol | |
| 34 | 0***0 | Switch-6-pole | |
| 35 | 0***1 | Switch symbol | |
| 36 | 0***1 | Switch symbol | |
| 37 | 0***1 | Switch symbol | |
| 38 | 0***1 | Washer | |
| 39 | 0***0 | Hex nut | |
| 40 | 2***0 | Fastening hook |
