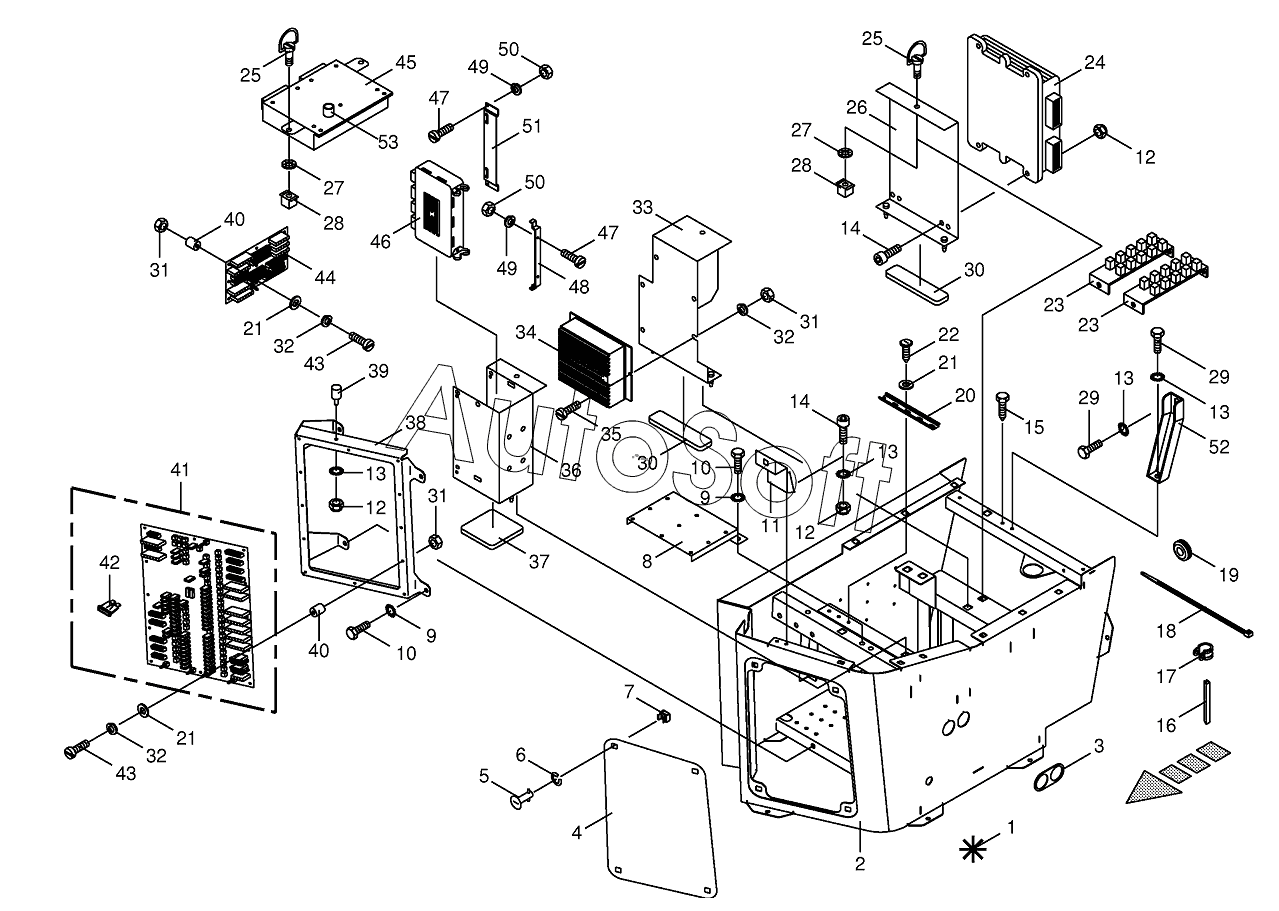

Каталог запасных частей к технике: KRONE BIG-M-400 (2016). Control box / controls eletronic
/133.gif)
39
42
42
42
42
42
41
40
40
42
38
37
36
35
34
33
32
32
32
31
31
31
42
42
43
43
44
45
46
47
47
48
49
49
50
50
51
52
53
17
2
3
4
5
6
7
8
9
9
10
10
11
12
12
12
13
13
13
13
14
14
15
16
1
17
17
18
19
20
21
21
21
22
23
23
24
25
25
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200803130 | 2***0 | Bootloader for DownloadCenter with Eprom | |
| 200805290 | 2***0 | GAL-module | |
| 200808030 | 2***0 | Job computer-incl. Software-cpl. | |
| 1 | 2***0 | Control box-cpl. | |
| 2 | 0***1 | Substructure-panel | |
| 3 | 2***0 | Packing strip | |
| 4 | 0***0 | Maintenance door | |
| 5 | 2***0 | Locking spigot | |
| 6 | 2***0 | Retaining washer | |
| 7 | 2***0 | Cam-lock | |
| 8 | 2***0 | Holding plate | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 2***0 | Supporting angle | |
| 12 | 0***1 | Locknut | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***1 | Allen screw | |
| 15 | 0***0 | Self-tapping screw | |
| 16 | 0***0 | Edge protection-Id.-no.= 1m-black | |
| 17 | 0***0 | Tube clip w. rubber | |
| 17 | 0***0 | Tube clip w. rubber | |
| 17 | 9***0 | Tube clip w. rubber | |
| 18 | 0***1 | Cable band | |
| 19 | 2***0 | Guidance sleeve | |
| 20 | 2***0 | Top hat rail | |
| 21 | 0***0 | Washer | |
| 22 | 0***0 | Slotted pan head screw | |
| 23 | 2***0 | Distributor circuit board-CAN | |
| 24 | 2***0 | Travel control | |
| 25 | 2***0 | Quick coupler | |
| 26 | 0***0 | Retainer | |
| 27 | 2***0 | Circlip | |
| 28 | 2***0 | Quick coupler | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 2***0 | Mat-Rubber | |
| 31 | 0***1 | Hex nut | |
| 32 | 0***0 | Spring washer | |
| 33 | 0***0 | Retainer | |
| 34 | 0***0 | Diom exit-module | |
| 35 | 0***0 | Allen screw | |
| 36 | 0***1 | Retainer | |
| 37 | 2***0 | Mat-Rubber | |
| 38 | 0***0 | Metal sheet | |
| 39 | 2***0 | Rubber pad | |
| 40 | 0***0 | Rubber pad | |
| 41 | 2***0 | Circuit board-cpl. | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 42 | 0***0 | Flat fuse | |
| 43 | 0***0 | Allen screw | |
| 44 | 2***1 | Potential distributor circuit board | |
| 45 | 2***0 | Job computer-cpl. | |
| 46 | 0***1 | Motor-regulator | |
| 47 | 0***0 | Allen screw | |
| 48 | 0***0 | Bracket | |
| 49 | 0***0 | Spring washer | |
| 50 | 0***1 | Hex nut | |
| 51 | 0***0 | Bracket | |
| 52 | 2***0 | Strut | |
| 53 | 0***0 | Battery |
