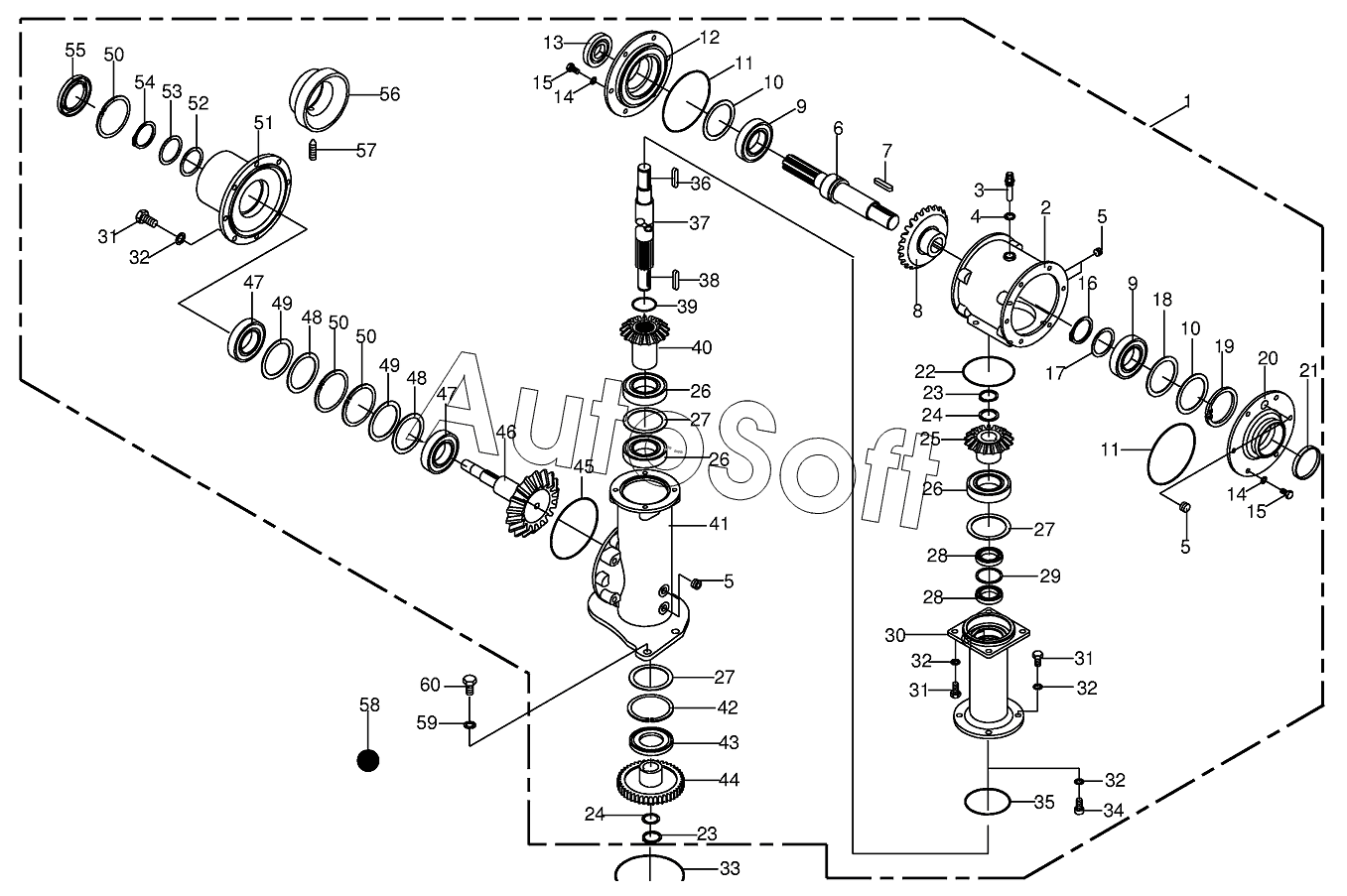

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Gearbox - front (CRI)
39
47
47
46
46
45
44
43
42
41
40
48
38
37
36
35
34
33
32
32
32
32
31
31
31
52
60
59
58
57
56
55
54
53
52
30
52
52
51
50
50
50
49
49
48
48
48
48
10
16
15
15
14
14
13
12
11
11
10
10
10
10
17
9
9
8
7
6
5
5
5
4
3
2
24
29
28
28
27
27
27
27
27
26
26
26
25
24
24
1
24
24
23
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Main gearbox-cpl. | |
| 2 | 0***1 | Housing | |
| 3 | 0***0 | Breather | |
| 4 | 0***0 | Gasket ring | |
| 5 | 0***1 | Screw plug | |
| 6 | 0***2 | Drive shaft | |
| 7 | 0***1 | Fit-in key | |
| 8 | 0***2 | Crown wheel | |
| 9 | 0***0 | Taper roller bearing | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 11 | 0***0 | O-ring | |
| 12 | 0***1 | Gearbox cover | |
| 13 | 0***1 | Radial-shaft sealing ring | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Circlip | |
| 17 | 0***1 | Supporting disc | |
| 18 | 0***0 | Supporting disc | |
| 19 | 0***0 | Circlip | |
| 20 | 2***0 | Gearbox cover | |
| 21 | 0***1 | Sealing cap | |
| 22 | 0***0 | O-ring | |
| 23 | 0***0 | Circlip | |
| 24 | 0***0 | Shim ring | |
| 24 | 0***0 | Shim ring | |
| 24 | 0***0 | Shim ring | |
| 24 | 0***1 | Shim ring | |
| 25 | 2***0 | Bevel wheel | |
| 26 | 0***0 | Grooved ball bearing | |
| 27 | 0***0 | Shim ring | |
| 27 | 0***0 | Shim ring | |
| 27 | 0***1 | Shim ring | |
| 28 | 0***3 | Radial-shaft sealing ring | |
| 29 | 9***0 | Shim ring | |
| 30 | 2***0 | Intermediate housing | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | O-ring | |
| 34 | 0***1 | Allen screw | |
| 35 | 0***1 | O-ring | |
| 36 | 0***0 | Fit-in key | |
| 37 | 0***2 | Drive shaft | |
| 38 | 0***0 | Fit-in key | |
| 39 | 9***0 | O-ring | |
| 40 | 2***0 | Bevel wheel | |
| 41 | 0***2 | Gearbox housing | |
| 42 | 0***0 | Circlip | |
| 43 | 9***0 | Radial-shaft sealing ring | |
| 44 | 2***1 | Spur gear | |
| 45 | 0***0 | O-ring | |
| 46 | 2***0 | Bevel wheel shaft | |
| 46 | 2***0 | Bevel wheel shaft | |
| 47 | 0***0 | Taper roller bearing | |
| 48 | 0***0 | Shim ring | |
| 48 | 0***0 | Shim ring | |
| 48 | 0***0 | Shim ring | |
| 48 | 0***0 | Shim ring | |
| 49 | 0***0 | Supporting disc | |
| 50 | 0***0 | Circlip | |
| 51 | 0***1 | Cover | |
| 52 | 0***0 | Shim ring | |
| 52 | 0***0 | Shim ring | |
| 52 | 0***0 | Shim ring | |
| 52 | 0***0 | Shim ring | |
| 53 | 0***3 | Supporting disc | |
| 54 | 0***0 | Circlip | |
| 55 | 0***2 | Radial-shaft sealing ring | |
| 56 | 2***0 | Protective cover | |
| 57 | 9***0 | Threaded pin | |
| 58 | 0***0 | Oil-Id.-no.=1ltr | |
| 59 | 0***1 | Detent edged washer | |
| 60 | 0***0 | Hex head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
