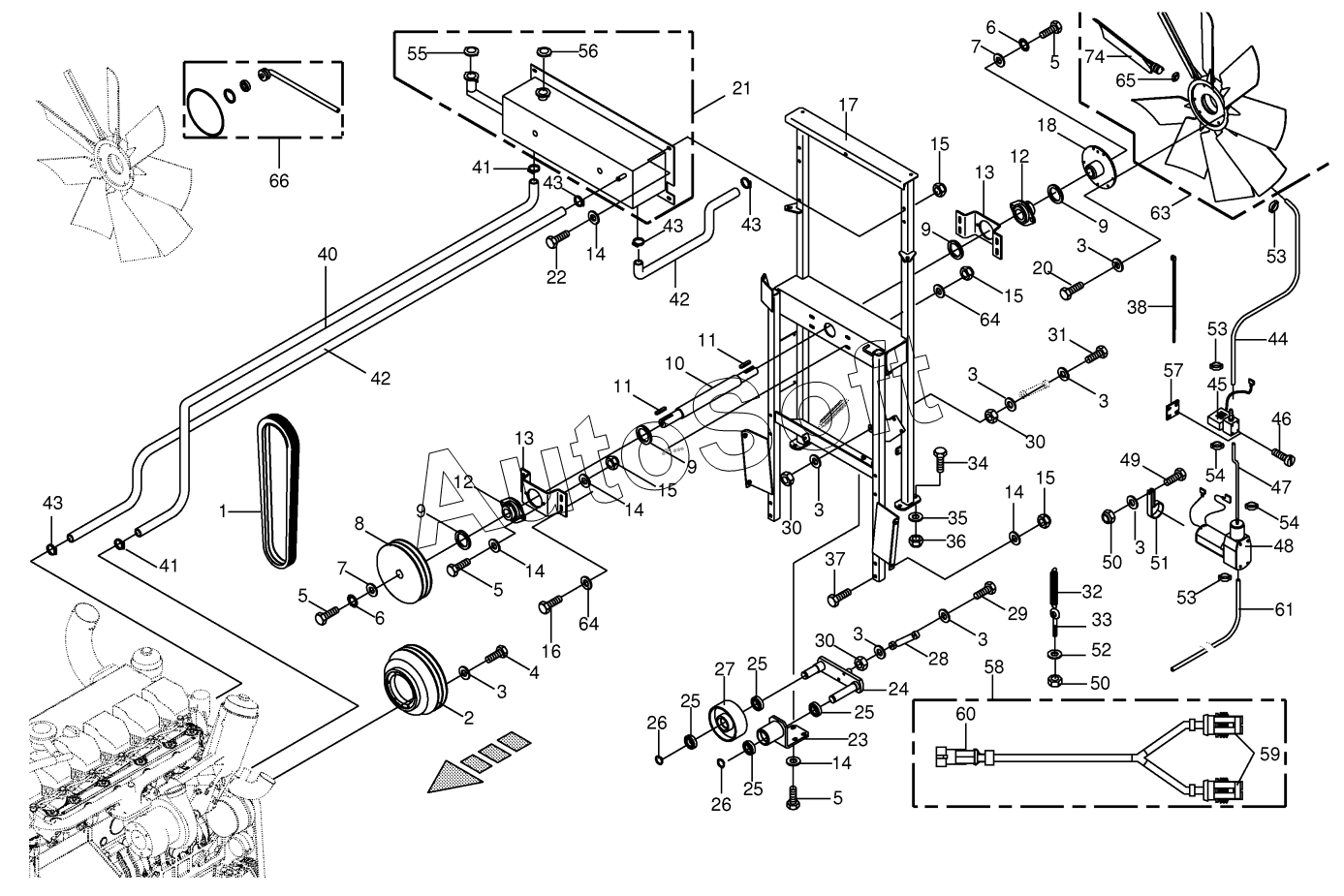

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Fan drive
1
2
3
3
3
3
3
3
3
3
4
5
5
5
5
6
6
7
7
8
9
9
9
9
9
9
9
9
10
11
11
12
12
13
13
14
14
14
14
14
15
15
15
15
16
17
18
20
21
22
23
24
25
25
25
25
26
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
40
41
41
42
42
43
43
43
43
44
45
46
47
48
49
50
50
51
52
53
53
53
54
54
55
56
57
58
59
60
61
63
64
64
65
66
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009087060 | 0***0 | Locknut | |
| 1 | 0***0 | V-belt | |
| 2 | 0***1 | V-belt pulley | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***1 | Washer | |
| 8 | 0***1 | V-belt pulley | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***1 | Shim ring | |
| 10 | 0***2 | Shaft | |
| 11 | 0***0 | Fit-in key | |
| 12 | 0***0 | Flange bearing | |
| 13 | 0***1 | Support | |
| 14 | 0***0 | Washer | |
| 15 | 0***0 | Locknut | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***0 | Ventilator base frame | |
| 18 | 0***1 | Hub | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***0 | Cooling agent header tank | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Angle | |
| 24 | 0***1 | Rocker | |
| 25 | 0***0 | Grooved ball bearing | |
| 26 | 0***0 | Circlip | |
| 27 | 0***0 | Jockey pulley | |
| 28 | 0***0 | Damper | |
| 29 | 0***1 | Hex head bolt | |
| 30 | 0***0 | Hex nut | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***4 | Tension spring | |
| 33 | 0***0 | Eye screw | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Washer | |
| 36 | 0***0 | Locknut | |
| 37 | 0***1 | Hex head bolt | |
| 38 | 0***0 | Cable band | |
| 40 | 0***0 | Hose | |
| 41 | 0***0 | Tube clip | |
| 42 | 0***0 | Hose | |
| 43 | 0***1 | Tube clip | |
| 44 | 0***0 | Hose | |
| 45 | 0***1 | Valve | |
| 46 | 0***0 | Allen screw | |
| 47 | 0***0 | Hose | |
| 48 | 0***0 | Compressor | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 0***0 | Locknut | |
| 51 | 0***0 | Tube clip w. rubber | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | 2-ear-clamp | |
| 54 | 0***0 | 2-ear-clamp | |
| 55 | 0***0 | Sealing cap | |
| 56 | 0***0 | Sealing cap | |
| 57 | 0***0 | Lining plate | |
| 58 | 0***0 | Adapter wire | |
| 59 | 0***0 | Plug-2-pole | |
| 60 | 0***0 | Coupling socket-2-pole | |
| 61 | 0***0 | Hose | |
| 63 | 0***0 | Fan | |
| 64 | 0***0 | Washer | |
| 65 | 0***0 | Slide block-1 Set =9 pieces | |
| 66 | 2***0 | Repair kit | |
| 74 | 2***0 | Rotor blade-1 Set =3 pieces |
