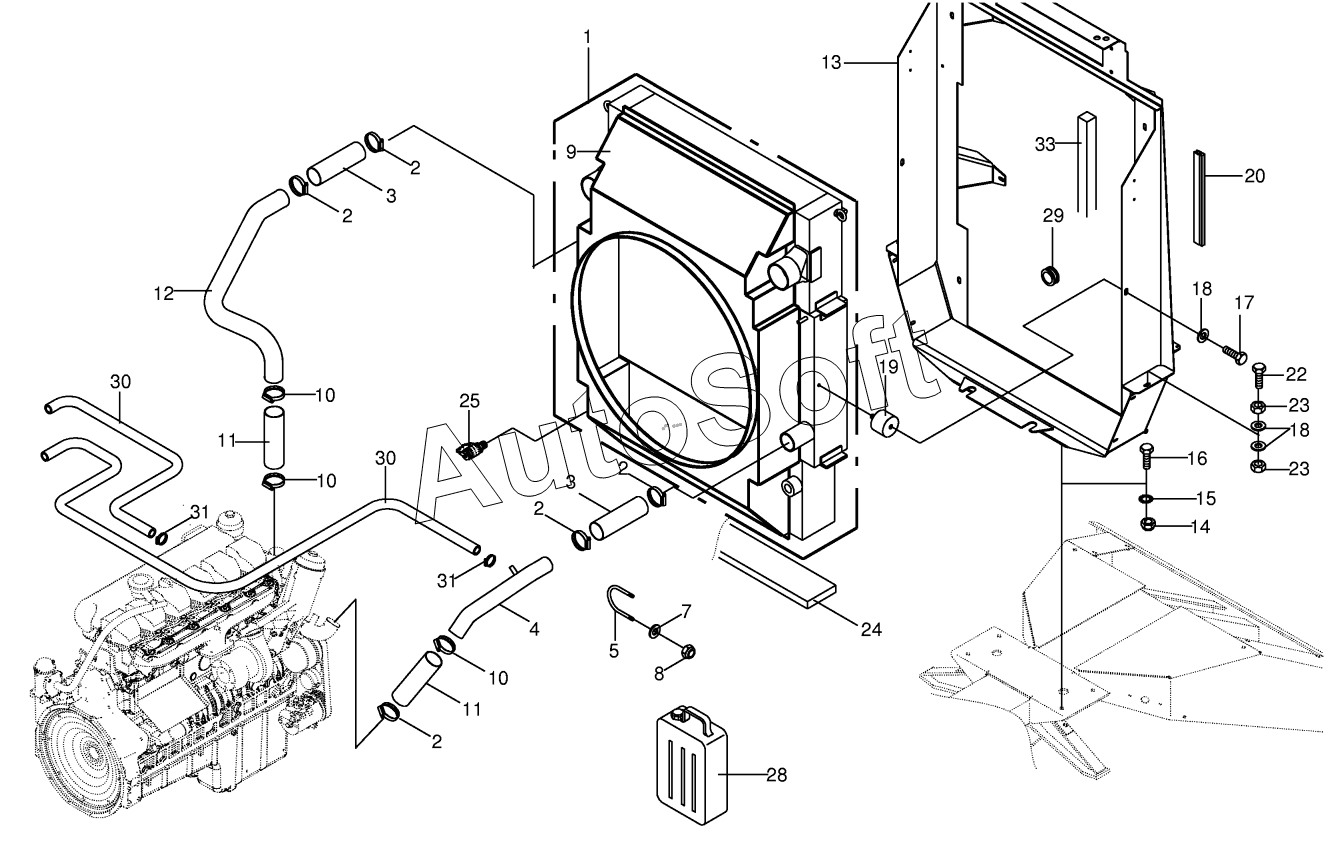

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Cooling agent cooler / Radiator frame
1
2
2
2
2
2
3
3
4
5
7
8
9
10
10
10
11
11
12
13
14
15
16
17
18
18
19
20
22
23
23
24
25
28
29
30
30
31
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009242240 | 0***0 | Cable bushing | |
| 1 | 0***0 | Combination cooler | |
| 2 | 0***0 | Tube clip | |
| 3 | 0***1 | Sleeve | |
| 4 | 0***0 | Tube-Supply | |
| 5 | 0***0 | Holding bow | |
| 7 | 0***0 | Washer | |
| 8 | 0***0 | Locknut | |
| 9 | 0***0 | Fan hood | |
| 10 | 0***0 | Tube clip | |
| 11 | 0***1 | Sleeve | |
| 12 | 0***0 | Tube-Return | |
| 13 | 0***1 | Radiator frame | |
| 14 | 0***0 | Locknut | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***2 | Hex head bolt | |
| 18 | 0***0 | Washer | |
| 19 | 0***0 | Rubber pad | |
| 20 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Hex nut | |
| 24 | 0***0 | Rubber | |
| 25 | 0***0 | Connector f.mini-test equipm. | |
| 28 | 0***0 | Engine coling agent-Id.-no.=20ltr | |
| 29 | 0***0 | Cable bushing | |
| 30 | 0***0 | Hose | |
| 31 | 0***0 | Tube clip | |
| 33 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m |
