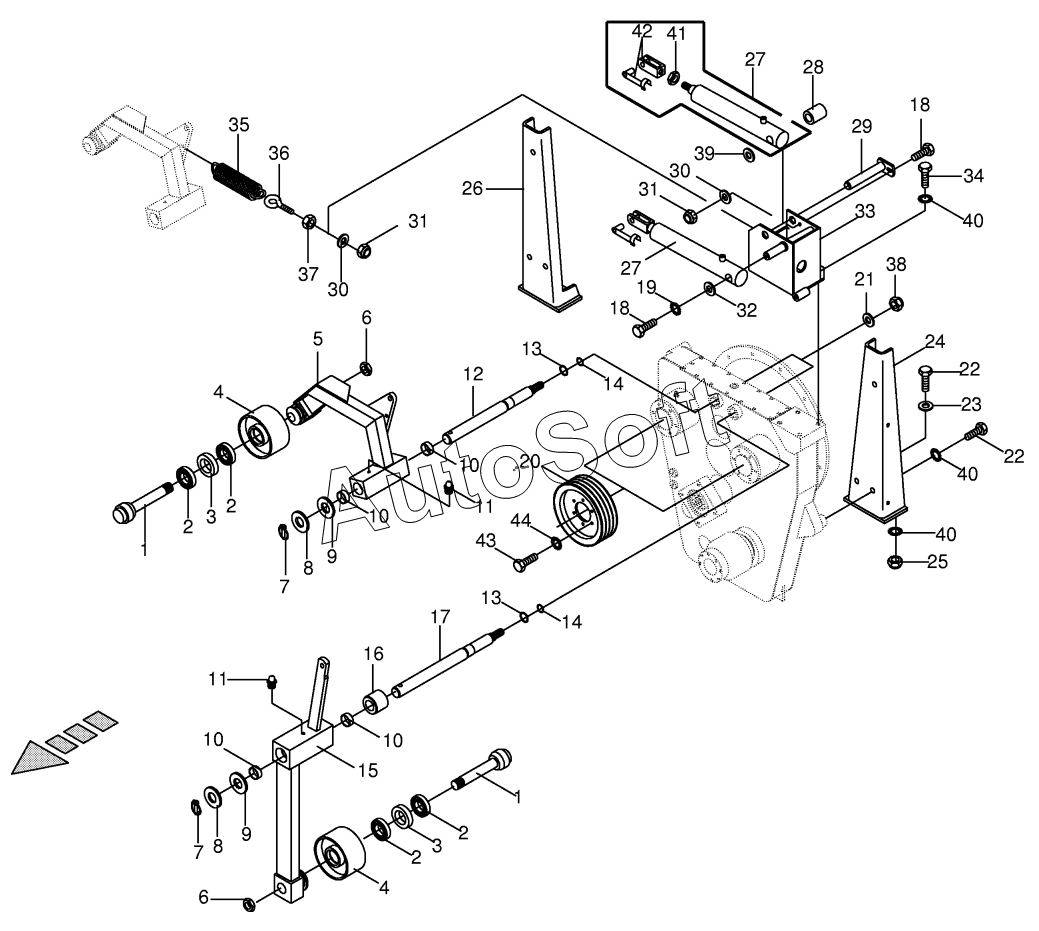

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Tensioning device on central gearbox
/94.gif)
35
25
26
27
27
28
29
30
30
31
31
32
33
34
24
36
37
38
39
39
40
40
40
41
42
43
44
13
13
2
2
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
1
1
14
14
15
16
17
18
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187330 | 0***0 | Sealing set | |
| 1 | 0***3 | Bearing bolt | |
| 2 | 0***1 | Grooved ball bearing | |
| 3 | 0***1 | Bushing | |
| 4 | 0***1 | Jockey pulley | |
| 5 | 0***0 | Belt tensioner-right, incl. bushing | |
| 6 | 0***1 | Hex nut-low form | |
| 7 | 0***2 | Linch pin | |
| 8 | 0***0 | Washer | |
| 9 | 0***1 | Supporting disc | |
| 10 | 0***0 | Bearing bush | |
| 11 | 0***0 | Grease niple | |
| 12 | 0***1 | Bearing bolt | |
| 13 | 0***1 | O-ring | |
| 14 | 0***0 | O-ring | |
| 15 | 0***0 | Belt tensioner-left, incl. bushing | |
| 16 | 0***1 | Spacer bushing | |
| 17 | 0***1 | Bearing bolt | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***4 | V-belt pulley | |
| 21 | 0***2 | Washer | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Washer | |
| 24 | 0***2 | Gear support-left | |
| 25 | 0***1 | Locknut | |
| 26 | 0***2 | Gear support-right | |
| 27 | 0***1 | Hydraulic cylinder | |
| 28 | 0***1 | Distance sleeve | |
| 29 | 0***2 | Pin | |
| 30 | 0***0 | Washer | |
| 31 | 0***0 | Locknut | |
| 32 | 0***0 | Washer | |
| 33 | 0***4 | Cylinder support | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***2 | Tension spring | |
| 36 | 0***0 | Eye screw | |
| 37 | 0***0 | Hex nut | |
| 38 | 0***0 | Locknut | |
| 39 | 0***1 | Washer | |
| 39 | 0***1 | Washer | |
| 40 | 0***1 | Detent edged washer | |
| 41 | 0***1 | Hex nut | |
| 42 | 0***1 | Clevis 1 clip ass. | |
| 43 | 0***0 | Hex head bolt | |
| 44 | 0***1 | Detent edged washer |
