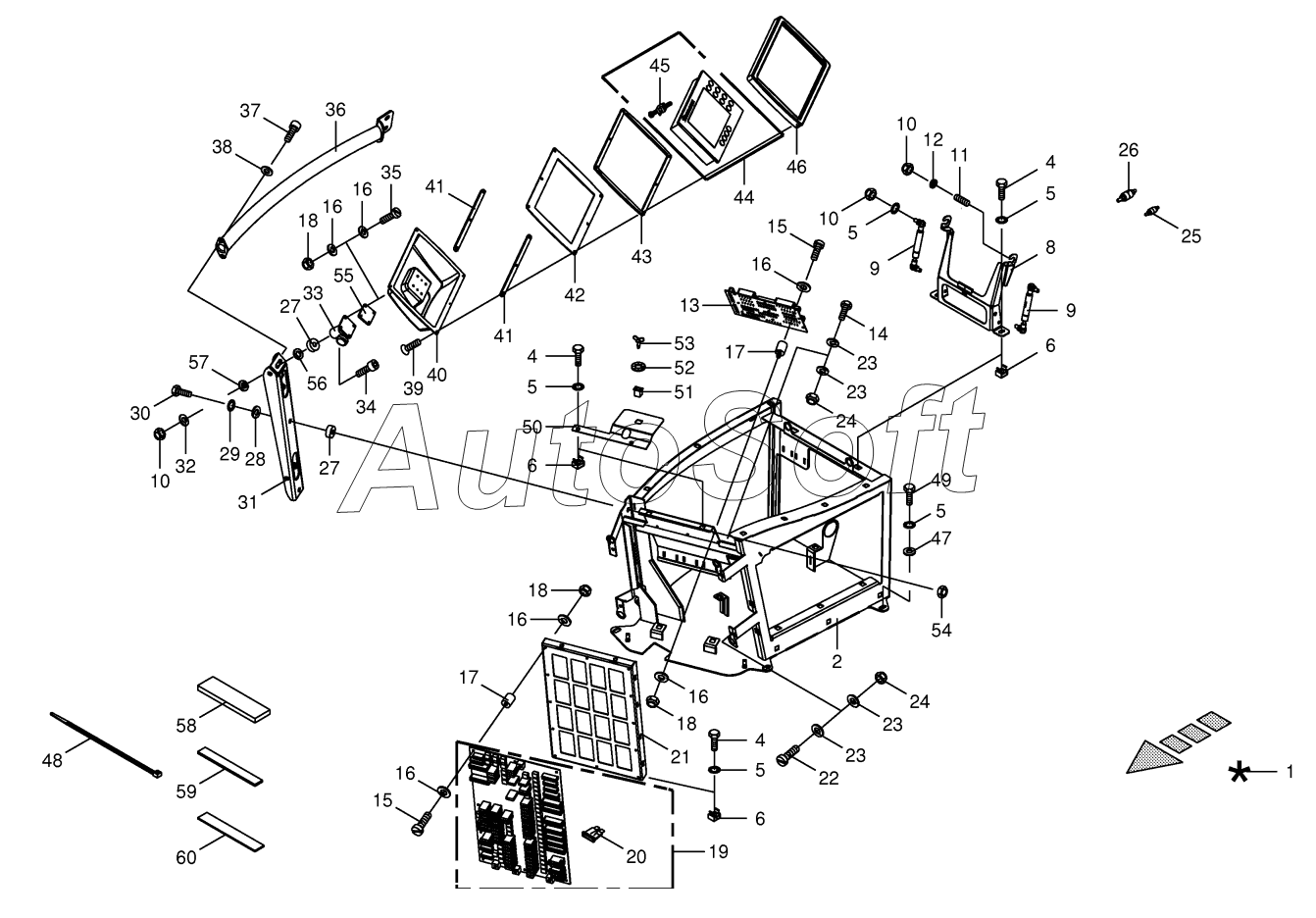

Каталог запасных частей к технике: KRONE BIG-X-600 (2016). Control box / controls eletronic -part I
36
44
43
42
41
41
40
39
38
37
35
34
33
32
31
30
29
52
60
59
58
57
56
55
54
53
28
51
50
49
48
47
46
45
10
10
10
18
18
18
17
17
16
16
16
16
16
16
15
15
14
13
12
11
19
9
9
8
6
6
6
5
5
5
5
5
4
4
4
2
27
27
26
25
24
24
23
23
23
23
22
21
1
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200163480 | 2***0 | EMV monitor rail support | |
| 200803180 | 2***0 | GAL-module-incl. software | |
| 200806070 | 2***0 | Battery | |
| 202210660 | 2***0 | Operating console cpl. assembl. | |
| 1 | 2***0 | Control boх -cpl. | |
| 2 | 2***1 | Substructure | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Nut | |
| 8 | 2***0 | Support | |
| 9 | 2***0 | Gas spring | |
| 10 | 0***0 | Locknut | |
| 11 | 0***0 | Threaded pin | |
| 12 | 2***0 | Bushing | |
| 13 | 2***1 | Potential distributor circuit board | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Allen screw | |
| 16 | 0***0 | Washer | |
| 17 | 0***0 | Rubber pad | |
| 18 | 0***0 | Locknut | |
| 19 | 2***0 | Circuit board | |
| 20 | 0***0 | Flat fuse | |
| 20 | 0***0 | Flat fuse | |
| 20 | 0***0 | Flat fuse | |
| 20 | 0***0 | Flat fuse | |
| 20 | 0***0 | Flat fuse | |
| 20 | 0***0 | Flat fuse | |
| 20 | 0***0 | Flat fuse | |
| 20 | 0***0 | Flat fuse | |
| 21 | 2***0 | Support | |
| 22 | 0***0 | Allen screw | |
| 23 | 0***1 | Washer | |
| 24 | 0***0 | Locknut | |
| 25 | 2***0 | Passage isulator | |
| 26 | 2***0 | Passage isulator | |
| 27 | 2***0 | Spacing washer | |
| 28 | 0***0 | Washer | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 2***0 | Support | |
| 32 | 0***0 | Washer | |
| 33 | 2***0 | Ball joint support | |
| 34 | 0***1 | Allen screw | |
| 35 | 0***1 | Allen screw | |
| 36 | 2***0 | Rail | |
| 37 | 0***1 | Allen screw | |
| 38 | 0***0 | Washer | |
| 39 | 9***0 | sunk screw | |
| 40 | 2***0 | Display hood | |
| 41 | 2***0 | Spacer | |
| 42 | 2***0 | Retainer | |
| 43 | 2***0 | Reinforcement | |
| 44 | 2***0 | Control terminal-incl. software | |
| 45 | 2***0 | Fastening hook | |
| 46 | 2***0 | Front frame | |
| 47 | 9***0 | Washer | |
| 48 | 0***1 | Cable band | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 2***0 | Retainer | |
| 51 | 2***0 | Quick coupler | |
| 52 | 2***0 | Circlip | |
| 53 | 2***0 | Quick coupler | |
| 54 | 0***0 | Hex nut | |
| 55 | 2***0 | Isolator Plate | |
| 56 | 2***0 | Isolator counterdisc ball head | |
| 57 | 2***0 | Isolator centring disc ball head | |
| 58 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 59 | 0***0 | Sealing strip-Id.-no.= 1m | |
| 60 | 2***0 | Аnti-сrеаking bеlt 12mm width |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
