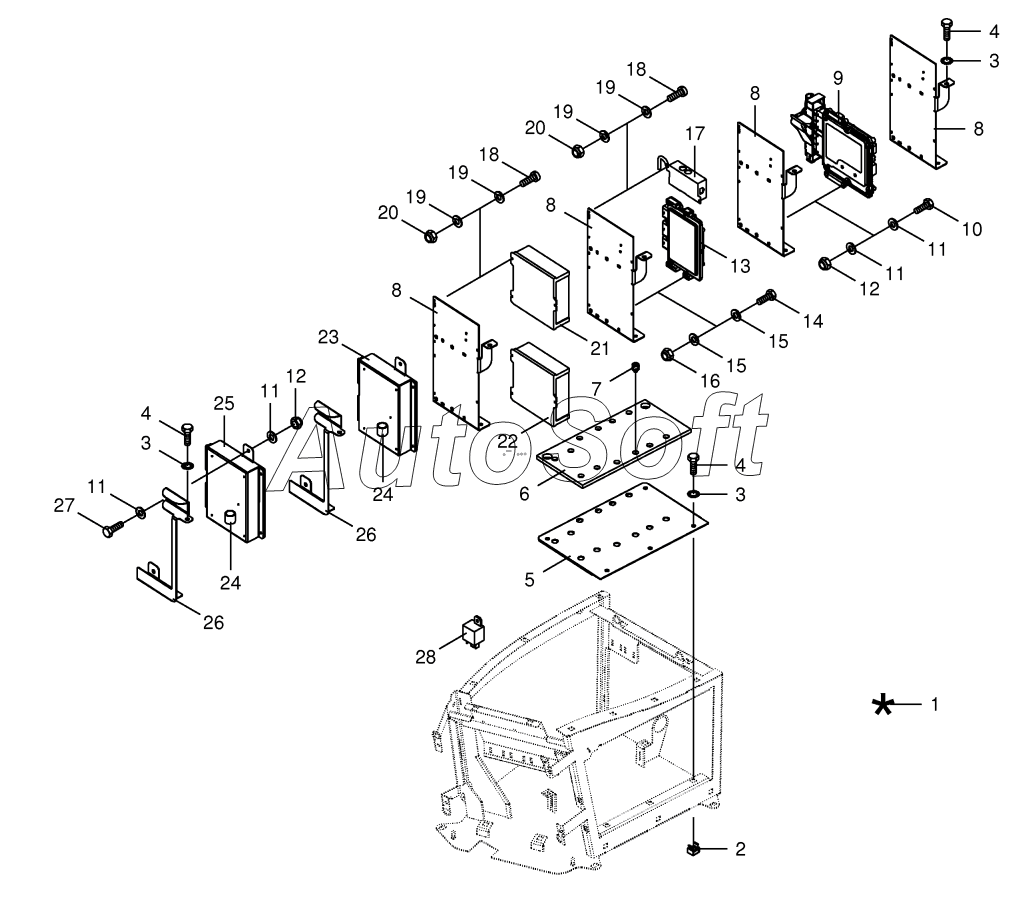

Каталог запасных частей к технике: KRONE BIG-X-600 (2016). Control box / controls eletronic -part II
16
28
27
26
26
25
24
24
23
22
21
20
20
19
19
19
19
18
18
17
1
15
15
14
13
12
12
11
11
11
11
10
9
8
8
8
8
7
6
5
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200808003 | 2***3 | ECU KMC 16bit 2ST 2008/39 | |
| 200808003 | 2***3 | ECU KMC 16bit 2ST 2008/39 | |
| 200818760 | 2***0 | Automatic pilot-ISO-BUS | |
| 202210660 | 2***0 | Operating console cpl. assembl. | |
| 1 | 2***0 | Control boх -cpl. | |
| 2 | 0***0 | Nut | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 2***0 | Floor | |
| 6 | 2***0 | Rubber sheet | |
| 7 | 0***0 | Grease niple | |
| 8 | 2***0 | Support | |
| 9 | 2***1 | ECU RC28 32bit 2ST 2012/50 +software | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Washer | |
| 12 | 0***1 | Locknut | |
| 13 | 2***0 | Motor-regulator | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Washer | |
| 16 | 0***0 | Locknut | |
| 17 | 2***0 | Connection box | |
| 18 | 0***0 | Allen screw | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 2***0 | Automatic pilot-incl. software | |
| 22 | 0***0 | Diom exit-module | |
| 23 | 2***1 | ECU KMC + SW BiG X KMC3 | |
| 24 | 0***0 | Battery | |
| 25 | 2***1 | ECU KMC + SW BiG X KMC2 | |
| 26 | 2***0 | Support | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | Reversing relay |
