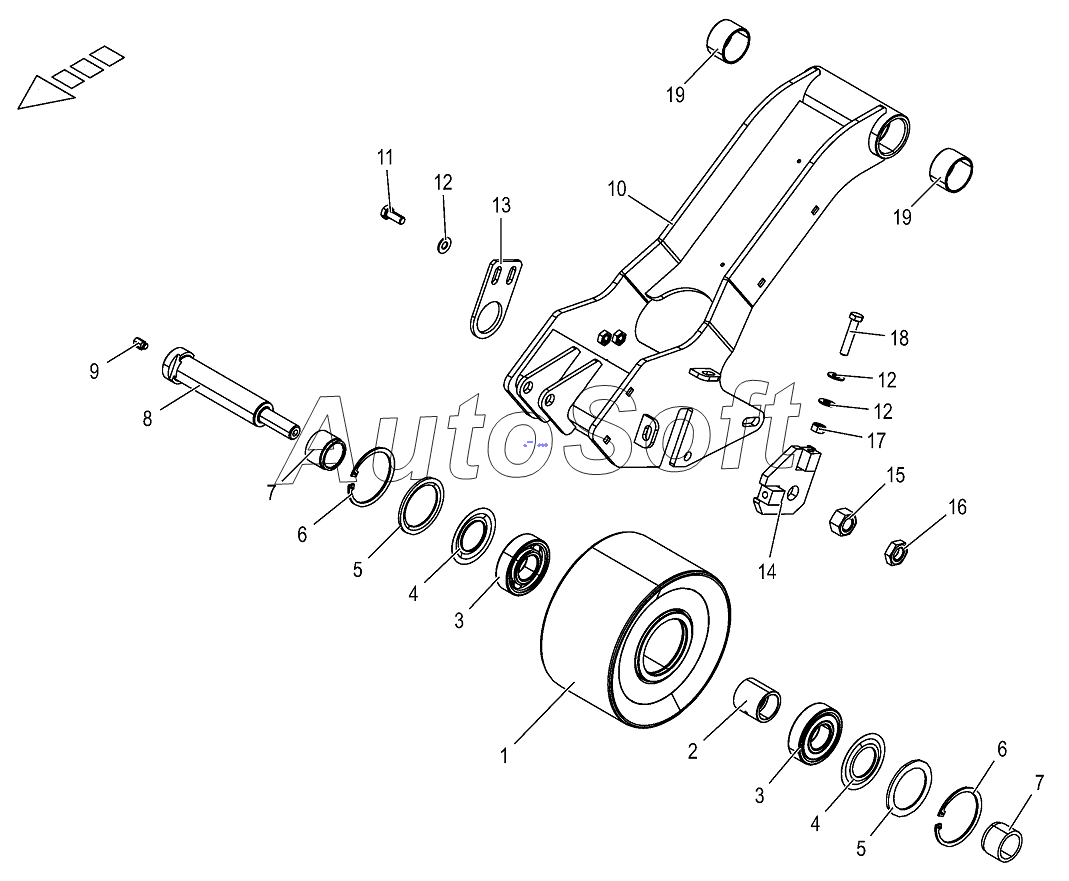

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). Clamping unit -back (main coupling)
/85.gif)
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Jockey pulley | |
| 2 | 2***1 | Bushing inside | |
| 3 | 0***0 | Grooved ball bearing | |
| 4 | 0***0 | Nilos-ring | |
| 5 | 0***0 | Nilos-Spacer ring | |
| 6 | 0***0 | Circlip | |
| 7 | 2***1 | Bushing outside | |
| 8 | 2***1 | Bolt | |
| 9 | 0***0 | Grease niple | |
| 10 | 2***0 | Tension arm | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 2***1 | Fixating lacing | |
| 14 | 0***0 | Support | |
| 15 | 0***0 | Hex nut | |
| 16 | 0***1 | Hex nut-low form | |
| 17 | 0***0 | Hex nut | |
| 18 | 0***1 | Hex head bolt | |
| 19 | 0***0 | Bearing bush |
