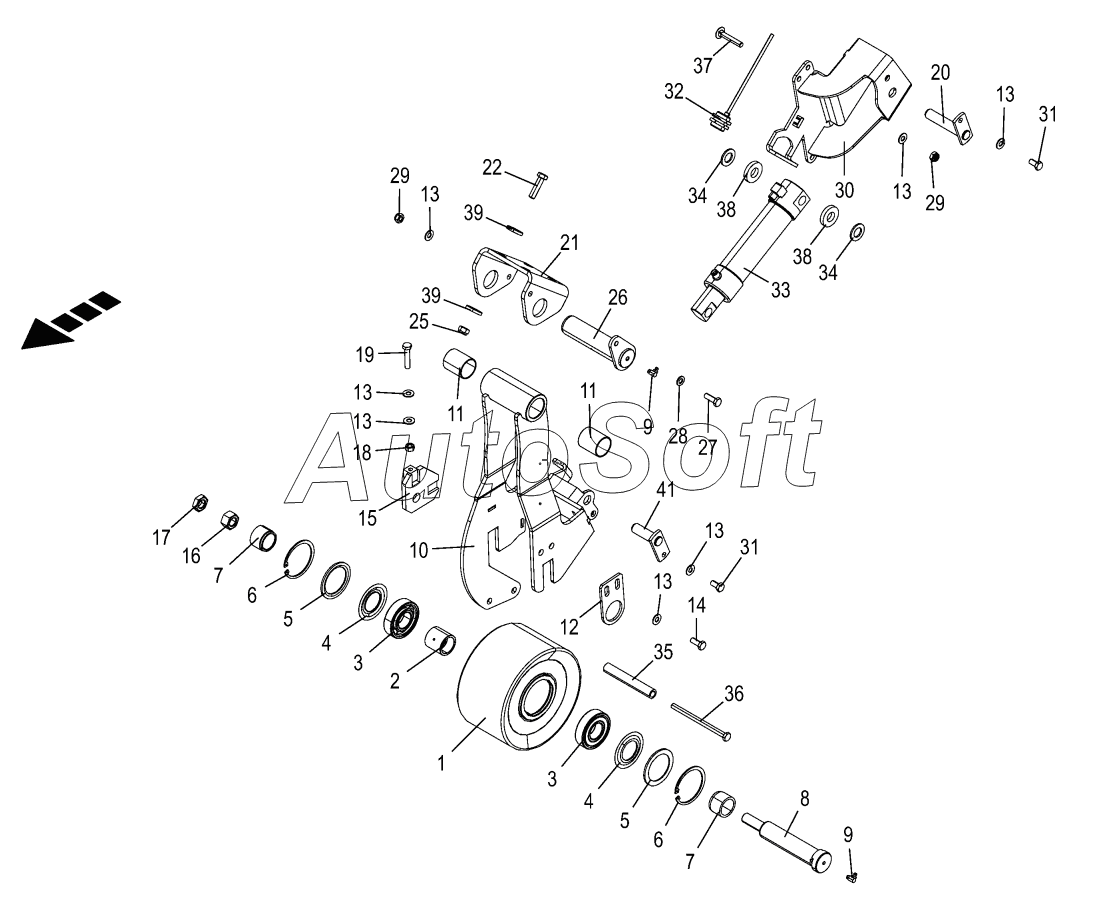

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Clamping unit - front
32
21
22
25
26
27
28
29
29
30
31
31
20
33
34
34
35
36
37
38
38
39
39
41
11
11
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
1
12
13
13
13
13
13
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270177710 | 2***0 | Gasket set | |
| 1 | 2***1 | Jockey pulley | |
| 2 | 2***2 | Bushing inside | |
| 3 | 0***0 | Grooved ball bearing | |
| 4 | 0***0 | Nilos-ring | |
| 5 | 0***0 | Nilos-Spacer ring | |
| 6 | 0***0 | Circlip | |
| 7 | 2***2 | Bushing outside | |
| 8 | 2***1 | Bolt | |
| 9 | 0***0 | Grease niple | |
| 10 | 2***1 | Tens. arm + bushings assembl. | |
| 11 | 0***0 | Bearing bush | |
| 12 | 2***1 | Fixating lacing | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Support | |
| 16 | 0***0 | Hex nut | |
| 17 | 0***1 | Hex nut-low form | |
| 18 | 0***0 | Hex nut | |
| 19 | 0***1 | Hex head bolt | |
| 20 | 2***1 | Pin | |
| 21 | 2***1 | Support | |
| 22 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Locknut | |
| 26 | 2***1 | Pin | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | Washer | |
| 29 | 0***0 | Locknut | |
| 30 | 2***1 | Support tensioning arm | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Namur sensor Namur | |
| 33 | 2***0 | Hyd. cylinder | |
| 34 | 9***0 | Washer | |
| 35 | 2***0 | Tube | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***0 | Coach bolt | |
| 38 | 0***0 | Washer | |
| 39 | 0***0 | Washer | |
| 41 | 2***0 | Pin |
