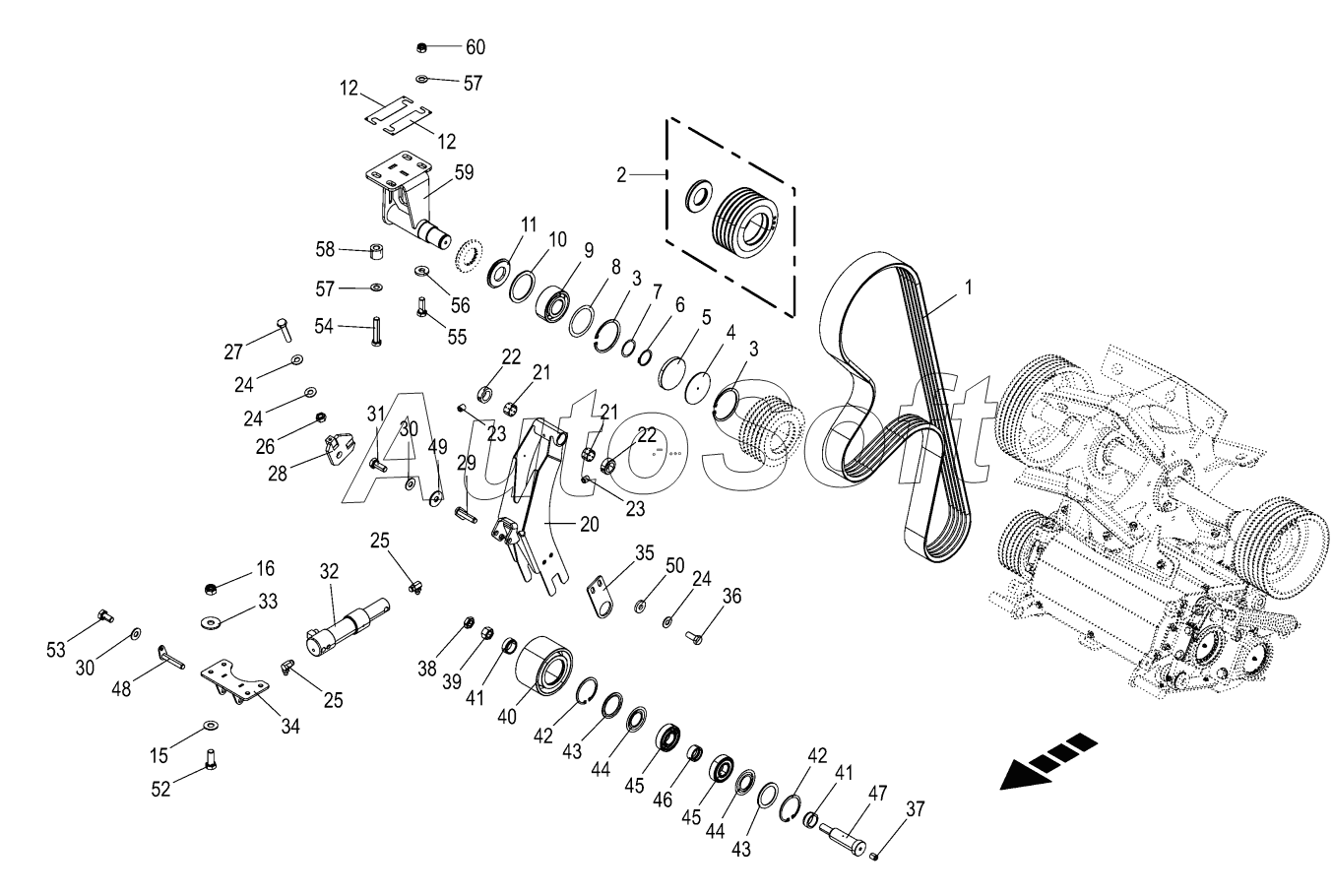

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Belt drive corn conditioner
46
33
34
35
36
37
38
39
40
41
41
42
42
43
43
44
44
45
45
47
48
49
50
52
53
54
55
56
57
57
58
59
60
15
2
3
3
4
5
6
7
8
9
10
11
12
12
1
16
20
21
21
22
22
23
23
24
24
24
25
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Power belt | |
| 2 | 2***1 | V-belt pulley with threaded piece | |
| 3 | 0***0 | Circlip | |
| 4 | 2***0 | Support plate | |
| 5 | 0***1 | Sealing cap | |
| 6 | 0***1 | Circlip | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 8 | 0***0 | Shim ring | |
| 8 | 0***0 | Shim ring | |
| 9 | 9***0 | Bearing | |
| 10 | 0***0 | Supporting disc | |
| 11 | 2***0 | Cover disc | |
| 12 | 2***2 | Distance plate deflection pulley | |
| 12 | 2***1 | Distance plate deflection pulley | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Locknut | |
| 20 | 2***2 | Rocker | |
| 21 | 0***0 | Bearing bush | |
| 22 | 0***1 | Collar | |
| 23 | 0***1 | Threaded pin | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***0 | Grease niple | |
| 26 | 0***0 | Hex nut | |
| 27 | 0***1 | Hex head bolt | |
| 28 | 0***0 | Support | |
| 29 | 0***1 | Arbor | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 2***0 | Hyd. cylinder | |
| 32 | 2***0 | Gasket set | |
| 32 | 2***0 | Guide ring | |
| 32 | 9***0 | Snap ring | |
| 33 | 0***0 | Washer | |
| 34 | 2***2 | Cylinder retainer | |
| 35 | 2***0 | Fixating lacing | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 9***0 | Threaded pin | |
| 38 | 0***1 | Hex nut-low form | |
| 39 | 0***0 | Hex nut | |
| 40 | 2***2 | Jockey pulley | |
| 41 | 2***1 | Bushing outside | |
| 42 | 0***0 | Circlip | |
| 43 | 0***0 | Nilos-Spacer ring | |
| 44 | 0***0 | Nilos-ring | |
| 45 | 0***0 | Grooved ball bearing | |
| 46 | 2***1 | Bushing inside | |
| 47 | 2***2 | Holder mandril tension roller | |
| 48 | 2***1 | Bolt | |
| 49 | 0***0 | Washer | |
| 50 | 0***1 | Washer | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 0***0 | Hex head bolt | |
| 54 | 0***1 | Hex head bolt | |
| 55 | 0***0 | Hex head bolt | |
| 56 | 0***0 | Washer | |
| 57 | 0***1 | Detent edged washer | |
| 58 | 2***0 | Sleeve | |
| 59 | 2***0 | Bearing block | |
| 59 | 2***0 | Bearing block welded-disc corn conditioner | |
| 60 | 0***0 | Locknut |
