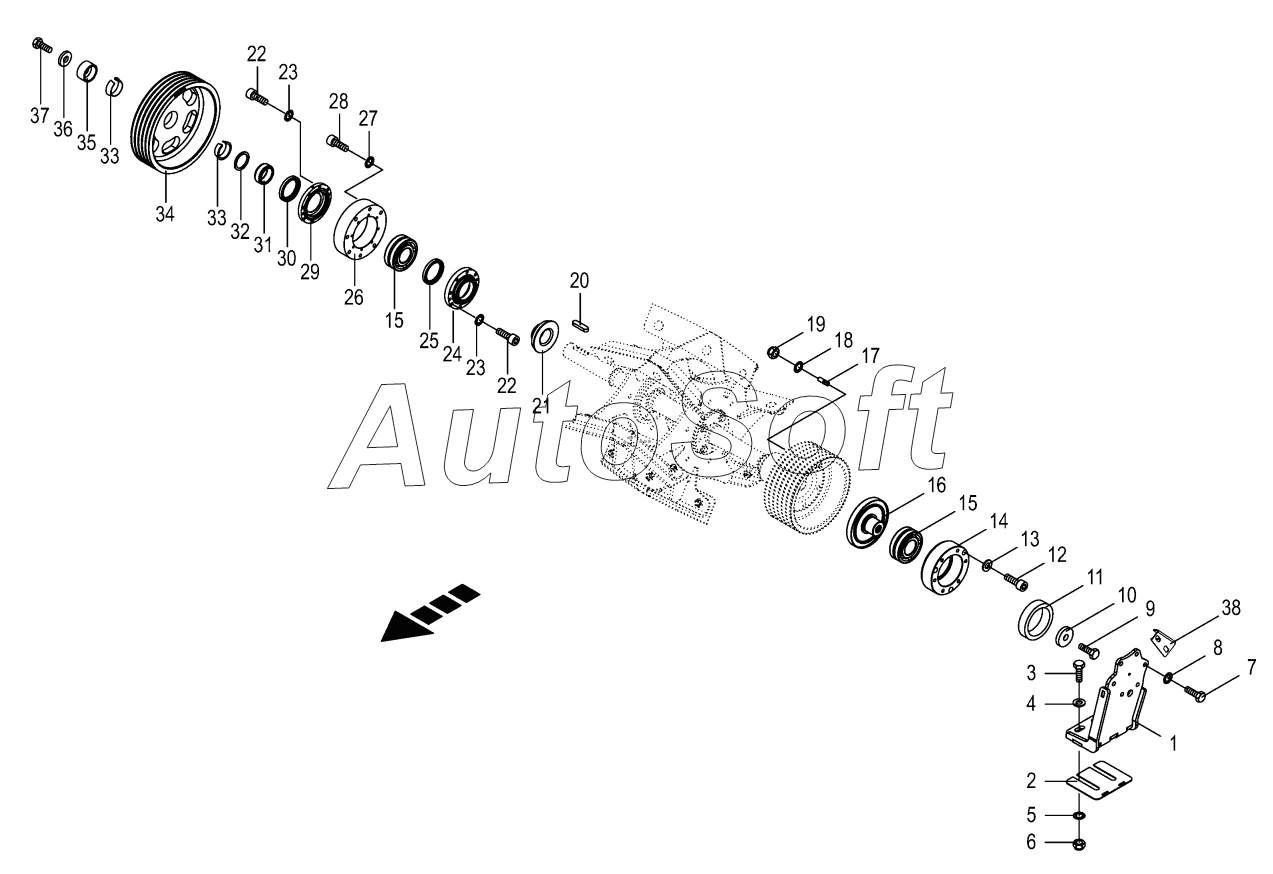

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Discharge accelerator / bearing
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 202256970 | 2***0 | Pulley | |
| 1 | 2***3 | Bearing block | |
| 2 | 2***1 | Shim 2mm | |
| 2 | 2***1 | Shim 1mm | |
| 3 | 0***1 | Hex head bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Hex nut | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***1 | Hex head bolt | |
| 10 | 0***0 | End plate | |
| 11 | 2***1 | Spacer ring | |
| 12 | 0***0 | Allen screw | |
| 13 | 0***0 | Washer | |
| 14 | 2***2 | Bearing ring left | |
| 15 | 9***0 | Pend. roller bear. | |
| 16 | 2***3 | Journal | |
| 17 | 9***0 | Stud bolt | |
| 18 | 0***0 | Detent edged washer | |
| 19 | 0***0 | Locknut | |
| 20 | 9***0 | Fit-in key | |
| 21 | 2***1 | Raceway inside | |
| 22 | 0***1 | Allen screw | |
| 22 | 0***1 | Allen screw | |
| 23 | 0***0 | Detent edged washer | |
| 24 | 2***1 | Cover inside | |
| 25 | 9***0 | Radial-shaft sealing ring | |
| 26 | 2***1 | Bearing ring | |
| 27 | 0***0 | Detent edged washer | |
| 28 | 9***0 | Allen screw | |
| 29 | 2***3 | Cover outside | |
| 30 | 9***0 | Rot. shaft seal. ring | |
| 31 | 2***2 | Raceway outside | |
| 32 | 0***3 | Supporting disc | |
| 33 | 2***1 | Clamping ring | |
| 34 | 2***2 | Belt pulley | |
| 35 | 2***1 | Cap | |
| 36 | 0***0 | Washer | |
| 37 | 0***0 | Hex head bolt-left-hand thread | |
| 38 | 2***1 | Scraper sheet discharge accelerator |
