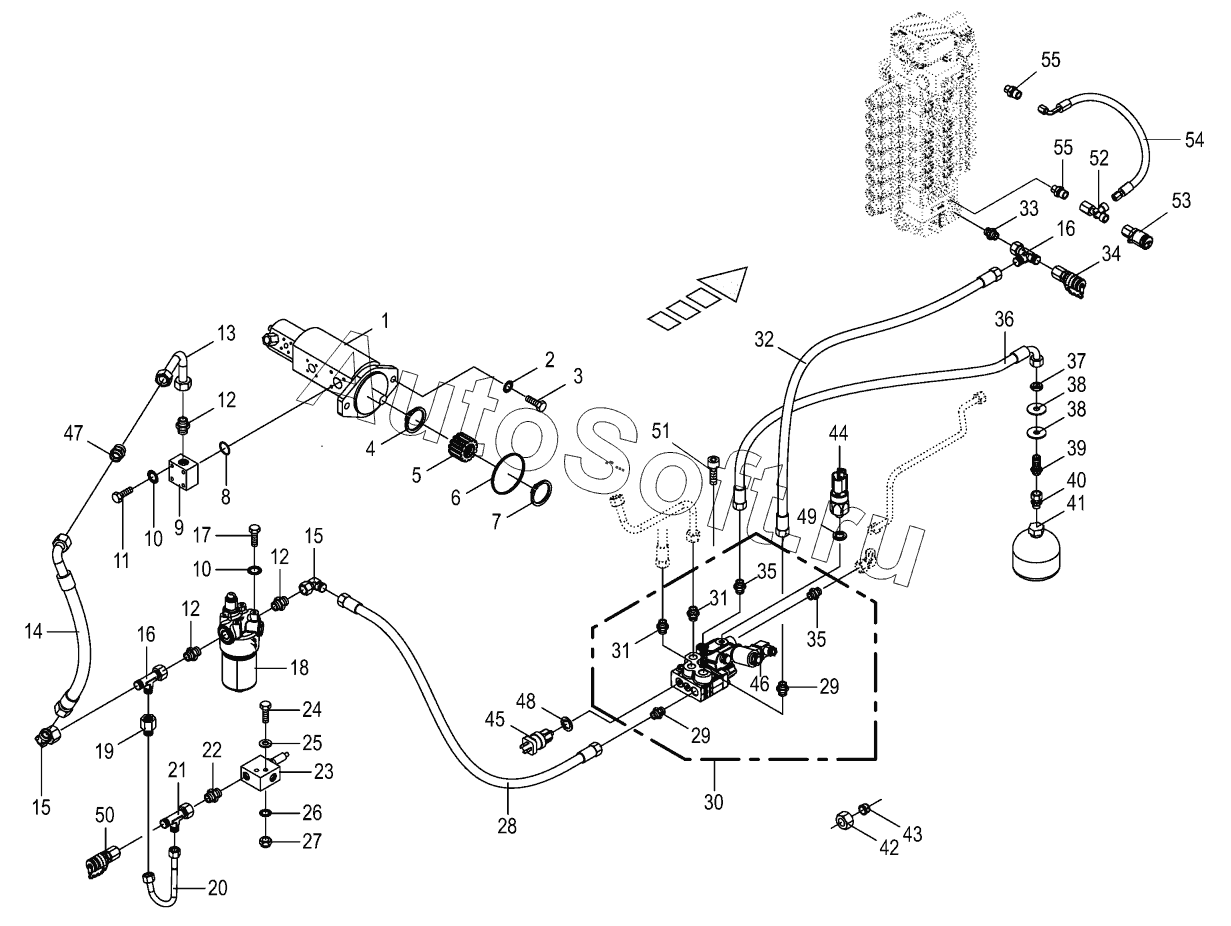

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Hydraulics - pump 3 times / storage chorging valve
1
270114670
270201820
270201850
2
3
4
5
6
7
8
9
10
10
11
12
12
12
13
14
15
15
16
16
17
18
270040280
9197310
270104840
19
20
21
22
23
24
25
26
27
28
29
29
30
270091100
31
31
32
33
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
270091090
47
48
49
50
51
52
53
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270040280 | 2***0 | Contamination indicator | |
| 270091090 | 2***0 | Solenoid coil | |
| 270091100 | 2***0 | Sealing set | |
| 270104840 | 2***0 | Gasket ring | |
| 270114670 | 2***0 | Sealing set | |
| 270201820 | 2***0 | Coupling for triple hydr. pump | |
| 270201850 | 2***0 | Hydr. pump with PLV | |
| 9197310 | 9***0 | Filter element | |
| 1 | 2***0 | Pump-3 times | |
| 2 | 9***1 | Detent edged washer | |
| 3 | 9***0 | Hex head bolt | |
| 4 | 9***0 | Circlip | |
| 5 | 2***0 | Adapter | |
| 6 | 9***1 | O-ring | |
| 7 | 9***1 | Circlip | |
| 8 | 9***0 | O-ring | |
| 9 | 2***1 | Connecting flange | |
| 10 | 9***1 | Detent edged washer | |
| 11 | 9***1 | Hex head bolt | |
| 12 | 9***1 | Male connector | |
| 13 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 14 | 9***2 | High pressure hose line | |
| 15 | 9***0 | Angle lug | |
| 16 | 9***0 | Adjustable L connection | |
| 17 | 9***0 | Hex head bolt | |
| 18 | 2***0 | High pressure filter -cpl. | |
| 19 | 9***0 | Reducer fitting | |
| 20 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 9***1 | Adjustable L connection | |
| 22 | 9***1 | Male connector | |
| 23 | 2***1 | Pressure limiting valve 250bar | |
| 24 | 9***0 | Hex head bolt | |
| 25 | 9***1 | Washer | |
| 26 | 9***1 | Detent edged washer | |
| 27 | 9***1 | Locknut | |
| 28 | 2***0 | High pressure hose line | |
| 29 | 9***2 | Male connector | |
| 30 | 2***1 | Storage charging valve | |
| 31 | 9***1 | Male connector | |
| 32 | 2***0 | Hyd-Hose 2 SN 16х1120 DK0L | |
| 33 | 9***0 | Male connector | |
| 34 | 9***0 | Connector f.mini-test equipm. | |
| 35 | 9***0 | Мale connector | |
| 36 | 2***0 | High pressure hose line | |
| 37 | 9***2 | Hex nut-low form | |
| 38 | 9***1 | Washer | |
| 39 | 9***1 | Straight 2-way connector | |
| 40 | 9***1 | Male connector | |
| 41 | 9***0 | Hydraulic-reservoir | |
| 42 | 9***0 | Nozzle disc cap | |
| 43 | 9***1 | Cutting ring | |
| 44 | 2***1 | Pressure switch | |
| 45 | 2***0 | Pressure switch | |
| 46 | 2***0 | 3/2-Directional-control valve | |
| 47 | 9***0 | Connector | |
| 48 | 9***0 | Sealing ring | |
| 49 | 9***0 | Sealing ring | |
| 50 | 9***0 | Connector f.mini-test equipm. | |
| 51 | 9***0 | Allen screw | |
| 52 | 9***0 | Adjustable L connection | |
| 53 | 9***0 | Connector f.mini-test equipm. | |
| 54 | 2***0 | High pressure hose line | |
| 55 | 9***2 | Male connector |
