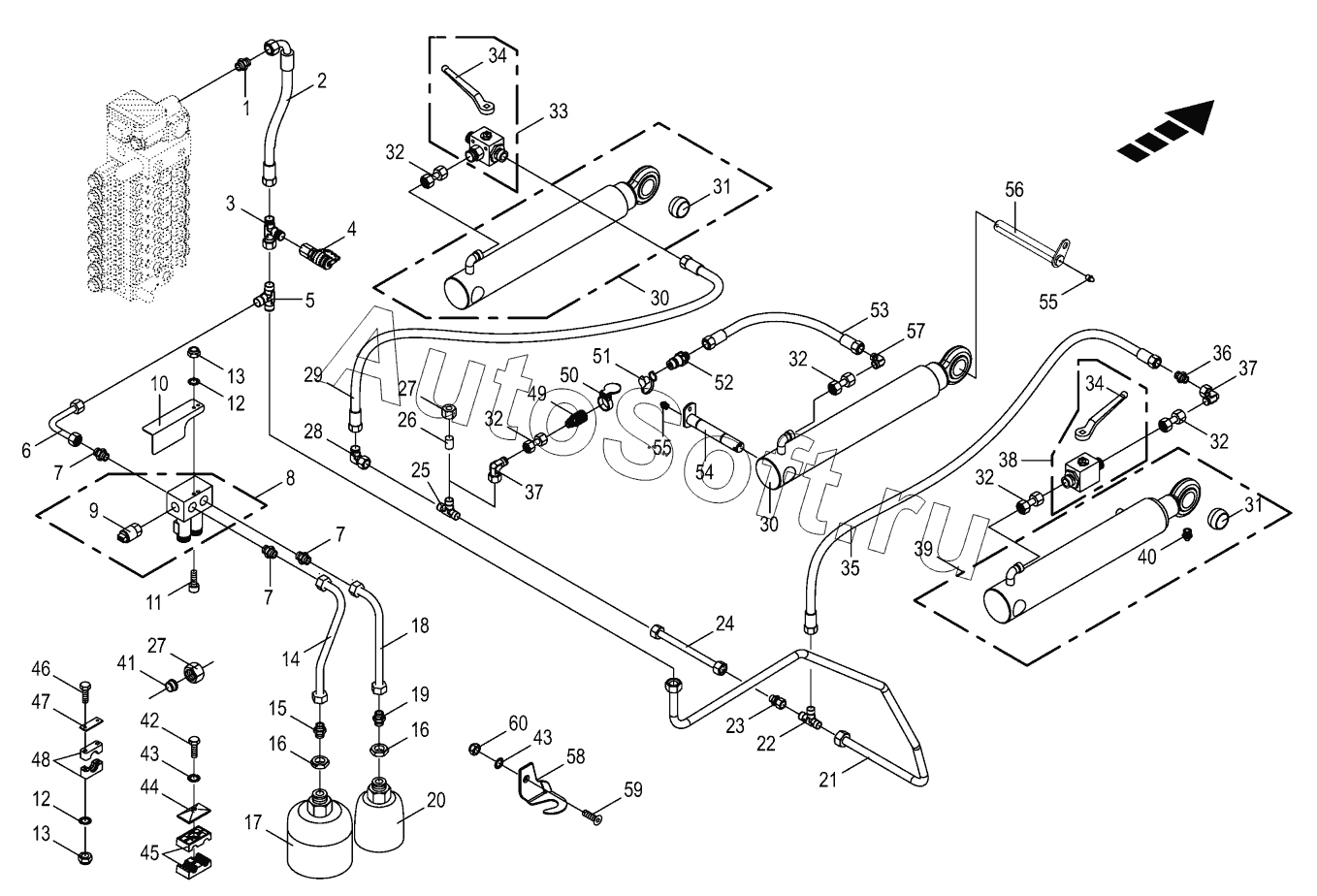

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Hydraulics - lift
1
2
3
4
5
6
7
7
7
8
270172010
270018360
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
9211820
9211820
28
29
30
30
9187014
9187014
31
31
32
32
32
32
32
33
34
34
35
36
37
37
38
39
270096230
40
41
41
42
42
43
43
44
45
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270018360 | 2***0 | Solenoid coil | |
| 270096230 | 2***0 | Sealing set | |
| 270172010 | 2***0 | Directional valve use 2/2 seat elec. | |
| 9187014 | 9***4 | Gasket set | |
| 9211820 | 9***0 | Nozzle disc cap | |
| 1 | 9***1 | Male connector | |
| 2 | 2***0 | High pressure hose line | |
| 3 | 9***0 | Adjustable L connection | |
| 4 | 9***0 | Connector f.mini-test equipm. | |
| 5 | 9***0 | T-connector | |
| 6 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 7 | 9***0 | Male connector | |
| 8 | 2***1 | Hubwerkspeicherzuschaltblock | |
| 9 | 3***1 | Pressure sensor | |
| 10 | 2***0 | Guard plate | |
| 11 | 9***0 | Allen screw | |
| 12 | 9***1 | Detent edged washer | |
| 13 | 9***1 | Locknut | |
| 14 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 15 | 9***2 | Male connector | |
| 16 | 9***1 | Hex nut-low form | |
| 17 | 9***0 | Pressure accumulator | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 9***0 | Male connector | |
| 20 | 9***0 | Pressure accumulator | |
| 21 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 22 | 9***0 | T-reduction | |
| 23 | 9***0 | Reducer fitting | |
| 24 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 25 | 9***1 | T-connector | |
| 26 | 9***0 | Locking cone w. O-ring | |
| 27 | 9***0 | Nozzle disc cap | |
| 28 | 9***1 | Angle lug | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 2***1 | Hydraulic cylinder | |
| 31 | 2***0 | Joint bearing | |
| 32 | 2***0 | Double nipple | |
| 33 | 9***1 | Ball valve | |
| 34 | 9***0 | Hand lever-incl. screw, washer | |
| 35 | 9***0 | High pressure hose line | |
| 36 | 9***1 | Connector | |
| 37 | 9***1 | Angle lug | |
| 38 | 9***1 | Two-way plug valve | |
| 39 | 2***1 | Hydraulic cylinder | |
| 40 | 9***0 | Grease niple | |
| 41 | 9***1 | Cutting ring | |
| 41 | 9***1 | Cutting ring | |
| 42 | 9***0 | Hex head bolt | |
| 42 | 9***0 | Hex head bolt | |
| 43 | 9***1 | Detent edged washer | |
| 44 | 9***0 | Cover plate | |
| 45 | 9***0 | Tube clamp-2 halves | |
| 45 | 9***0 | Tube clamp-2 halves | |
| 46 | 9***0 | Hex head bolt | |
| 47 | 2***0 | Cover plate | |
| 48 | 2***0 | Tube clamp-2 halves | |
| 49 | 9***2 | Sleeve | |
| 50 | 9***0 | Cover-blue | |
| 51 | 9***1 | Dust cap-blue | |
| 52 | 9***0 | Connector plug | |
| 53 | 9***0 | High pressure hose line | |
| 54 | 1***4 | Spigot-12/14 rows | |
| 55 | 9***0 | Grease niple | |
| 56 | 2***1 | Pin-12/14 rows | |
| 57 | 9***1 | Elbow union | |
| 58 | 2***0 | Hydraulic support | |
| 59 | 9***1 | Countersunkscrew | |
| 60 | 9***0 | Locknut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
