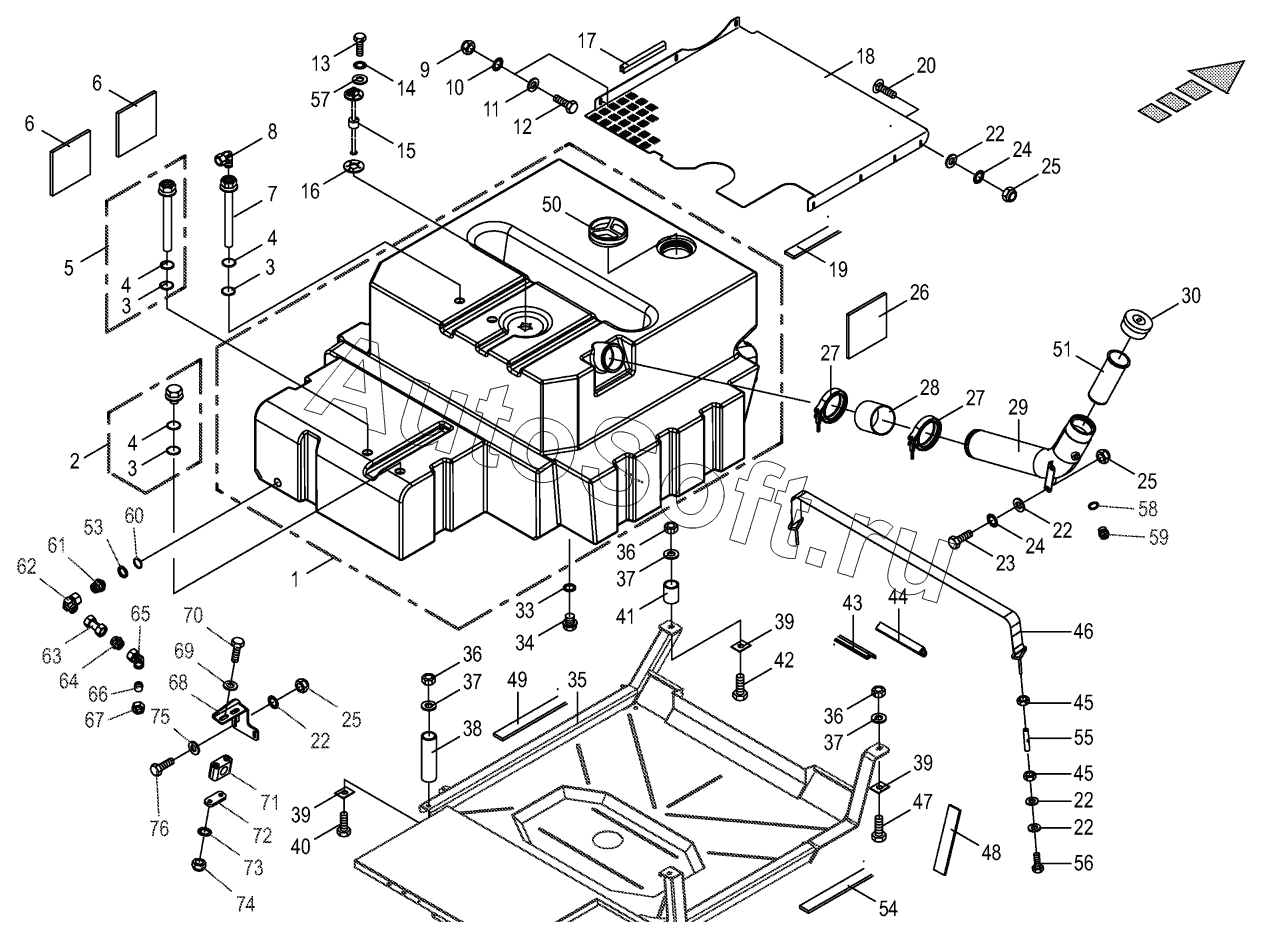

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Diesel fuel tank
47
57
56
55
54
53
51
50
49
48
58
46
45
45
44
43
42
41
40
39
39
39
67
76
75
74
73
72
71
70
69
68
38
66
65
64
63
62
61
60
59
7
16
15
14
13
12
11
10
9
8
17
6
6
6
6
6
6
6
6
6
5
4
4
4
4
4
4
3
3
3
2
27
27
37
37
37
36
36
36
35
34
33
30
29
28
1
26
25
25
25
24
24
23
22
22
22
22
22
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Diesel tank | |
| 2 | 2***0 | Screw plug | |
| 3 | 9***0 | O-ring | |
| 4 | 9***0 | O-ring 26 х 4,5 | |
| 4 | 9***0 | O-ring | |
| 5 | 2***1 | Return port | |
| 6 | 2***0 | Rubber plate | |
| 6 | 2***0 | Rubber plate | |
| 6 | 2***0 | Rubber sheet | |
| 7 | 2***2 | Flow connexion | |
| 8 | 9***1 | Angle lug | |
| 9 | 9***0 | Locknut | |
| 10 | 9***1 | Detent edged washer | |
| 11 | 9***0 | Washer | |
| 12 | 9***0 | Hex head bolt | |
| 13 | 9***0 | Hex bolt | |
| 14 | 9***0 | Spring washer | |
| 15 | 2***0 | Filling level sensor | |
| 16 | 2***0 | Seal ring level sens diesel tank | |
| 17 | 9***0 | Edge protection-Id.-no.= 1m | |
| 18 | 2***0 | Tank cover | |
| 19 | 9***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 20 | 9***2 | Coach bolt | |
| 22 | 9***1 | Detent edged washer | |
| 23 | 9***0 | Hex head bolt | |
| 24 | 9***0 | Washer | |
| 25 | 9***0 | Locknut | |
| 26 | 2***0 | Rubber plate | |
| 27 | 9***0 | Joint bolt-hose clamp | |
| 28 | 2***0 | Tank lug collar | |
| 29 | 2***1 | Filler neck | |
| 30 | 9***0 | Oil tank filler cap | |
| 33 | 9***0 | O-ring | |
| 34 | 2***0 | Drain bolt | |
| 35 | 2***3 | Plastic tank holder | |
| 36 | 9***0 | Hex nut | |
| 37 | 9***0 | Washer | |
| 38 | 2***1 | Spacer tube | |
| 39 | 2***1 | Pressure plate | |
| 40 | 9***0 | Hex head bolt | |
| 41 | 2***1 | Spacer tube | |
| 42 | 9***0 | Hex head bolt | |
| 43 | 2***1 | Rubber profile-Id.-no.= 1m | |
| 44 | 9***1 | Rubber profile-Id.-no.= 1m | |
| 45 | 9***0 | Hex nut | |
| 46 | 2***0 | Fabric tape | |
| 47 | 9***1 | Hex head bolt | |
| 48 | 2***2 | Rubber plate | |
| 49 | 2***2 | Rubber plate-below | |
| 50 | 2***0 | Expurgatorial cap | |
| 51 | 2***0 | Sieve | |
| 53 | 2***0 | Rubber seal | |
| 54 | 2***0 | Rubber plate -below | |
| 55 | 2***0 | Threaded jacket | |
| 56 | 9***0 | Hex head bolt | |
| 57 | 9***1 | Washer | |
| 58 | 9***0 | Gasket ring | |
| 59 | 9***1 | Screw plug | |
| 60 | 9***0 | O-ring | |
| 61 | 2***0 | Connection | |
| 62 | 9***0 | Angle lug | |
| 63 | 2***0 | Hyd. line | |
| 64 | 9***0 | Connector | |
| 65 | 9***0 | Angle bracket w dir. setting | |
| 66 | 9***0 | Locking cone w. O-ring | |
| 67 | 9***0 | Nozzle disc cap | |
| 68 | 2***0 | Support | |
| 69 | 9***0 | Washer | |
| 70 | 9***0 | Hex head bolt | |
| 71 | 9***1 | Tube clamp-2 halves | |
| 72 | 9***0 | Cover plate | |
| 73 | 9***1 | Detent edged washer | |
| 74 | 9***0 | Locknut | |
| 75 | 9***0 | Washer | |
| 76 | 9***0 | Hex head bolt |
