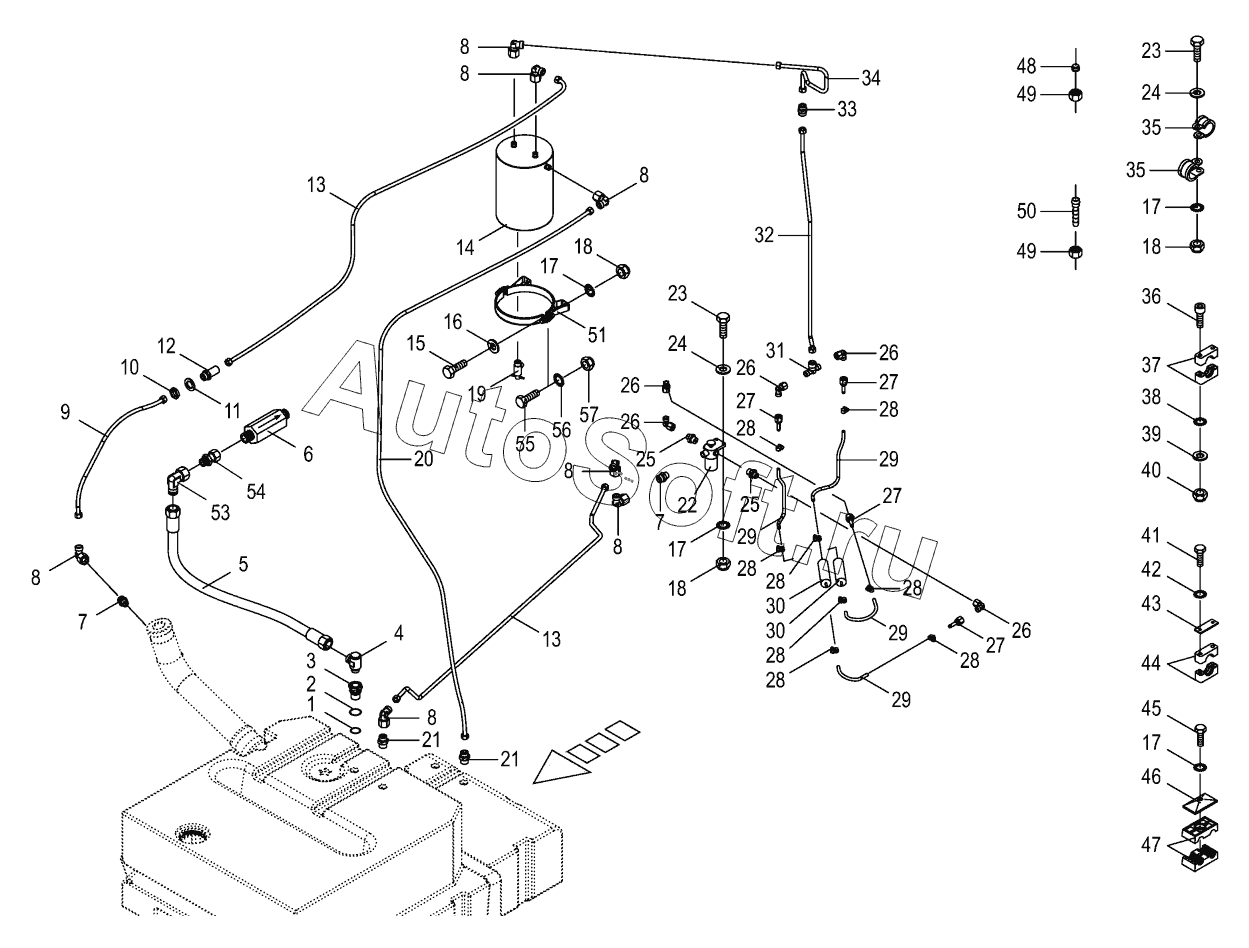

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Diesel fuel pipe -Part I
1
900024710
2
3
4
5
6
7
7
8
8
8
8
8
8
8
9
10
11
12
13
13
14
15
16
17
17
17
17
18
18
18
19
20
21
21
22
270156940
23
23
23
23
23
23
24
24
25
25
26
26
26
26
26
27
27
27
27
28
28
28
28
28
28
28
28
29
29
29
29
30
30
31
32
33
34
35
35
35
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
49
50
51
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270156940 | 2***0 | Filter insert | |
| 900024710 | 9***0 | O-ring 26 х 4,5 | |
| 1 | 9***0 | O-ring | |
| 2 | 9***0 | O-ring | |
| 3 | 2***0 | Connector | |
| 4 | 9***0 | Hinged union | |
| 5 | 2***0 | Hyd. hose | |
| 6 | 9***0 | High pressure filter | |
| 7 | 9***2 | Male connector | |
| 8 | 9***1 | Angle lug | |
| 9 | 2***0 | Fuel pipe | |
| 10 | 9***1 | Hex nut-low form | |
| 11 | 9***0 | Washer | |
| 12 | 9***0 | Straight 2-way connector | |
| 13 | 2***1 | Fuel pipe | |
| 14 | 2***0 | Intermediate tank | |
| 15 | 9***0 | Hex head bolt | |
| 16 | 9***0 | Washer | |
| 17 | 9***1 | Detent edged washer | |
| 18 | 9***0 | Locknut | |
| 19 | 9***0 | Discharge drain | |
| 20 | 2***1 | Fuel pipe | |
| 21 | 9***1 | Male connector | |
| 22 | 2***0 | Fuel hand priming pump | |
| 23 | 9***0 | Hex head bolt | |
| 23 | 9***0 | Hex head bolt | |
| 24 | 9***0 | Washer | |
| 25 | 2***0 | Male connector | |
| 26 | 2***0 | Angle lug | |
| 27 | 2***1 | Bulkhead union preassem. | |
| 28 | 9***0 | Hose clamp | |
| 29 | 2***0 | Low pressure hose-Id.-no.=1m | |
| 30 | 2***0 | Fuel pump | |
| 31 | 2***0 | T-reduction | |
| 32 | 2***1 | Fuel pipe | |
| 33 | 9***1 | Connector | |
| 34 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 9***0 | Tube clip w. rubber | |
| 35 | 9***0 | Tube clip w. rubber | |
| 36 | 9***2 | Allen screw | |
| 37 | 2***0 | Tube clamp-2 halves | |
| 38 | 9***1 | Detent edged washer | |
| 39 | 9***1 | Washer | |
| 40 | 9***1 | Locknut | |
| 41 | 9***0 | Hex head bolt | |
| 42 | 9***1 | Detent edged washer | |
| 43 | 9***1 | Cover plate | |
| 44 | 9***0 | Tube clamp-2 halves | |
| 45 | 9***1 | Hex head bolt | |
| 45 | 9***0 | Hex head bolt | |
| 46 | 9***0 | Cover plate | |
| 47 | 9***0 | Tube clamp-2 halves | |
| 48 | 9***1 | Cutting ring | |
| 49 | 9***0 | Nozzle disc cap | |
| 50 | 2***0 | Steer nippel | |
| 51 | 2***0 | Clamp | |
| 53 | 9***0 | Angle lug | |
| 54 | 9***0 | Reducer connector | |
| 55 | 9***0 | Hex head bolt | |
| 56 | 9***1 | Detent edged washer | |
| 57 | 9***0 | Locknut |
