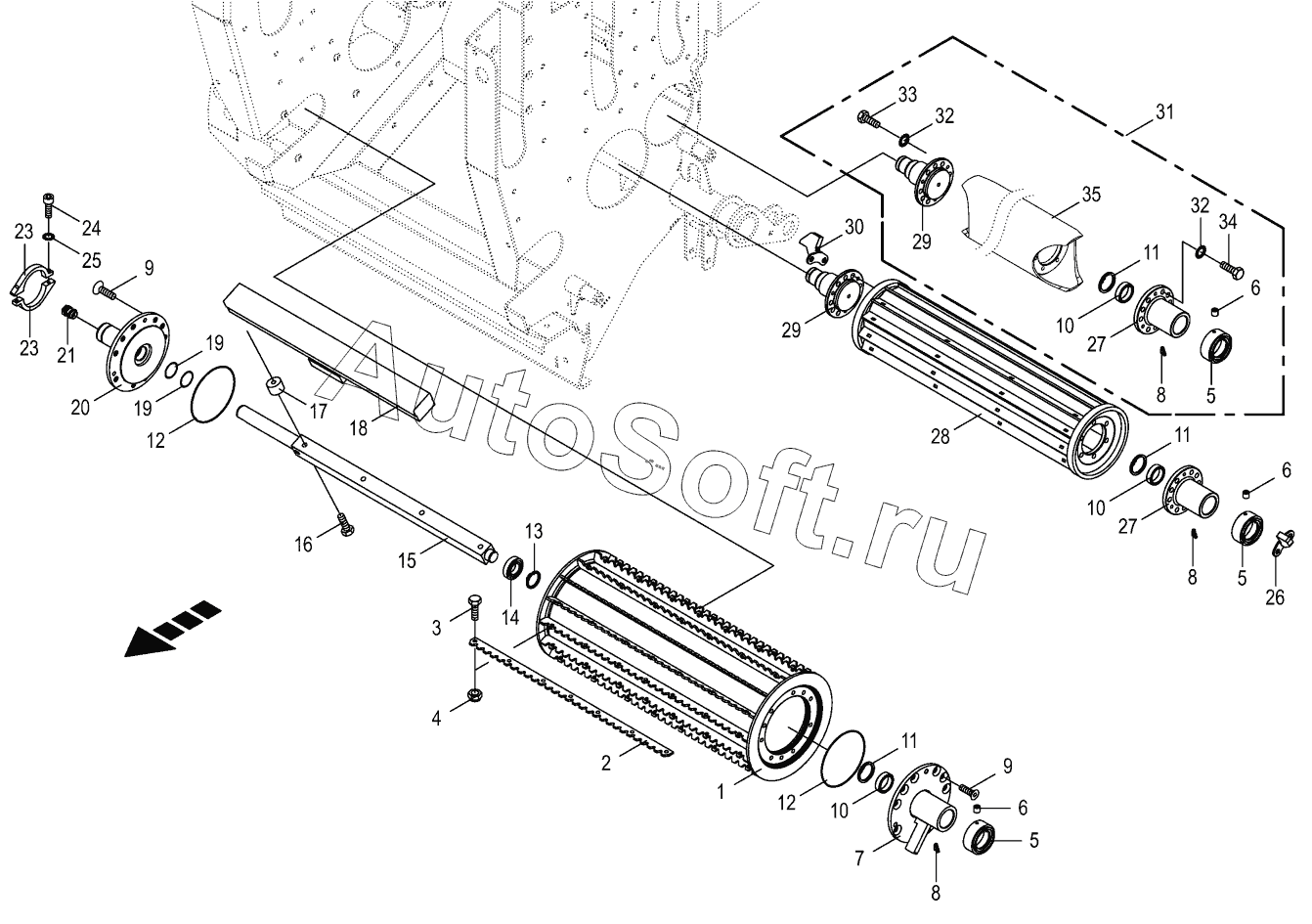

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Lower feed rollers
1
2
3
4
5
5
5
6
6
6
7
8
8
8
9
9
10
10
10
11
11
11
12
12
13
14
15
16
17
18
3030100
19
19
20
21
23
23
24
25
26
27
28
29
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3030100 | 3***0 | Single-wire seal green | |
| 1 | 2***1 | Feed roller bottom | |
| 2 | 2***0 | Serrated bar | |
| 3 | 9***0 | Hex head bolt-special | |
| 4 | 9***0 | Locknut-special | |
| 5 | 2***0 | Sealing bush | |
| 6 | 9***2 | Threaded pin | |
| 7 | 2***1 | Drive journal | |
| 8 | 9***0 | Grease niple | |
| 9 | 9***0 | Countersunkscrew | |
| 10 | 2***0 | Ring | |
| 11 | 9***0 | Circlip | |
| 12 | 9***0 | O-ring | |
| 13 | 9***0 | Circlip | |
| 14 | 9***0 | Grooved ball bearing | |
| 15 | 2***0 | Axle | |
| 16 | 9***1 | Hex head bolt | |
| 17 | 2***2 | Spacer | |
| 18 | 2***7 | metal sensor-Metal positioning | |
| 19 | 9***0 | O-ring | |
| 20 | 2***0 | Bearing bolt | |
| 21 | 3***1 | Strain relief bolting | |
| 23 | 2***0 | Stripper-below right | |
| 24 | 9***1 | Allen screw | |
| 25 | 9***0 | Detent edged washer | |
| 26 | 2***1 | Scraper | |
| 27 | 2***0 | Drive spigot | |
| 28 | 2***3 | Intermediate roller bottom-below | |
| 29 | 2***0 | Bearing bolt | |
| 30 | 2***1 | Scraper | |
| 31 | 2***0 | Smoothing roll | |
| 32 | 9***1 | Detent edged washer | |
| 33 | 9***0 | Hex head bolt | |
| 34 | 9***0 | Hex head bolt | |
| 35 | 2***0 | Flat roller |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
