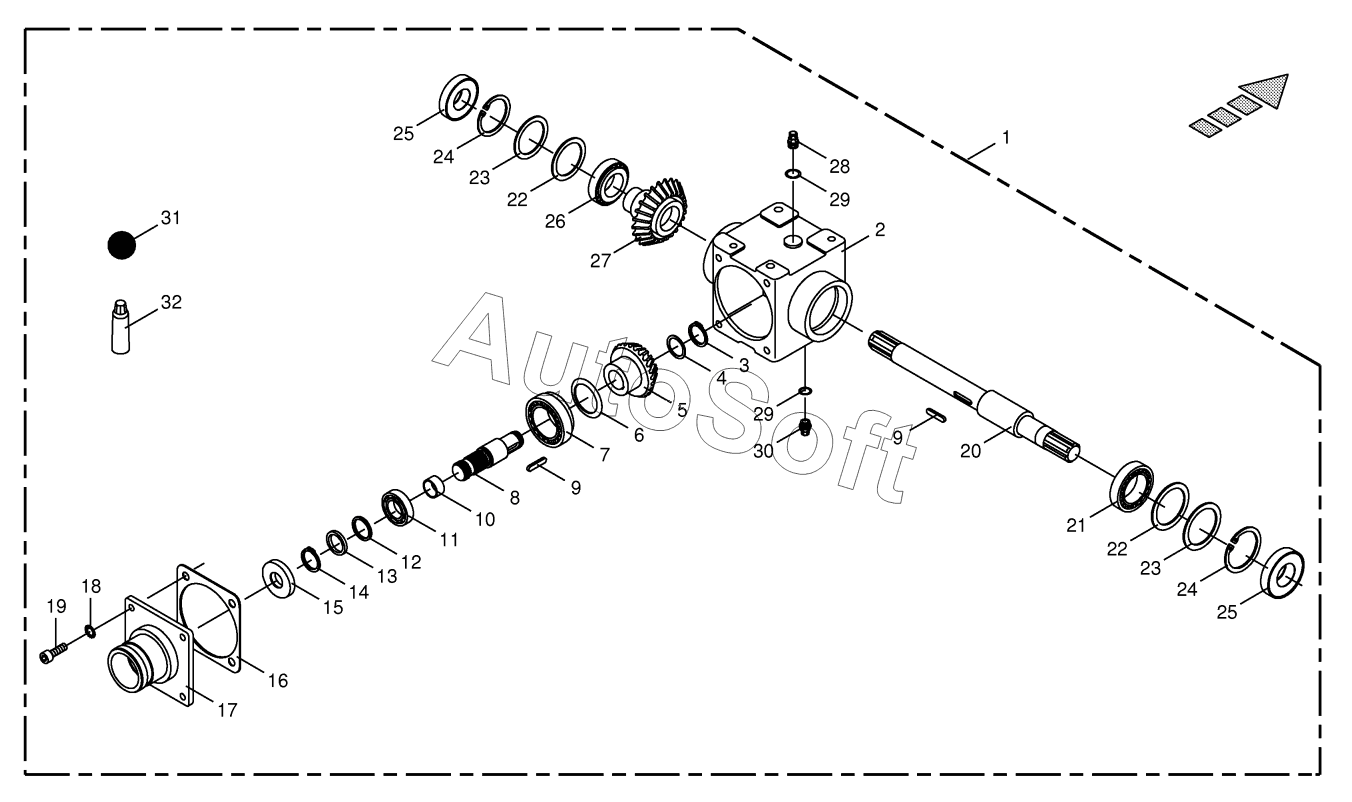

Каталог запасных частей к технике: KRONE Easycollect (2018). Main transmission - Addition CL 493 / 494
23
23
14
15
16
17
18
19
20
21
22
22
22
22
22
22
13
24
24
25
25
26
27
27
28
29
29
30
31
32
6
1
2
3
4
4
4
5
5
6
6
1
6
7
8
9
9
10
11
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | T-Gearbox | |
| 1 | 2***0 | T-Gearbox | |
| 2 | 2***1 | Gearbox housing | |
| 3 | 0***0 | Circlip | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***0 | Shim ring | |
| 5 | 0***2 | Bevel wheel | |
| 5 | 2***0 | Bevel wheel | |
| 6 | 0***0 | Shim ring | |
| 6 | 0***0 | Shim ring | |
| 6 | 0***0 | Shim ring | |
| 6 | 0***0 | Shim ring | |
| 7 | 0***0 | Taper roller bearing | |
| 8 | 2***0 | Input shaft | |
| 9 | 0***0 | Fit-in key | |
| 10 | 9***0 | Inner ring | |
| 11 | 0***0 | Taper roller bearing | |
| 12 | 0***0 | Shim ring | |
| 12 | 0***0 | Shim ring | |
| 12 | 0***0 | Shim ring | |
| 12 | 0***0 | Shim ring | |
| 13 | 0***1 | Supporting disc | |
| 14 | 0***1 | Circlip | |
| 15 | 0***1 | Radial-shaft sealing ring | |
| 16 | 0***1 | Gearbox seal | |
| 17 | 2***0 | Gearbox cover | |
| 18 | 0***0 | Detent edged washer | |
| 19 | 0***1 | Allen screw | |
| 20 | 2***0 | Gearbox shaft | |
| 21 | 0***0 | Grooved ball bearing | |
| 22 | 0***0 | Shim ring | |
| 22 | 0***0 | Shim ring | |
| 22 | 0***1 | Shim ring | |
| 23 | 9***0 | Supporting disc | |
| 24 | 0***0 | Circlip | |
| 25 | 0***0 | Radial-shaft sealing ring | |
| 26 | 0***0 | Taper roller bearing | |
| 27 | 0***2 | Bevel wheel | |
| 27 | 2***0 | Bevel wheel | |
| 28 | 0***1 | Breather | |
| 29 | 0***0 | Gasket ring | |
| 30 | 0***1 | Screw plug | |
| 31 | 0***0 | Oil -Id.-no.=1ltr | |
| 32 | 0***0 | Gluten |
