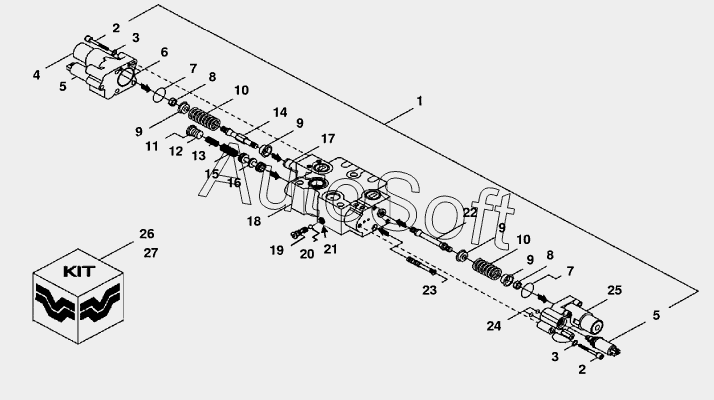

Каталог запасных частей к технике: Versatile серии HHT (2008). 6VLV30bf Клапан дросселирующий в сборе
1
2
2
3
3
4
5
5
6
7
7
8
8
9
9
9
9
10
10
11
12
13
14
15
16
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Секция распределителя гидравлического | |
| 2 | 8***7 | Болт 1/4dm-20х1-5/8dm | |
| 3 | 8***5 | Шайба 0.25x0.375x0.625 Pl | |
| 4 | 8***7 | Корпус катушки | |
| 5 | 8***2 | Клапан с электромагнитным управлением | |
| 6 | 1***0 | Уплотнительное кольцо, внут.диам.0.145dm толщина 0.070dm | |
| 7 | 1***3 | Кольцо уплотнительное 1/16x1 1/8 | |
| 8 | 8***9 | Гайка Gr-5 0.31 | |
| 9 | 8***6 | Тарелка пружины | |
| 10 | 8***8 | Пружина клапана | |
| 11 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 12 | 8***7 | Пробка 7/8 - 14unf | |
| 13 | 8***2 | Пружина компенсатор | |
| 14 | 8***6 | Шток | |
| 15 | 9***5 | Пружина клапана | |
| 16 | 8***1 | Золотник | |
| 19 | 8***3 | Клапан с седлом в сборе | |
| 20 | 1***4 | Шарик | |
| 21 | 8***0 | Заглушка | |
| 22 | 8***2 | Шток | |
| 23 | 8***3 | Штуцер | |
| 24 | 8***5 | Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0. | |
| 25 | 8***4 | Корпус катушки | |
| 26 | 8***6 | Набор уплотнений запирающихгидроклапанов | |
| 27 | 8***8 | Набор уплотнений - распределителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
