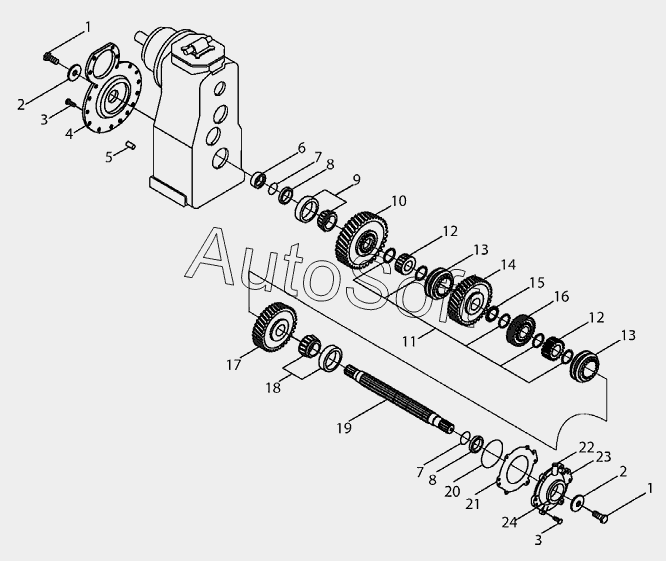

Каталог запасных частей к технике: Versatile серии HHT (2008). 5TRN05 Вторичный вал в сборе
1
1
2
2
3
3
4
5
6
7
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
23a
23a
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Болт M16x35 | |
| 10 | 8***3 | Колесо зубчатое z=47 | |
| 11 | 8***7 | Кольцо стопорное | |
| 12 | 8***9 | Ступица переключения передач | |
| 13 | 8***0 | Втулка переключателя передач | |
| 14 | 8***5 | Колесо зубчатое z=37 | |
| 15 | 8***4 | Шайба | |
| 16 | 8***7 | Колесо зубчатое на вых. валу трансмиссии z=25 | |
| 17 | 8***8 | Колесо зубчатое z=38 | |
| 18 | 8***2 | Подшипник роликовый конический вых. вал трансм. | |
| 19 | 8***6 | Вторичный вал 12 МКПП, HHP | |
| 2 | 8***3 | Шайба | |
| 20 | 8***9 | Кольцо уплотнительное вн. O 151.99xтолщина 3.53 | |
| 21 | 8***8 | Набор прокладок для трансмиссии | |
| 22 | 8***0 | Дроссель M10х1.5 диам.2.8 | |
| 23 | 8***8 | Крышка вторичного вала КПП HHP | |
| 23a | 8***7 | Крышка задняя | |
| 23a | 8***4 | Крышка задняя HHP | |
| 24 | 8***6 | Манжета | |
| 24 | 8***4 | Манжета | |
| 3 | 9***6 | Болт M12x1.75x30 Cl-8.8 | |
| 4 | 8***1 | Крышка HHP - L4WD | |
| 5 | 8***5 | Штифт 12.0x24.0 | |
| 6 | 8***9 | Манжета | |
| 7 | 8***5 | Уплотнительное кольцо | |
| 8 | 8***0 | Уплотнение масляное NITRILE D80x105x13 | |
| 9 | 8***3 | Подшипник роликовый конический вых. вала в сборе |
