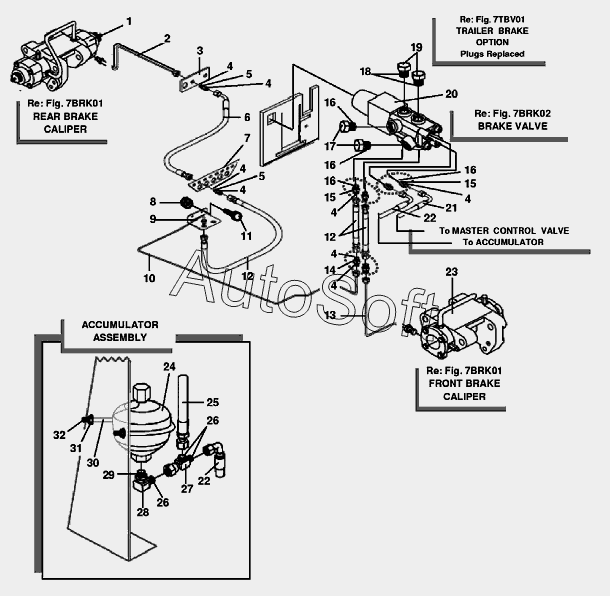

Каталог запасных частей к технике: Versatile серии HHT (2008). 7BRK03 Тормозной клапан с суппортом и аккумулятором в сборе
17
32
31
30
29
28
27
26
26
25
24
23
22
22
21
20
19
18
1
16
16
16
16
15
15
14
13
12
12
11
10
9
8
7
6
5
5
4
4
4
4
4
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Суппорт тормоза, HHP-L4wd | |
| 2 | 8***6 | Трубка, Сталь ZN-Рl, задняя тормозная магистраль | |
| 3 | 8***6 | Кронштейн задний тормозной магистрали | |
| 4 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 5 | 8***8 | Фитинг Hex-1.00in, 2x11/16orfs, Un-2A | |
| 6 | 8***9 | Рукав гидравлический в сборе 3/8x1300 100r17 | |
| 7 | 8***4 | Кронштейн рукавов | |
| 8 | 4***5 | Гайка M10 Usr Pl | |
| 9 | 8***5 | Кронштейн | |
| 10 | 8***6 | Трубопровод тормозной системы | |
| 11 | 2***9 | Болт шестигранный USR M10x20 PL | |
| 12 | 8***5 | Рукав гидравлический в сборе 3/8x350mm 100R17 | |
| 13 | 8***2 | Трубка, Сталь ZN-Pl, передняя тормозная магистраль | |
| 14 | 8***5 | Фитинг 11/16orfs 11/16orfs | |
| 15 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 16 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 17 | 8***2 | Пробка 9/16 - 18 | |
| 18 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 19 | V***1 | Пробка 1/4 Orb 20-Unf | |
| 20 | 8***4 | Клапан | |
| 21 | 8***2 | Рукав 3/8dmх1100мм 100r1 | |
| 22 | 8***7 | Рукав 3/8dmх875мм 100r17 | |
| 23 | 8***7 | Суппорт тормоза, HHP-L4wd | |
| 24 | 8***6 | Накопитель, 43 CuIn 1000psi | |
| 25 | 8***2 | Рукав 3/8dmх575мм 100r17 | |
| 26 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 27 | 8***9 | Тройник 13/16orfs 13/16orfs | |
| 28 | 9***7 | Фитинг 90, 3/4orbx13/16ofs | |
| 29 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 30 | 8***1 | U-образный болт М10 диам.122.0, 2x160/2x35 Pl Cl-8.8 | |
| 31 | 8***9 | Прокладка передняя | |
| 32 | 4***5 | Контргайка M10x1.5 |
