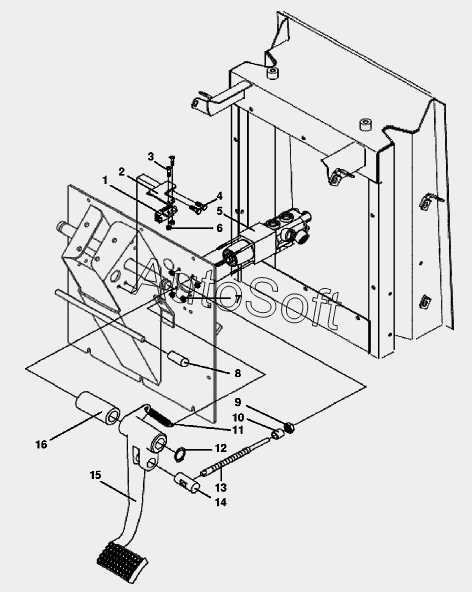

Каталог запасных частей к технике: Versatile серии HHT (2008). 7BRK04 Педаль тормоза с тягой клапана в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Шток выключателя | |
| 2 | 8***3 | Кронштейн переключателя | |
| 3 | 8***2 | Крепежный винт с плоскоконической головкой M4x16 | |
| 4 | 8***2 | Болт шестигранный FLG USR M 6x20 PL | |
| 5 | 8***4 | Клапан | |
| 6 | 8***8 | Контргайка с нейлоновой вставкой M4 | |
| 7 | 8***4 | Гайка шестигранная FLG USR M 6 PL | |
| 8 | 9***5 | Фиксатор педали сцепления/тормоза | |
| 9 | 2***1 | Гайка 0.50 Gr-5 Pl | |
| 10 | 8***9 | Втулка наруж.диам. 17.53, длина 15.0мм | |
| 11 | 8***7 | Пружина растяжения 31.7 внешн. диам., 125 длина | |
| 12 | 2***1 | Стопорное кольцо диам.1.00dm | |
| 13 | 8***8 | Тяга HHP-L4wd | |
| 14 | 8***7 | Ось | |
| 15 | 8***7 | Педаль тормоза HHP-L4wd | |
| 16 | 5***8 | Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
