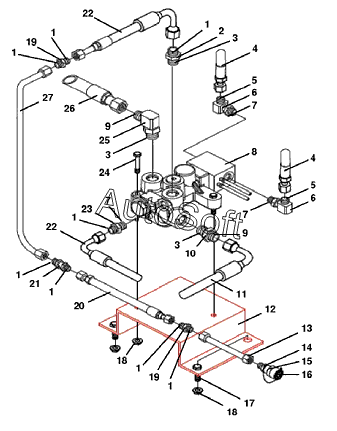

Каталог запасных частей к технике: Versatile серии HHT (2008). 7TBV01 Клапан и соединительные трубки тормозной системы прицепа
14
27
26
24
24
24
23
22
22
21
20
19
19
18
18
17
16
15
1
1
1
1
1
1
1
1
13
12
11
10
9
9
8
7
7
7
6
6
5
5
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 2 | 9***1 | Штуцер 11/16orfs 3/4orb | |
| 3 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 4 | 8***6 | Рукав 3/8dmх1275мм 100r17 | |
| 5 | 9***0 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU | |
| 6 | 9***2 | Фитинг 90, 9/16-18x9/16-18 Adj-Orfs | |
| 7 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 8 | 8***3 | Гидравлический клапан тормозной системы прицепа 25-Gpm / 3000-psi | |
| 9 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 10 | 9***5 | Штуцер 1-3/6orfsx3/4orb | |
| 11 | 8***1 | Рукав 1/2dmх525мм 100r17 | |
| 12 | 8***8 | Кронштейн гидрораспределителя | |
| 13 | 8***2 | Переходник M16x6 Orfs | |
| 14 | 9***3 | Муфта гидравлическая | |
| 15 | 1***7 | Стопорное кольцо диам.1.75dm | |
| 16 | 8***3 | Пробка 3/4dm, полиуретан | |
| 17 | 1***4 | Болт M8х20 8.8Plt | |
| 18 | 9***7 | Гайка M8 Cl-8 Pl | |
| 19 | 8***1 | Фитинг Hex-1.00in, 6-Orfs, 11/16 - 16 | |
| 20 | 8***2 | Рукав гидравлический в сборе 3/8x2300 100r17 | |
| 21 | 8***8 | Фитинг Hex-1.00in, 2x11/16orfs, Un-2A | |
| 22 | 8***7 | Рукав 3/8dmх600мм 100r17 | |
| 23 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 24 | 4***0 | Болт M8x1.25x50 Cl-8.8 | |
| 24 | 9***7 | Фитинг 90, 3/4orbx13/16ofs | |
| 26 | 8***0 | Рукав 1/2dmх450мм 100r17 | |
| 27 | 8***2 | Трубка гидравлическая заднихтормозов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
