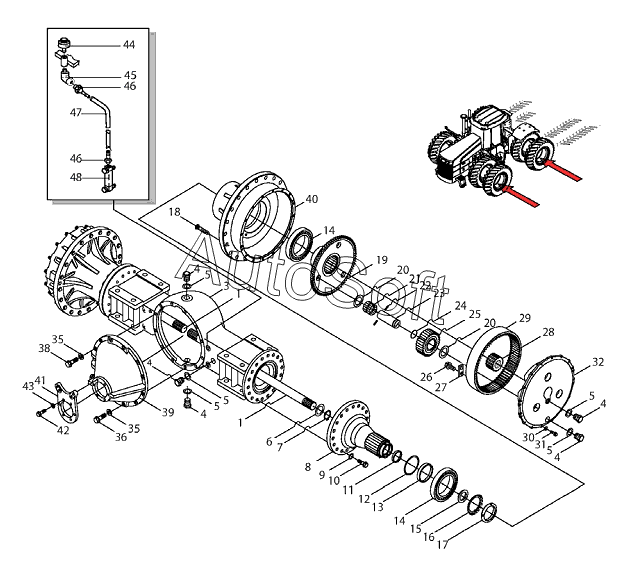

Каталог запасных частей к технике: Versatile серии HHT (2008). 5AXL02 Ось и планетарная ступица Eaton в сборе
36
23
24
25
26
27
28
29
30
31
32
35
35
22
38
38
40
41
42
43
44
45
46
46
47
48
13
3
4
4
4
4
5
5
5
5
5
6
7
8
9
10
11
12
1
1
14
14
14
14
14
14
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Полуось HHP-L4wd | |
| 3 | 8***6 | Мост Eaton HHP-L4wd | |
| 4 | 9***7 | Пробка 1.0x18 | |
| 5 | 8***5 | Прокладка внутр. o 1, внешн. O 1,25, W 06 | |
| 6 | 9***1 | Шайба полуоси | |
| 7 | V***9 | Кольцо 2.50dm | |
| 8 | 8***5 | Рукав моста HHP-L4wd | |
| 9 | 3***2 | Шайба плоская 21.00x39.00x4.00 сталь Pl | |
| 10 | 9***9 | Болт M20x2.5x80 CL-10.9 | |
| 11 | 9***9 | Шайба толщина 11 мм, сталь | |
| 12 | 8***9 | Уплотнение - ступица колеса, внут. O 242, толщина | |
| 13 | 8***9 | Уплотнение - ось внут.O 240. Mud block Type 1 | |
| 14 | 8***0 | Подшипник роликовый однорядный в сборе, вн.O 7,0 м | |
| 14 | 8***5 | Обойма внутренняя роликового подшипника, диам.внутр.7.00 толщина 2.125dm | |
| 14 | 8***6 | Обойма наружная роликового подшипника, диам.наруж.10.25 толщина 1.625dm | |
| 15 | 8***4 | Контргайка трубчатой балки оси | |
| 16 | 8***4 | Контргайка полуоси | |
| 17 | 8***8 | Стопорное кольцо толщина 11.50мм | |
| 18 | 9***4 | Болт колеса | |
| 19 | 8***0 | Водило | |
| 20 | V***5 | Шайба упорная диам.внут.65.85, наруж.100, толщина 1.60мм, сталь | |
| 21 | 8***1 | Подшипник игольчатый, диам.внутр.65.55 толщина 71.23 мм | |
| 22 | 9***1 | Штифт диам.8мм длина 40мм | |
| 23 | V***4 | Ось L4WD/HHP | |
| 24 | 1***7 | Кольцо уплотнительное вн. O 2.362xтолщина 0.103 | |
| 25 | V***7 | Шестерня планетарная, 29 зубьев L4WD/HHP | |
| 26 | 8***9 | Болт M8x20 | |
| 27 | V***2 | Фиксатор | |
| 28 | V***1 | Шестерня солнечная, 16 зубьев L4WD/HHP | |
| 29 | V***2 | Шестерня эпициклическая, 74 зуба | |
| 30 | 4***3 | Шайба 13.00X24.00X2.5 HDN PL | |
| 31 | 3***3 | Болт шестигранный M12x40 10.9PL | |
| 32 | 8***8 | Водило HHP-L4wd | |
| 35 | 9***9 | Шайба 16.00х28.00х3.00, Нdn, Вl, сталь | |
| 36 | 4***8 | Болт M16x50 Cl-10.9 | |
| 38 | 9***1 | Болт M16x55 Cl-10.9 | |
| 40 | 8***0 | Ступица HHP-L4wd | |
| 41 | 8***5 | Фланец | |
| 42 | 8***6 | Болт 0.62х2.25 Gr-5 Рl | |
| 43 | 9***9 | Шайба 16.00х28.00х3.00, Нdn, Вl, сталь | |
| 44 | 8***5 | Сапун 1/4 NPT | |
| 45 | 2***4 | Фитинг 90, 1/4NPT | |
| 46 | 2***4 | Фитинг 5/16х1/8 | |
| 47 | V***6 | Рукав 0.312x680 | |
| 48 | 8***4 | Маслоуказатель |
