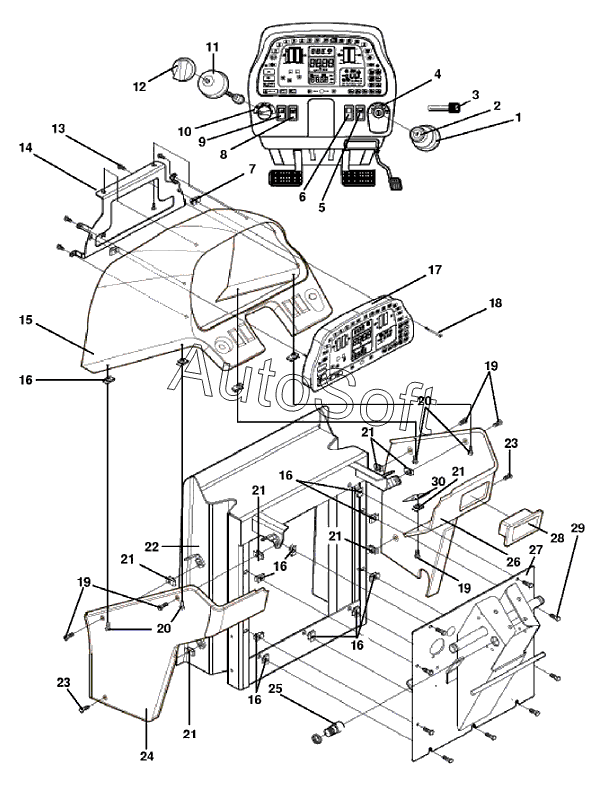

Каталог запасных частей к технике: Versatile серии HHT (2008). 8FCP01 Передняя панель и рулевая колонка
16
16
16
16
16
30
29
28
27
27
27
26
25
24
23
23
22
21
21
21
21
21
21
20
20
19
19
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Переключатель зажигания в сборе | |
| 2 | 8***0 | Гайка | |
| 3 | 8***1 | Ключ | |
| 4 | 8***6 | Информационная табличка 4-хпозиционного переключателя | |
| 5 | 9***5 | Переключатель остановки двигателя | |
| 6 | 9***1 | Заглушка | |
| 7 | 9***0 | Гайка M4х0.7 | |
| 8 | 8***2 | Переключатель включения проблескового маяка, 12В | |
| 9 | 9***3 | Переключатель включения сигнала аварийного состояния | |
| 10 | 8***6 | Информационная табличка переключателя | |
| 11 | 9***1 | Переключатель главный LT 4 PSN | |
| 12 | 9***0 | Кнопка электронного управления панелью приборов | |
| 13 | 8***5 | Болт M6x12 Cl-8.8 | |
| 14 | 8***2 | Кронштейн приборной панели | |
| 15 | 8***8 | Крышка панели управления передняя | |
| 16 | 8***4 | Гайка M8х1.25 | |
| 17 | 8***V | Модуль комбинации приборов с ПО | |
| 18 | 8***8 | Крепежный винт с плоскоконической головкой M4x60 | |
| 19 | 8***9 | Болт M6x30, Cl-4.8 Pl | |
| 20 | 9***0 | Болт M8x30 Cl-8.8 Pl | |
| 21 | 9***7 | Гайка U М6х1.0 | |
| 22 | 8***2 | Рама | |
| 23 | 8***0 | Болт с крестообразной головкой M6x20 | |
| 24 | 8***9 | Накладка левая приборной панели | |
| 25 | 8***6 | Сигнализация звуковая (0 - 20dBa) | |
| 26 | 8***0 | Накладка правая приборной панели | |
| 27 | 8***4 | Экран HHP-L4wd | |
| 27 | 8***7 | Экран HHP | |
| 28 | 9***6 | Пепельница Genesis & L4wd | |
| 29 | 9***4 | Болт шестигранный FLG M 8x25 8.8PL | |
| 30 | 8***7 | Кронштейн |
