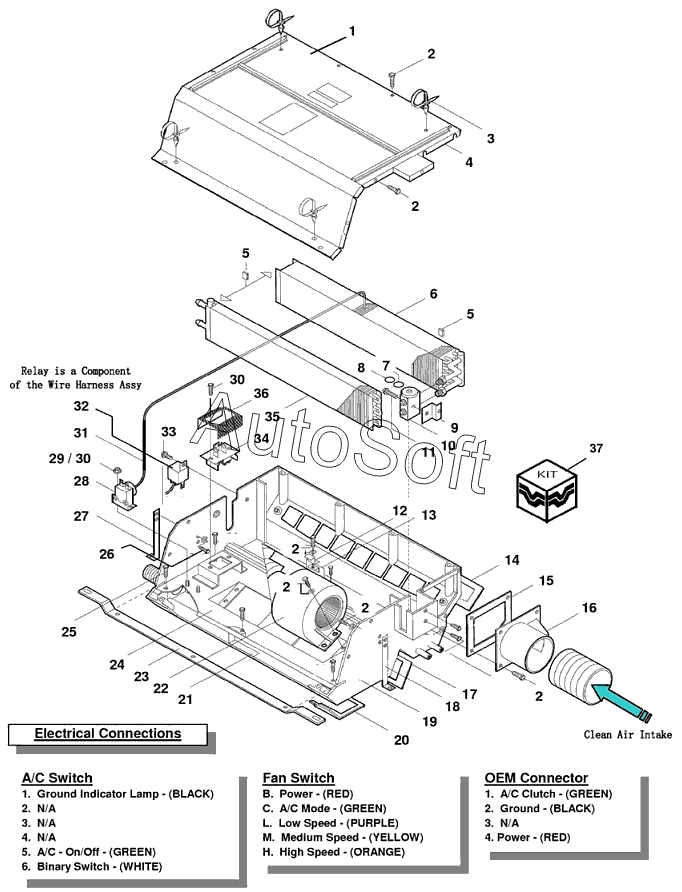

Каталог запасных частей к технике: Versatile серии HHT (2008). 8HAC01 Агрегат подогрева и кондиционирования воздуха
29
20
21
22
23
24
25
26
27
28
19
30
30
31
32
33
34
35
36
37
10
2
2
2
3
4
5
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Испаритель HHP-L4wd | |
| 2 | 8***3 | Болт с шайбой 1/4 - 10 | |
| 3 | 8***6 | Защитный кожух, нейлон | |
| 4 | 8***1 | Крышка испарителя | |
| 5 | 8***2 | Фиксатор испарителя | |
| 6 | 8***7 | Испаритель кондиционера | |
| 7 | 8***0 | Уплотнительное кольцо | |
| 8 | 8***1 | Уплотнительное кольцо | |
| 9 | 8***8 | Кронштейн терморегулирующего вентиля | |
| 10 | 8***4 | Клапан терморегулирующий 134А | |
| 11 | 2***2 | Болт G5 1/4dm-20x1.5dm | |
| 12 | 8***7 | Кронштейн электродвигателя | |
| 13 | 8***5 | Кронштейн электродвигателя | |
| 14 | 8***7 | Фильтр рециркулирующий | |
| 15 | 8***6 | Уплотнение | |
| 16 | 8***5 | Канал впускной | |
| 17 | 8***3 | Уплотнение испарителя | |
| 18 | 8***9 | Кронштейн испарителя левый | |
| 19 | 8***3 | Корпус испарителя | |
| 20 | 8***2 | Уплотнение испарителя | |
| 21 | 8***6 | Кронштейн электродвигателя | |
| 22 | 8***0 | Привод вентилятора системы кондиционирования | |
| 23 | 8***3 | Кронштейн испарителя | |
| 24 | 8***4 | Крышка | |
| 25 | 8***1 | Болт M8x16, 8.8 | |
| 26 | 1***7 | Болт G5 0.25 - 20x0.875 | |
| 27 | 8***0 | Кронштейн испарителя правый | |
| 28 | 8***2 | Переключатель термостата | |
| 29 | 8***8 | Стопорная гайка #10 UNF GR5 PL | |
| 30 | 2***2 | Болт №10x0.62 | |
| 31 | 8***9 | Трубка термостата, диам.внут. 1/8dm | |
| 32 | 8***4 | Жгут испарителя | |
| 33 | 8***2 | Болт с шайбой 10 -14 | |
| 34 | 8***1 | Резистор | |
| 35 | 8***8 | Испаритель | |
| 36 | 8***0 | Кожухрезистора | |
| 37 | 8***1 | Уплотнение |
