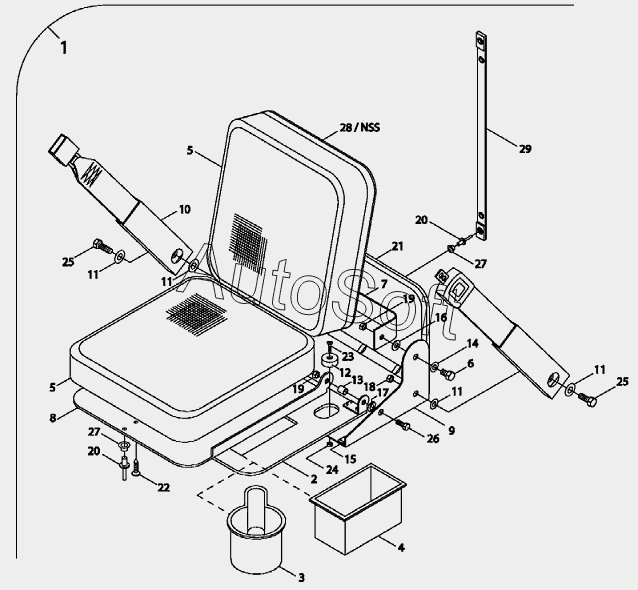

Каталог запасных частей к технике: Versatile серии HHT (2008). 8STT01 Сиденье помощника в сборе
1
1a
2
3
4
5
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
19
21
22
23
24
25
25
26
27
27
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Сидение помощника, HHP-L4wd | |
| 10 | 8***2 | Ремень безопасности | |
| 11 | 4***3 | Шайба 13.00X24.00X2.5 HDN PL | |
| 12 | 8***9 | Демпфер | |
| 13 | 8***3 | Шайба шарнира сидения помощника | |
| 14 | V***3 | Шайба 3/8x1.00x0.83 Pl, сталь | |
| 15 | 8***4 | Прокладка | |
| 16 | 8***5 | Шайба | |
| 17 | 8***6 | Шайба пружинная специальная | |
| 18 | 4***2 | Контргайка М12 | |
| 19 | 9***2 | Контргайка 3/8dm-16 | |
| 1a | 8***1 | Сидение помощника, кожа | |
| 2 | 8***6 | Подставка под стакан | |
| 21 | 8***0 | Упор сидения | |
| 22 | 8***6 | Болт M6x1.00 | |
| 23 | 8***1 | Болт 1/4 - 20uncx0.62 | |
| 24 | 2***9 | Гайка 1/4dm-20 | |
| 25 | 4***0 | Болт M12x1.75x30 | |
| 26 | 8***1 | Болт 3/8dm-16uncx1.25dm | |
| 27 | 8***7 | Защелка основания сидения | |
| 29 | 8***5 | Лента с защелками | |
| 3 | 8***2 | Подстаканник HHP-L4wd | |
| 4 | 8***6 | Поддон | |
| 5 | 8***7 | Подушка сидения помощника | |
| 6 | 8***8 | Болт | |
| 7 | 8***9 | Кронштейн сидения помощника | |
| 8 | 8***0 | Упор сидения | |
| 9 | 8***1 | Кронштейн |
