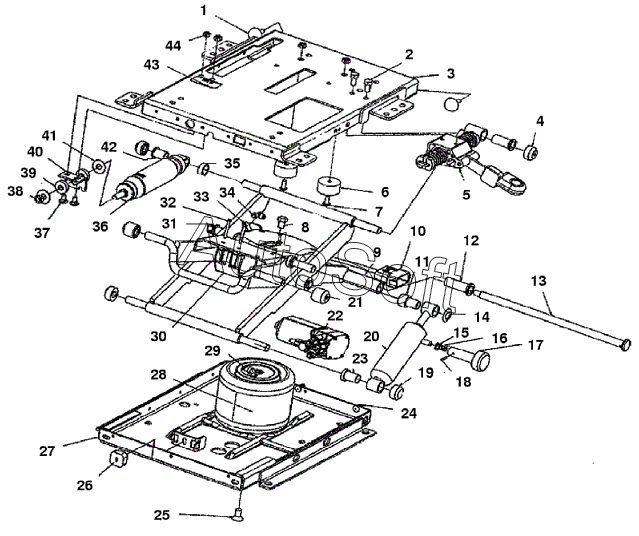

Каталог запасных частей к технике: Versatile серии HHT (2008). 8STB02 Основание сидения с амортизатором в сборе
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
44
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Отбойник | |
| 2 | 8***7 | Болт 5/16 - 14x0.625 | |
| 3 | 8***9 | Верхний сварной кронштейн сидения | |
| 4 | 8***0 | Ролик | |
| 5 | 8***5 | Фиксатор | |
| 6 | 8***9 | Демпфер | |
| 7 | 8***1 | Болт 1/4 - 20uncx0.62 | |
| 8 | 2***9 | Болт 3/8dm-16uncx1.5dm | |
| 9 | 8***4 | Сварной рычаг подвески сидения | |
| 10 | 8***9 | Жгут сидения оператора | |
| 11 | 8***1 | Втулка | |
| 12 | 2***1 | Ось подвески сидения диам.внутр.0.501 длина 2.0dm | |
| 13 | 8***4 | Опора вала L4WD | |
| 14 | V***4 | Фиксатор диам.0.50dm | |
| 15 | 8***6 | Шайба диам.внутр.0.386 наруж.0.625 толщина 0.03dm, сталь | |
| 16 | 8***4 | Пружина кнопки стойки сидения | |
| 17 | 8***9 | Ручка амортизатора | |
| 18 | V***2 | Штифт 1/8х5/8dm | |
| 19 | 8***9 | Ролик внутр.диам.0.50 наруж.0.993dm | |
| 20 | 8***1 | Амортизатор подвески сидения | |
| 21 | 8***2 | Ролик | |
| 22 | 8***3 | Компрессор 125/12В | |
| 23 | 8***6 | Втулка | |
| 24 | 8***8 | Фиксатор | |
| 25 | 8***2 | Болт 3/8 - 16unc-2A | |
| 26 | 8***8 | Демпфер | |
| 27 | 8***0 | Опора сидения нижняя | |
| 28 | 9***0 | Газовая пружина подвески сидения L4WD | |
| 29 | 8***5 | Фитинг 90, 1/8Nptx5/32dm | |
| 30 | 8***5 | Фиксатор | |
| 31 | V***5 | Гайка 3/8dm-16unc | |
| 32 | 8***7 | Болт №8х1.25dm | |
| 33 | 8***3 | Соединительный трос, нейлон | |
| 34 | 8***0 | Фиксатор | |
| 35 | 8***4 | Кольцо | |
| 36 | 8***2 | Стойка амортизатор, F/AA изолятор | |
| 37 | 8***6 | Болт 1/4dm-20unc-2A | |
| 38 | 8***2 | Гайка 5/16dm-24 | |
| 39 | 8***1 | Втулка | |
| 40 | 8***5 | Кронштейн амортизатора | |
| 41 | 8***3 | Шайба диам.внутр.0.406 наруж.1.00 толщина 0.06dm, сталь | |
| 42 | 8***0 | Втулка | |
| 44 | 2***6 | Гайка 1/4dm-20unc |
