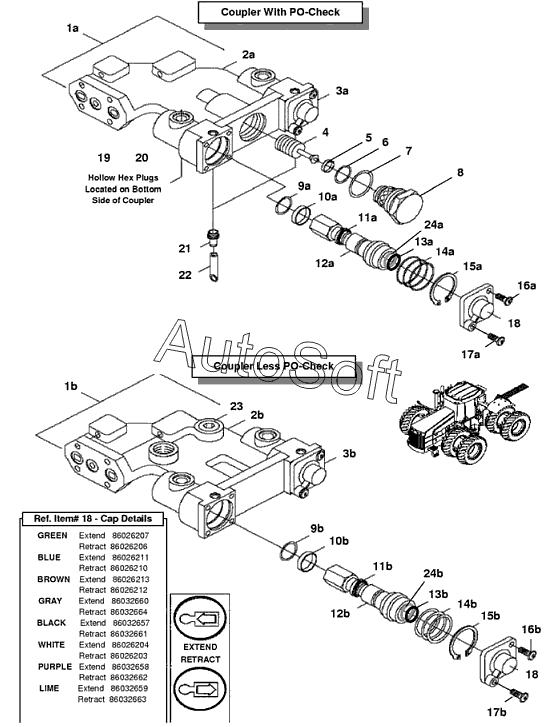

Каталог запасных частей к технике: Versatile серии HHT (2008). 6CPL01 Секции гидромуфты с/без PO-Check
1a
1b
3a
3b
4
5
6
7
8
9a
9b
10a
10b
11a
11b
12a
12b
13a
13b
14a
14b
15a
15b
16a
16b
17a
17b
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
19
20
21
22
23
24a
24b
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10a | 8***1 | Уплотнение колодки тормозной | |
| 10b | 8***1 | Уплотнение колодки тормозной | |
| 11a | 8***7 | Пружина стопорная | |
| 11b | 8***7 | Пружина стопорная | |
| 12a | 8***9 | Кузов | |
| 12b | 8***9 | Кузов | |
| 13a | 8***8 | Кольцо уплотнительное корпуса гидравлической муфты | |
| 13b | 8***8 | Кольцо уплотнительное корпуса гидравлической муфты | |
| 14a | 8***2 | Пружина длина1.27dm, наруж.диам.1.64dm | |
| 14b | 8***2 | Пружина длина1.27dm, наруж.диам.1.64dm | |
| 15a | 8***3 | Кольцо стопорное внутреннее D=1.63in | |
| 15b | 8***3 | Кольцо стопорное внутреннее D=1.63in | |
| 16a | 8***1 | Болт | |
| 16b | 8***1 | Болт | |
| 17a | 8***0 | Винт | |
| 17b | 8***0 | Винт | |
| 18 | 8***3 | Крышка | |
| 18 | 8***4 | Крышка | |
| 18 | 8***6 | Пробка, пластмасса | |
| 18 | 8***7 | Пробка, пластмасса | |
| 18 | 8***0 | Пробка, пластмасса | |
| 18 | 8***1 | Пробка, пластмасса | |
| 18 | 8***2 | Крышка | |
| 18 | 8***3 | Крышка | |
| 18 | 8***7 | Крышка | |
| 18 | 8***8 | Крышка | |
| 18 | 8***9 | Крышка | |
| 18 | 8***0 | Крышка | |
| 18 | 8***1 | Крышка | |
| 18 | 8***2 | Крышка | |
| 18 | 8***3 | Крышка | |
| 18 | 8***4 | Крышка | |
| 19 | 8***6 | Пробка HHP-L4wd | |
| 1a | 8***1 | Муфта гидравлическая в сборе | |
| 1b | 8***0 | Муфта диагностическая | |
| 20 | 8***5 | Пробка HHP-L4wd | |
| 21 | 8***8 | Фитинг 5/16 Spl | |
| 22 | 9***5 | Рукав 1/4dmх1000мм Sae 30R7 | |
| 23 | 8***6 | Пробка HHP-L4wd | |
| 24a | 8***9 | Шайба дублирующая полистирол | |
| 24b | 8***9 | Шайба дублирующая полистирол | |
| 3a | 8***1 | Уплотнение | |
| 3b | 8***1 | Уплотнение | |
| 4 | 8***6 | Клапан плунжера обратный | |
| 5 | 1***6 | Кольцо уплотнительное -017, MAT:NBR, 70 DURO | |
| 6 | 8***0 | Шайба резиновая | |
| 7 | 9***9 | Кольцо уплотнительное вн. O 1.048xтолщина 0.116 | |
| 8 | 8***9 | Диагностическая пробка проверки клапана | |
| 9a | 8***5 | Уплотнение гидромуфты резиновое | |
| 9b | 8***5 | Уплотнение гидромуфты резиновое |
