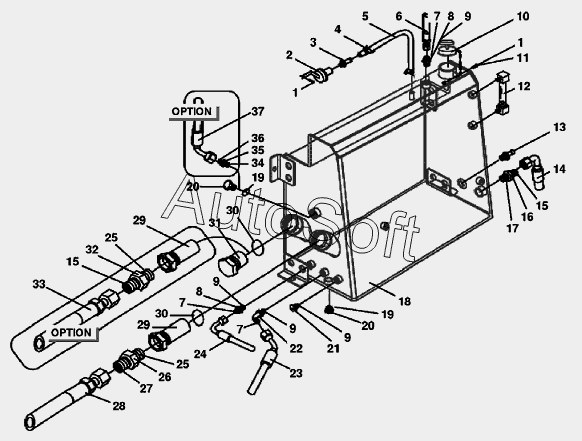

Каталог запасных частей к технике: Versatile серии HHT (2008). 6HTC01 Схема подключения гидробака
29
29
20
20
21
22
23
24
25
25
26
27
28
19
19
30
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
7
7
8
8
9
9
9
9
1
1
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Болт M6x16 Cl-8.8 Pl | |
| 2 | 9***8 | Клапан | |
| 3 | 8***2 | Шланговое соединение 5/8x1/2NPT | |
| 4 | V***3 | Хомут | |
| 5 | 8***8 | Шланг высокого давления 5/8x900 | |
| 6 | 8***6 | Рукав 1/2dmх400мм 100r1 | |
| 7 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 8 | 9***5 | Штуцер 1-3/6orfsx3/4orb | |
| 9 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 10 | 9***8 | Колпачок патрубка наливного | |
| 11 | 8***5 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 12 | 9***8 | Стекло смотровое уровня масла | |
| 13 | 9***2 | Датчик температуры двигателя и трансмиссии | |
| 14 | 8***0 | Рукав 1dmх550мм 100r1 | |
| 15 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 16 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 17 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 18 | 8***7 | Гидробак HHP-L4wd | |
| 19 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 20 | 1***0 | Пробка 1-1/16orb | |
| 21 | 2***9 | Пробка 7/8, 3/4dm 16unf-2A | |
| 22 | 8***2 | Фитинг 45, 3/4orb 13/16ofs | |
| 23 | 8***2 | Рукав 1/2dmх2125мм 100r1 | |
| 24 | 8***6 | Рукав 1/2dmх3050мм 100r17 | |
| 25 | 5***6 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR | |
| 26 | 9***5 | Штуцер 1-11/16orfs 1-5/8orb | |
| 27 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 28 | 8***1 | Рукав 1.25dmх2700мм 100r1 | |
| 29 | 8***8 | Фильтр всасывающей линии гидробака | |
| 30 | 9***5 | Кольцо уплотнительное 2.327 IDX0.114 THK BUNA | |
| 31 | 8***1 | Пробка 32-Orb, 2-1/2x12 Unf-2A | |
| 32 | 8***2 | Штуцер 1-7/16orfs 1-5/8orb | |
| 33 | 8***4 | Рукав 3/4dmх2525мм 100r1 | |
| 34 | N***A | Отсутствует спецификация для данного чертежа | |
| 35 | 8***3 | Клапан гидравлический, 5-Psi, 1.188orfs 1.062orb 12un-2A | |
| 36 | 9***6 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA | |
| 37 | 8***3 | Рукав 3/4dmх1500мм 100r1 |
