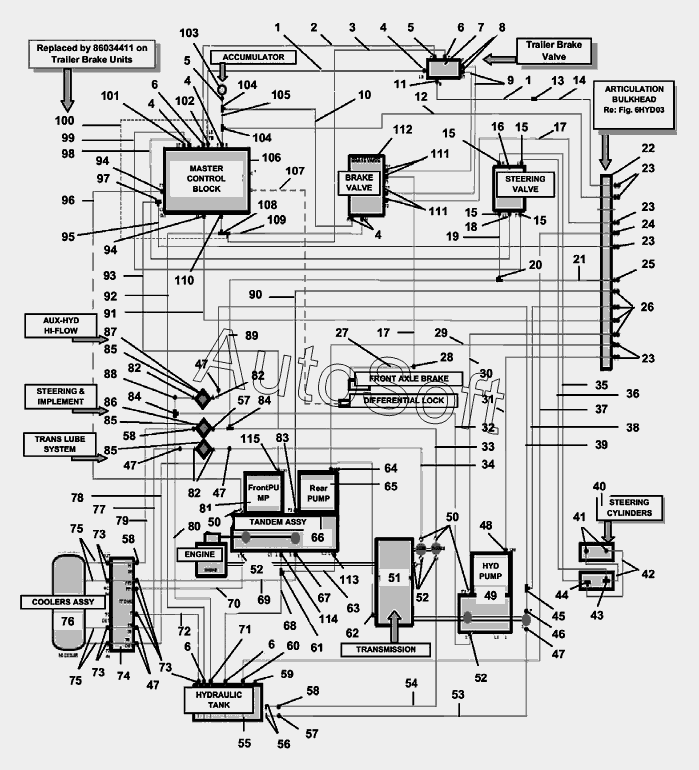

Каталог запасных частей к технике: Versatile серии HHT (2008). 6HYD01a Гидравлическая система передней части рамы
1
1
2
3
4
4
4
4
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
17
18
19
20
21
22
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
47
47
47
48
49
50
50
51
52
52
52
53
54
55
56
57
57
58
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
74
75
75
76
77
78
79
80
81
82
82
82
83
84
84
85
85
85
85а
86
86
88
89
90
91
92
93
94
94
95
96
97
98
99
100
101
102
103
104
104
105
106
107
108
109
110
111
111
112
113
114
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Рукав 3/8dmх600мм 100r17 | |
| 10 | 8***7 | Рукав 3/8dmх875мм 100r17 | |
| 100 | 8***3 | Рукав 3/8dmх600мм 100r1 | |
| 101 | 8***0 | Фитинг 90, 1-3/16orfs 7/8orb | |
| 102 | 9***3 | Фитинг 90, 9/16orbx11/16ofs | |
| 103 | 8***6 | Накопитель, 43 CuIn 1000psi | |
| 104 | 9***5 | Тройник 11/16orfsx11/16orb | |
| 105 | 8***2 | Рукав 3/8dmх575мм 100r17 | |
| 106 | 8***4 | Модуль управляющий | |
| 107 | N***e | Изолятор | |
| 108 | 8***9 | Тройник 13/16orfs 13/16orfs | |
| 109 | 8***2 | Рукав 3/8dmх1100мм 100r1 | |
| 11 | 9***1 | Штуцер 11/16orfs 3/4orb | |
| 110 | 9***2 | Штуцер 13/16orfs 9/16orb | |
| 111 | 9***6 | Фитинг, 9/16orfs 7/16orb | |
| 112 | 8***4 | Клапан | |
| 113 | 8***3 | Штуцер M18orbx13/16orfs | |
| 114 | 9***6 | Фитинг, 90 7/8orbx13/16ofs | |
| 115 | 9***0 | Штуцер 1-1/16orfsxx7/16orb | |
| 12 | 8***6 | Рукав 3/8dmх3200мм 100R17 | |
| 13 | 8***1 | Фитинг Hex-1.00in, 6-Orfs, 11/16 - 16 | |
| 14 | 8***2 | Трубка гидравлическая заднихтормозов | |
| 15 | 9***8 | Фитинг 90, 1-13/16orfs 1-1/16orb | |
| 16 | 9***0 | Агрегат рулевой | |
| 17 | 8***5 | Рукав гидравлический в сборе 3/8x350mm 100R17 | |
| 18 | 8***6 | Фитинг 90, 6orfs 12orfs 12orb | |
| 19 | 8***9 | Рукав 3/4dmх1200мм 100r1 | |
| 2 | 8***0 | Рукав 1/2dmх450мм 100r17 | |
| 20 | 8***3 | Соединительный гидравлический тройник 1-7/16ofrs | |
| 21 | 8***3 | Рукав 1dmх1875мм 100r1 | |
| 22 | 8***4 | Кронштейн рукавов | |
| 23 | 8***8 | Фитинг Hex-1.00in, 2x11/16orfs, Un-2A | |
| 24 | 8***3 | Фитинг Hex-1.00in, 13/16orfs 13/16orfs | |
| 25 | 8***5 | Фитинг Hex-1.00in, 1-7/16orfs 1-7/16orfs | |
| 26 | 8***4 | Фитинг Hex-1.00in, 1-3/16orfs 1-3/16orfs | |
| 27 | 8***2 | Трубка, Сталь ZN-Pl, передняя тормозная магистраль | |
| 28 | 8***5 | Фитинг 11/16orfs 11/16orfs | |
| 29 | 8***7 | Рукав 3/8dmх3625мм 100r17 | |
| 3 | 8***1 | Рукав 1/2dmх525мм 100r17 | |
| 30 | 8***7 | Рукав 3/4dmх825мм 100r17 | |
| 31 | 8***8 | Рукав 3/8dmх725мм 100r17 | |
| 32 | 8***6 | Рукав 1dmх3150мм 100r1 | |
| 33 | 8***2 | Рукав 3/4dmх3050мм 100r1 | |
| 34 | 8***3 | Рукав 3/4dmх3250мм 100r1 | |
| 35 | 8***0 | Рукав 3/4dmх3000мм 100r17 | |
| 36 | 8***1 | Рукав 3/4dmх3550мм 100r17 | |
| 37 | 8***6 | Рукав 1/2dmх3050мм 100r17 | |
| 38 | 8***9 | Рукав 3/4dmх800мм 100r17 | |
| 39 | 8***5 | Рукав 3/4dmх3025мм 100r1 | |
| 4 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 40 | 8***1 | Цилиндр гидравлический рулевого привода HHP-L4WD | |
| 41 | 8***1 | Фитинг 90, 1.00Orfs 7/8Orb | |
| 42 | 8***2 | Рукав 1/2dmх1875мм 100r17 | |
| 43 | 8***6 | Тройник Orfs-1, Orb-7/8 | |
| 44 | 8***7 | Тройник Orfs-1, Orb-7/8 | |
| 45 | 8***0 | Тройник 1-3/16Orfs, 1-3/16Orfs | |
| 46 | 8***0 | Штуцер 1 3/16 Orfsx7/8 Orb | |
| 47 | 8***9 | Штуцер 1.1875orfs 1.3125orb | |
| 48 | 8***2 | Рукав 3/4dmх3050мм 100r1 | |
| 49 | 8***4 | Плунжерный насос 45/22cc, HHP | |
| 5 | 9***7 | Фитинг 90, 3/4orbx13/16ofs | |
| 50 | 8***0 | Хомут 16 | |
| 51 | 8***9 | ТМ88 12МКПП ННР | |
| 52 | 8***9 | Хомут 24 | |
| 53 | 8***4 | Рукав 3/4dmх2525мм 100r1 | |
| 54 | 8***1 | Рукав 1.25dmх2700мм 100r1 | |
| 55 | 8***7 | Гидробак HHP-L4wd | |
| 56 | 8***8 | Фильтр всасывающей линии гидробака | |
| 57 | 8***2 | Штуцер 1-7/16orfs 1-5/8orb | |
| 58 | 9***5 | Штуцер 1-11/16orfs 1-5/8orb | |
| 59 | 2***9 | Пробка 7/8, 3/4dm 16unf-2A | |
| 6 | 9***5 | Штуцер 1-3/6orfsx3/4orb | |
| 60 | 8***2 | Фитинг 45, 3/4orb 13/16ofs | |
| 61 | 8***9 | Тройник 13/16orfs 13/16orfs | |
| 62 | 9***5 | Фитинг 45, 1-7/16orfs 1-5/16orb | |
| 63 | 8***1 | Рукав 1/2dmх850мм 100r1 | |
| 64 | 8***4 | Штуцер M12orb 11/16orfs | |
| 65 | 8***6 | Плунжерный насос задний и управляющий клапан ННР | |
| 66 | 8***3 | Плунжерный насос 55 / 45 HHP-L4wd | |
| 67 | 8***5 | Штуцер M42orb 1-7/16orfs | |
| 68 | 8***6 | Рукав 1/2dmх400мм 100r1 | |
| 69 | 8***9 | Рукав 1dmх1600мм 100r17 | |
| 7 | 8***3 | Гидравлический клапан тормозной системы прицепа 25-Gpm / 3000-psi | |
| 70 | 8***8 | Рукав 1dmх1150мм 100r1 | |
| 71 | 8***3 | Клапан гидравлический, 5-Psi, 1.188orfs 1.062orb 12un-2A | |
| 72 | 8***0 | Рукав 1dmх550мм 100r1 | |
| 72 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 74 | 8***6 | Коллектор | |
| 75 | 8***6 | Рукав длина 1000мм, 1000psi | |
| 76 | 8***2 | Радиатор масляный HHP | |
| 77 | 8***4 | Рукав 3/4dmх875мм 100r1 | |
| 78 | 8***0 | Рукав 3/4dmх3250мм 100r1 | |
| 79 | 8***1 | Рукав 1.25dmх700мм 100r1 | |
| 8 | 9***2 | Фитинг 90, 9/16-18x9/16-18 Adj-Orfs | |
| 80 | 8***3 | Рукав 3/4dmх1500мм 100r1 | |
| 81 | 8***1 | Плунжерный насос передний и управляющий клапан ННР | |
| 82 | 8***9 | Переходник 1-5/16orb, 1-5/8orb | |
| 83 | 8***6 | Штуцер M33orb 1-3/16orfs | |
| 84 | 8***1 | Тройник 1-7/16rfs, 1-7/16orfs | |
| 85 | 8***0 | Крышка фильтра гидравлического | |
| 85а | 8***2 | Элемент фильтрующий масла для гидросистемы | |
| 86 | 8***1 | Корпус фильтра масляного | |
| 86 | 8***7 | Фильтр масла для гидравлических систем | |
| 88 | 9***0 | Фитинг 90, 1-5/16orb 1-7/16ofs | |
| 89 | 8***3 | Рукав 1dmх1650мм 100r1 | |
| 9 | 8***6 | Рукав 3/8dmх1275мм 100r17 | |
| 90 | 8***5 | Рукав 3/4dmх3600мм 100r17 | |
| 91 | 8***9 | Рукав 3/4dmх3350мм 100r17 | |
| 92 | 8***2 | Рукав 1/2dmх2125мм 100r1 | |
| 93 | 8***7 | Рукав 3/8dmх2575мм 100r17 | |
| 94 | 9***5 | Штуцер 1-3/16orfsx1-1/16orb | |
| 95 | 8***8 | Рукав 3/8dmх3050мм 100r17 | |
| 96 | 8***4 | Рукав 3/4dmх1500мм 100r17 | |
| 97 | 8***7 | Тройник 11/16orfs, 9/16orb | |
| 98 | 8***2 | Рукав 3/8dmх750мм 100r17 | |
| 99 | 8***9 | Рукав 3/4dmх875мм 100R17 HHP L4WD |
