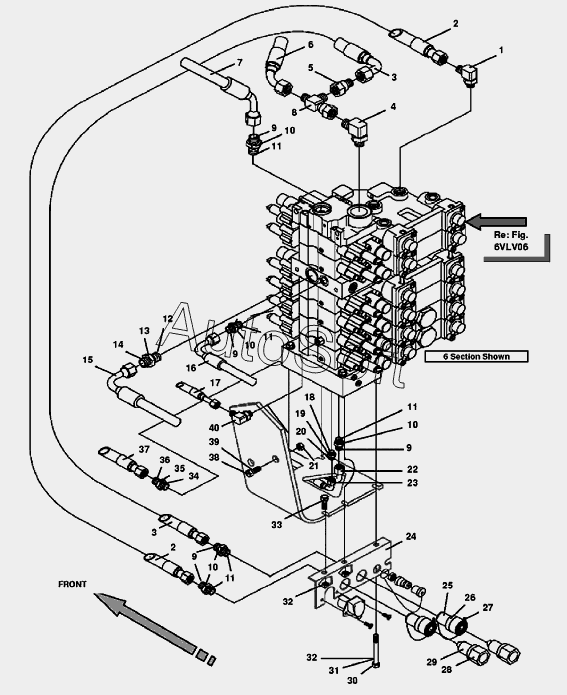

Каталог запасных частей к технике: Versatile серии HHT (2008). 6HYD04c Гидравлический клапан навесного оборудования, секция 6
31
22
23
24
25
26
27
28
29
30
21
32
32
33
34
35
36
37
38
39
40
11
11
11
11
2
2
3
3
4
5
6
7
8
9
9
9
9
10
10
10
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Фитинг 90, 1-3/16orfs 7/8orb | |
| 2 | 8***5 | Рукав 3/4х950 100r17 | |
| 3 | 8***6 | Рукав 3/4dmх925мм 100r1 | |
| 4 | 9***0 | Фитинг 90, 1-5/16orb 1-7/16ofs | |
| 5 | 8***5 | Адаптер фитинга 1-3/160rfs, 1-7/160rfs | |
| 6 | 8***0 | Рукав 3/4dmх2400мм 100r1 | |
| 7 | 8***5 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 8 | 8***0 | Тройник 1-3/16Orfs, 1-3/16Orfs | |
| 9 | 9***6 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA | |
| 10 | 9***5 | Штуцер 1-3/16orfsx1-1/16orb | |
| 11 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 12 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 13 | 9***6 | Фитинг, 9/16orfs 7/16orb | |
| 14 | 9***0 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU | |
| 15 | 8***5 | Рукав 3/8dmх2600мм 100r17 | |
| 16 | 8***1 | Рукав 3/4dmх2400мм 100r17 | |
| 17 | 8***2 | Рукав гидравлический в сборе 3/8x2300 100r17 | |
| 18 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 19 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 20 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 21 | 8***9 | Гайка шестигранная FLG M20 класс 10 PL | |
| 22 | 8***4 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 23 | 8***1 | Рукав 3/8x2300 100R17 | |
| 24 | 8***5 | Кронштейн разрывныхмуфт | |
| 25 | 8***7 | Втулка внутренняя резьба 3/4dm | |
| 26 | 1***7 | Стопорное кольцо диам.1.75dm | |
| 27 | 8***3 | Пробка 3/4dm, полиуретан | |
| 28 | 9***7 | Пыльник | |
| 29 | 9***8 | Втулка наружная резьба 3/4dm | |
| 30 | 3***7 | Болт M12x100 | |
| 31 | 4***3 | Шайба 13.00X24.00X2.5 HDN PL | |
| 32 | 9***9 | Гайка M12x1.75dm | |
| 33 | 9***7 | Болт M 12х1.75х50 Cl-8.8 | |
| 34 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 35 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 36 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 37 | 8***5 | Рукав гидравлический в сборе 1.00x2075 100r17 | |
| 38 | 3***1 | Болт шестигранный M20x80 8.8PL | |
| 39 | 8***2 | Шайба 21.00X37.00X3.00 HDN | |
| 40 | 9***2 | Фитинг 90, 7/16orb 11/16ofs |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
