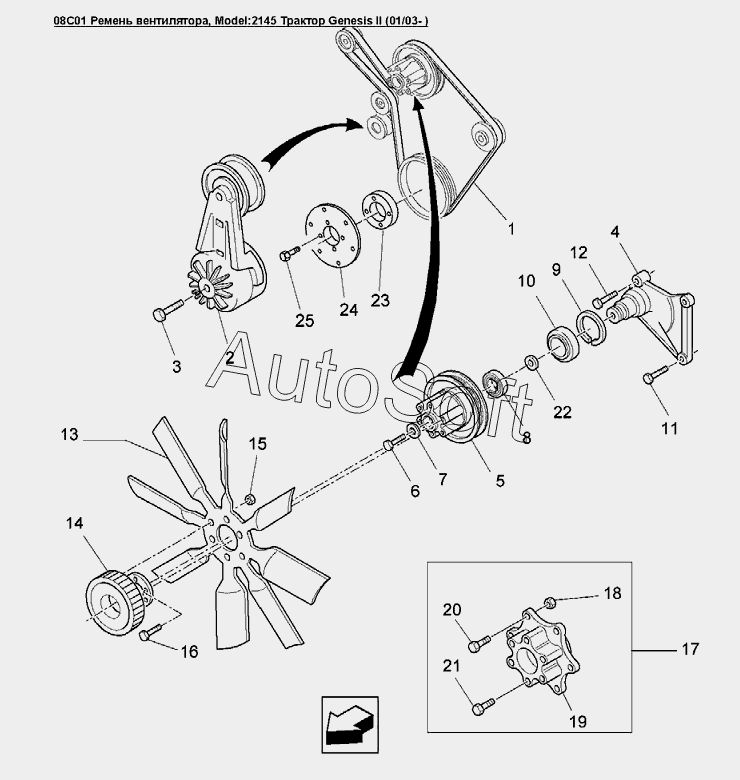

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 08C01 Ремень вентилятора
10
22
21
20
19
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
1
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Ремень вентилятора, Genesis | |
| 1 | 8***6 | Ремень V-образный | |
| 1 | 8***3 | Ремень вентилятора Pk-8 3010 Genesis | |
| 1 | 8***4 | Ремень V-образный | |
| 2 | 8***6 | Устройство автоматического натяжения | |
| 3 | 2***1 | Болт 0.38dmx3.00GR5 PL | |
| 4 | 8***1 | Монтаж вентилятора двигателя | |
| 5 | 8***0 | Шкив вентилятора двигателя Od-193.6mm, 146/ 169/ 1 | |
| 6 | 4***2 | Болт M10x1.5x90 Cl-10.9 | |
| 7 | 8***9 | Шайба стальная, вн.O - 10,5мм, внеш.O - 42,5мм | |
| 8 | 8***6 | Подшипник шариковый вн.O 35.0 мм X внеш.O 72.0 мм | |
| 9 | 9***4 | Стопорное кольцо Dia-3.350in | |
| 10 | 8***7 | Подшипник 45.00IDX85.00ODX27.00 | |
| 11 | 8***2 | Болт 0.44dmx1.50GR8 PL | |
| 12 | 2***1 | Болт шестигранный 0.44x2.00GR8 PL | |
| 13 | 9***3 | Крыльчатка, диам.27dm, 8 лопастей, 2.28dm, метал | |
| 14 | 9***6 | Муфта вентилятора | |
| 15 | 9***7 | Гайка M8 Cl-8 Pl | |
| 16 | 9***1 | Болт M10x1.50x25 Cl-8.8 | |
| 17 | 8***7 | Фланец | |
| 18 | 9***7 | Гайка M8 Cl-8 Pl | |
| 19 | 8***7 | Фланец | |
| 20 | 9***4 | Болт шестигранный FLG M 8x25 8.8PL | |
| 21 | 8***0 | Болт шестигранный FLG M10x70 8.8PL | |
| 22 | 8***2 | Прокладка стальная внут. диам.30.5 толщина 16.3, в |
