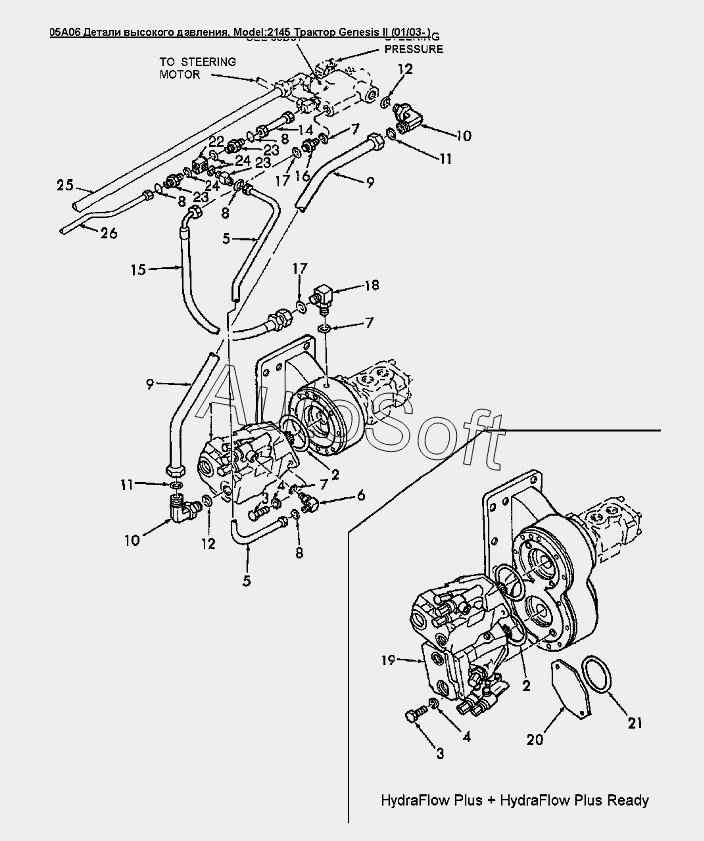

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05A06 Детали высокого давления
15
26
25
25
25
24
24
23
23
22
21
20
19
18
17
17
16
16
16
15
15
1
1
14
12
12
11
11
10
10
9
9
8
8
8
8
7
7
7
6
5
5
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Насос плунжерный | |
| 2 | 9***8 | Уплотнительное кольцо, внут.диам.3.959мм толщина 0.100мм | |
| 3 | 9***7 | Болт шестигранный M12 X 30 8.8PL | |
| 4 | 3***5 | Шайба 13.00x28.00x2.50 | |
| 5 | 8***2 | Трубка, от датчика загрузки до насоса GENESIS | |
| 5 | 8***5 | Трубка, от датчика загрузки до насоса | |
| 6 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 7 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 8 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 9 | 8***0 | Трубка, от насоса до приоритетного клапана | |
| 10 | 9***0 | Фитинг 90, 1-5/16orb 1-7/16ofs | |
| 11 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 12 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 14 | 9***1 | Трубка, длина 58мм | |
| 15 | 8***3 | Рукав 6.35x240 100R1 | |
| 15 | 8***5 | Рукав 6.35x515 100R1 | |
| 16 | 8***1 | Штуцер 7/16MORBx7/16MORB | |
| 16 | 9***6 | Фитинг, 9/16orfs 7/16orb | |
| 17 | 9***0 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU | |
| 18 | 9***1 | Фитинг 90°, 7/16orb 9/16ofs | |
| 19 | 8***5 | Плунжерный насос | |
| 20 | 9***0 | Крышка | |
| 21 | 9***4 | Кольцо уплотнительное 4.237 IDX0.103 THK BUNA | |
| 22 | 8***9 | Балка | |
| 23 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 24 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 25 | 8***5 | Трубка, от насоса до потребителей | |
| 25 | 9***5 | Трубка в сборе | |
| 26 | 8***3 | Трубка, от насоса до потребителей |
