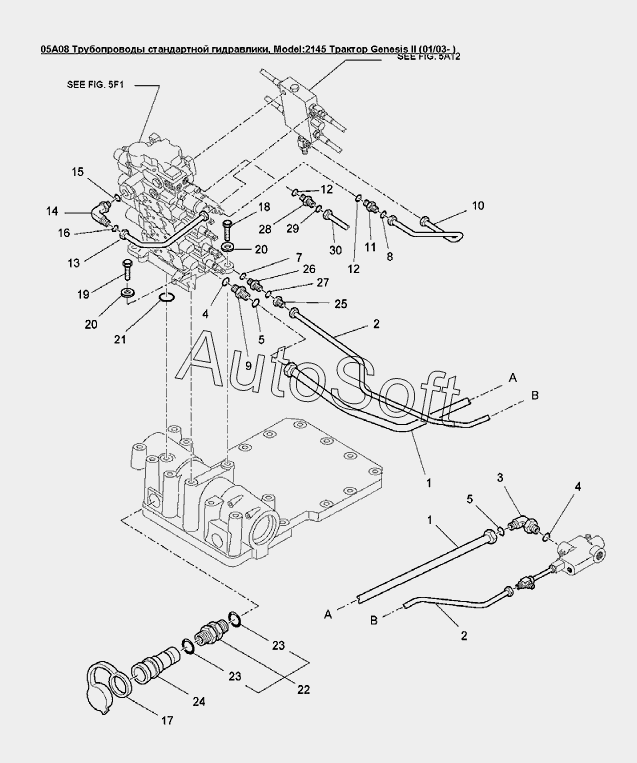

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05A08 Трубопроводы стандартной гидравлики
17
30
29
28
28
28
27
26
25
24
23
23
22
21
20
20
19
18
1
16
16
15
14
13
12
12
11
10
9
8
7
5
5
4
4
3
2
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9626421 | 9***1 | Штуцер 11/16orfs 3/4orb | |
| 1 | 8***5 | Трубка, от насоса до потребителей | |
| 1 | 9***5 | Трубка в сборе | |
| 2 | 8***3 | Трубка, от насоса до потребителей | |
| 3 | 9***0 | Фитинг 90, 1-5/16orb 1-7/16ofs | |
| 4 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 5 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 7 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 8 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 9 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 10 | 8***7 | Трубка гидравлическая | |
| 11 | 9***0 | Штуцер 1-1/16orfsxx7/16orb | |
| 12 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 13 | 8***2 | Трубка | |
| 14 | 8***1 | Фитинг 90, 1.00Orfs 7/8Orb | |
| 15 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 16 | 9***9 | Кольцо уплотнительное 0.614 IDX0.070 THK BU | |
| 17 | 9***8 | Пробка | |
| 18 | 1***0 | Болт M16x50 8.8Pl | |
| 19 | 9***5 | Болт M16X230 | |
| 20 | 3***6 | Шайба 17.00x34.00x3.00 | |
| 21 | 9***8 | Уплотнительное кольцо внут.диам.1.362 толщина 0.103dm | |
| 22 | 8***6 | Штуцер соединительный | |
| 23 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 24 | 1***9 | Фитинг 3/4dm | |
| 25 | 8***4 | Адаптер | |
| 26 | 9***1 | Штуцер 11/16orfs 3/4orb | |
| 27 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 28 | 8***7 | Фильтр | |
| 28 | 9***6 | Фитинг, 9/16orfs 7/16orb | |
| 29 | 9***0 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU | |
| 30 | 8***6 | Рукав 0.25dmх1870 100r16 |
