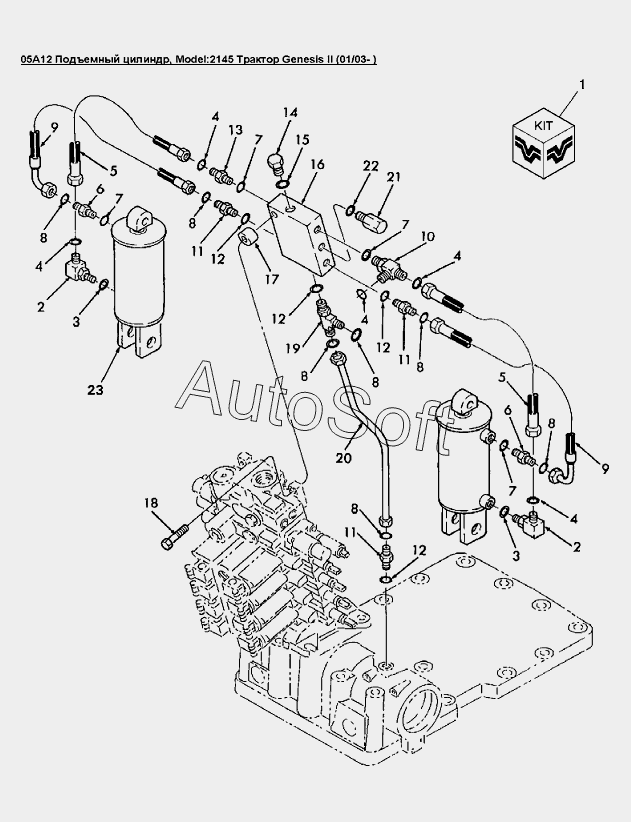

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05A12 Подъемный цилиндр
12
12
12
12
23
21
20
20
20
20
20
19
18
17
16
15
14
13
1
11
11
11
10
9
9
9
9
8
8
8
8
8
8
8
7
7
7
7
6
6
5
5
4
4
4
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Уплотнение | |
| 2 | 9***7 | Фитинг 90, 3/4orbx13/16ofs | |
| 3 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 4 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 5 | 9***1 | Рукав 12.7х1010мм 100R2 | |
| 6 | 9***1 | Штуцер 11/16orfs 3/4orb | |
| 7 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 8 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 9 | 8***9 | Рукав 9.3х800мм 100R1 | |
| 9 | 9***3 | Рукав 3/4x712 100R1 | |
| 10 | 9***0 | Тройник Orb-3/4O x Ofs-13/16, латунь | |
| 11 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 12 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 13 | 9***5 | Штуцер 1-3/6orfsx3/4orb | |
| 14 | 2***9 | Пробка 7/8, 3/4dm 16unf-2A | |
| 15 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 16 | 8***8 | Перепускной клапан основной гидросистемы | |
| 17 | 2***5 | Кольцо диам.наруж. 1.00 внутр.0.41 толщина 0.63 | |
| 18 | 1***3 | Болт M10x1.50x80 Cl-8.8 Pl | |
| 19 | 9***3 | Тройник | |
| 20 | 8***8 | Трубка гидравлическая | |
| 20 | 8***3 | Трубка гидравлическая | |
| 20 | 8***4 | Трубка гидравлическая | |
| 21 | 8***0 | Штуцер | |
| 23 | R***F | Рычаг стояночного тормоза в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
