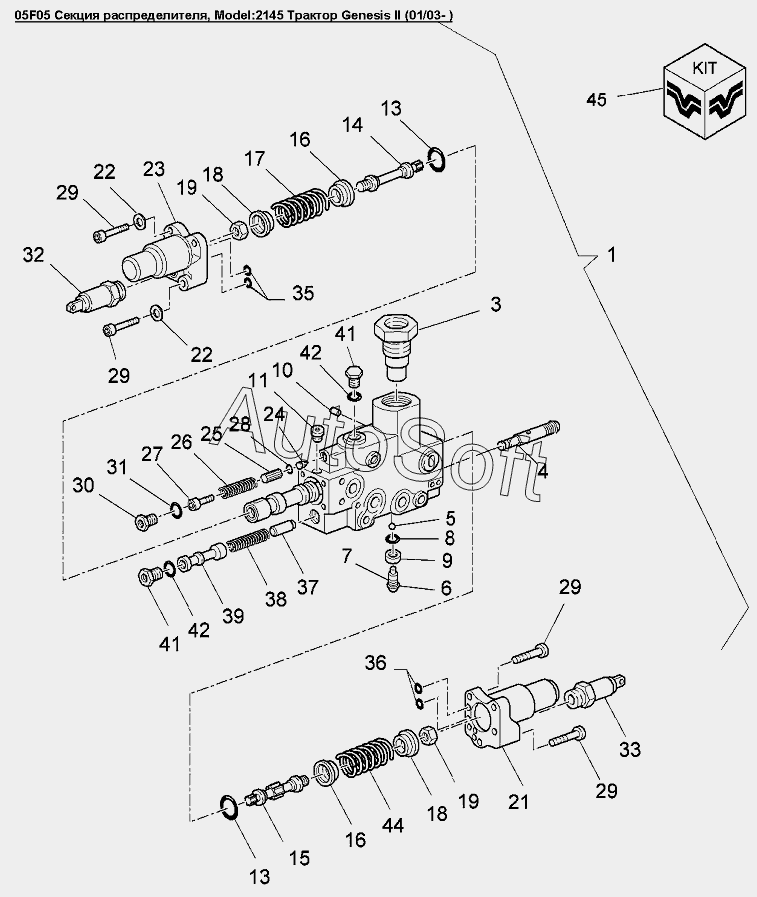

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05F05 Секция распределителя
35
25
26
27
28
29
29
29
29
30
31
32
33
23
36
37
38
39
41
41
42
42
44
45
13
13
3
4
5
6
7
8
9
10
11
1
14
15
16
16
17
18
18
19
19
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86018337 | 8***7 | Корпус катушки | |
| 1 | 8***6 | Корпус | |
| 3 | 8***3 | Клапан в сборе | |
| 4 | 8***3 | Штуцер | |
| 5 | 1***4 | Шарик | |
| 6 | 8***3 | Клапан с седлом в сборе | |
| 7 | 8***8 | Кольцо уплотнительное вн. O 0.301 X толщина 0.064 | |
| 8 | 9***9 | Кольцо уплотнительное пробкового крана | |
| 9 | 8***2 | Опорное кольцо диам.внут.0.202dm | |
| 10 | 8***0 | Заглушка | |
| 11 | 8***3 | Пробка | |
| 13 | 1***3 | Кольцо уплотнительное 1/16x1 1/8 | |
| 14 | 8***2 | Шток | |
| 15 | 8***3 | Шток | |
| 16 | 8***6 | Тарелка пружины | |
| 17 | 8***5 | Пружина электроклапана | |
| 18 | 8***9 | Тарелка пружины | |
| 19 | 8***9 | Гайка Gr-5 0.31 | |
| 21 | 8***4 | Корпус катушки | |
| 22 | 8***5 | Шайба 0.25x0.375x0.625 Pl | |
| 23 | 8***4 | Колпачок | |
| 25 | 8***0 | Клапан | |
| 26 | 8***1 | Пружина клапана | |
| 27 | 8***3 | Регулировочный винт | |
| 28 | 4***6 | Уплотнительное кольцо, внут.диам.0.364dm толщина 0.070dm | |
| 29 | 8***7 | Болт 1/4dm-20х1-5/8dm | |
| 30 | 2***1 | Пробка | |
| 31 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 32 | 8***2 | Клапан с электромагнитным управлением | |
| 33 | 8***2 | Клапан с электромагнитным управлением | |
| 35 | 1***0 | Уплотнительное кольцо, внут.диам.0.145dm толщина 0.070dm | |
| 36 | 8***5 | Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0. | |
| 37 | 8***3 | Ограничитель | |
| 38 | 8***4 | Пружина компенсатора | |
| 39 | 8***2 | Золотник | |
| 41 | 8***7 | Пробка 7/8 - 14unf | |
| 42 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 44 | 8***5 | Пружина электроклапана | |
| 45 | 8***6 | Набор уплотнений запирающихгидроклапанов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
