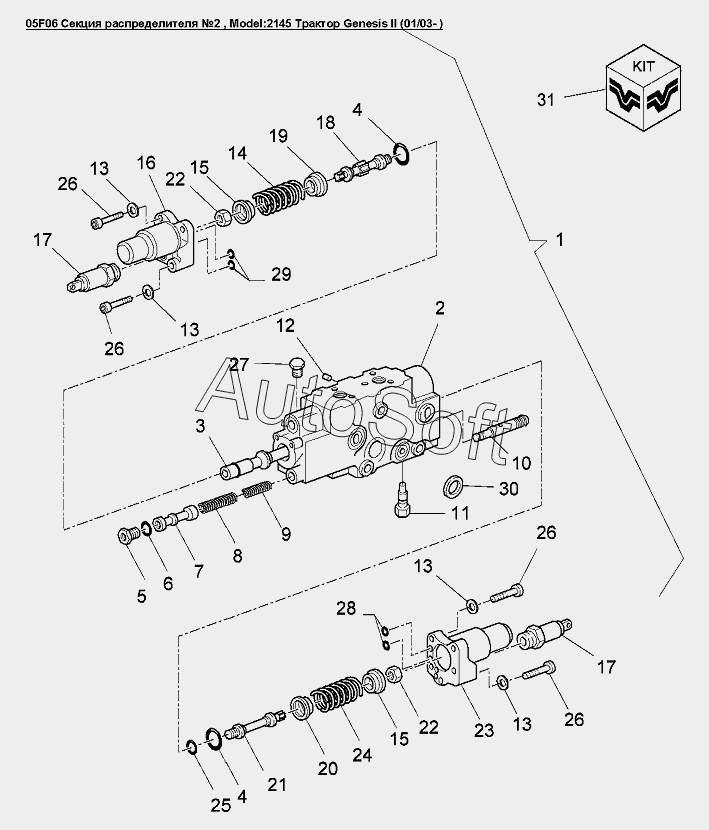

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05F06 Секция распределителя №2
17
17
31
30
29
28
27
26
26
26
26
25
24
23
22
22
21
20
19
18
1
16
15
15
14
13
13
13
13
12
11
10
9
8
7
6
5
4
4
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Корпус | |
| 1 | 8***5 | Корпус | |
| 4 | 1***3 | Кольцо уплотнительное 1/16x1 1/8 | |
| 5 | 8***7 | Пробка 7/8 - 14unf | |
| 6 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 7 | 8***0 | Золотник | |
| 8 | 9***5 | Пружина клапана | |
| 9 | 8***2 | Пружина компенсатор | |
| 10 | 8***3 | Штуцер | |
| 11 | 8***0 | Сиденье | |
| 12 | 8***0 | Заглушка | |
| 13 | 8***5 | Шайба 0.25x0.375x0.625 Pl | |
| 14 | 8***5 | Пружина клапана | |
| 15 | 8***9 | Тарелка пружины | |
| 16 | 8***7 | Корпус катушки | |
| 17 | 8***2 | Клапан с электромагнитным управлением | |
| 18 | 8***6 | Шток | |
| 19 | 8***7 | Тарелка пружины | |
| 20 | 8***6 | Тарелка пружины | |
| 21 | 8***1 | Шток | |
| 22 | 8***9 | Гайка Gr-5 0.31 | |
| 23 | 8***4 | Корпус катушки | |
| 24 | 8***8 | Пружина клапана | |
| 25 | 8***2 | Уплотнительное кольцо | |
| 26 | 8***7 | Болт 1/4dm-20х1-5/8dm | |
| 27 | 8***3 | Пробка | |
| 28 | 8***5 | Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0. | |
| 29 | 1***0 | Уплотнительное кольцо, внут.диам.0.145dm толщина 0.070dm | |
| 30 | 8***1 | Заглушка | |
| 31 | 8***5 | Набор уплотнений гидравлического клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
