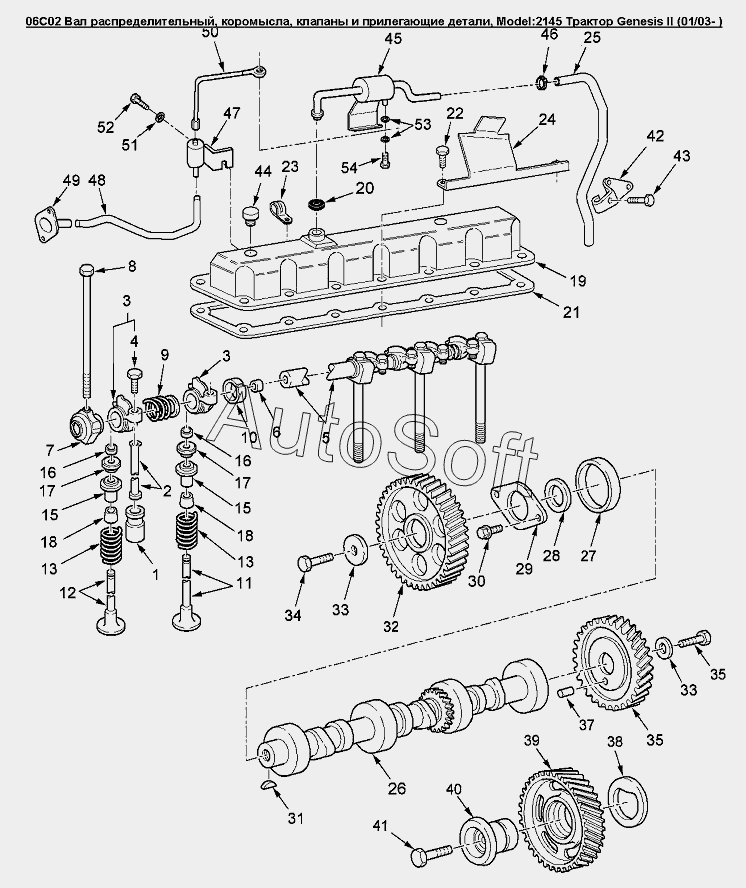

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 06C02 Вал распределительный, коромысла, клапаны и прилегающие детали
43
29
30
31
32
33
33
34
35
35
37
38
39
40
41
42
28
44
45
46
47
48
49
50
51
52
53
54
13
13
2
3
3
4
5
6
7
8
9
10
11
11
11
12
12
12
1
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87802300 | 8***0 | Тарелка пружины | |
| 87802907 | 8***7 | Шестерня | |
| 1 | 8***9 | Толкатель клапана | |
| 2 | 8***0 | Штанга толкателя Genesis | |
| 3 | 8***7 | Коромысло клапана в сборе | |
| 4 | 8***2 | Регулировочный винт | |
| 5 | 8***7 | Ось коромысел | |
| 6 | 8***0 | Заглушка 0.755 | |
| 7 | 8***9 | Опора оси коромысел | |
| 8 | 8***7 | Болт 9/16dm-12x8dm | |
| 9 | 8***1 | Пружина | |
| 10 | 8***1 | Втулка | |
| 11 | 8***8 | Клапан выпускной | |
| 11 | 8***9 | Клапан выпускной | |
| 12 | 8***6 | Клапан впускной | |
| 12 | 8***7 | Клапан впускной | |
| 13 | 8***2 | Пружина впускного/выпускного клапана | |
| 15 | 8***6 | Втулка тарелки | |
| 16 | 8***1 | Ключ держателя пружины клапана | |
| 17 | 8***7 | Тарелка | |
| 18 | 8***2 | Маслос'емное уплотнение впуск./выпускного клапана | |
| 19 | 8***2 | Колпак головки цилиндров | |
| 20 | 8***9 | Уплотнение | |
| 21 | 8***6 | Прокладка крышки клапана | |
| 22 | 8***9 | Болт 5/16dm-18x5/8dm | |
| 23 | 8***0 | Хомут | |
| 24 | 8***3 | Щиток | |
| 25 | 8***8 | Рукав 1.00x1250 20R5 | |
| 26 | 8***1 | Вал распределительный, двигатель Tier II Genesis | |
| 27 | 8***9 | Подшипник распределительного вала Genesis | |
| 28 | 8***5 | Кольцо шестерни привода распредвала | |
| 29 | 8***0 | Фиксатор | |
| 30 | 8***2 | Болт G8 3/8dm-16х3/4dm | |
| 31 | 8***9 | Шпонка | |
| 32 | 8***6 | Шестерня кулачкового вала | |
| 33 | 8***4 | Шайба шестерни распределительного вала | |
| 34 | 8***1 | Болт G5 7/16 - 14 x1.25dm | |
| 35 | 8***6 | Зубчатое колесо распредвала | |
| 37 | 8***2 | Штифт | |
| 38 | 8***6 | Шайба упорная | |
| 39 | 8***5 | Шестерня промежуточная распределительного вала | |
| 40 | 8***4 | Адаптер распределительного вала ведущей шестерни | |
| 41 | 8***4 | Болт 5/8-11x2.25dm Gr-8 | |
| 42 | 9***0 | Кронштейн 1-3/16 | |
| 43 | P***L | Топливный цилиндр | |
| 44 | 8***8 | Крышка | |
| 45 | 8***1 | Сапун | |
| 46 | 2***7 | Хомут | |
| 47 | 8***7 | Масляный сепаратор | |
| 48 | 8***4 | Сливная трубка системы смазки двигателя | |
| 49 | 8***5 | Фланец | |
| 50 | 8***2 | Сливная трубка системы смазки двигателя | |
| 51 | 8***6 | Шайба плоская 7/16dm | |
| 52 | 8***6 | Болт G5 7/16dm-14x3/4dm | |
| 53 | 8***5 | Шайба плоская медная | |
| 54 | 8***4 | Болт |
