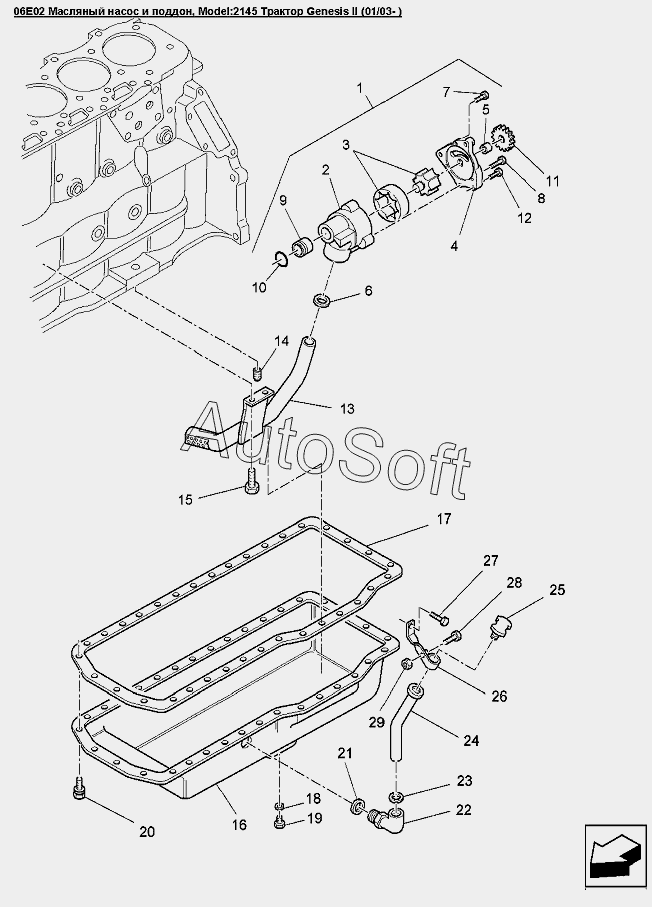

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 06E02 Масляный насос и поддон
16
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Масляный насос в сборе | |
| 3 | 8***8 | Вал и ротор | |
| 4 | 8***7 | Крышка масляного насоса | |
| 5 | 8***8 | Втулка | |
| 6 | 8***0 | Уплотнительное кольцо | |
| 7 | 8***1 | Болт М8х1.25 | |
| 8 | 8***8 | Болт М8х1.25 | |
| 9 | 8***6 | Втулка | |
| 10 | 8***9 | Уплотнительное кольцо | |
| 11 | 8***3 | Шестерня привода масляного насоса, 16 зубьев | |
| 12 | 8***9 | Болт G5 5/16dm-18х1-1/4dm | |
| 13 | 8***1 | Патрубок с фильтром | |
| 14 | 8***0 | Пробка 1/8dm-27х1.60dm | |
| 15 | 8***5 | Болт G5, 3/8dm-16 x 3/4dm | |
| 16 | 8***0 | Поддон масляный | |
| 17 | 8***2 | Прокладка поддона картера | |
| 18 | 8***8 | Уплотнение пробки поддона | |
| 19 | 9***7 | Пробка сливного отверстия поддона масляного | |
| 20 | 8***3 | Болт с шестигранной головой с фланцем 3/8-16UNR - | |
| 21 | 8***6 | Уплотнительное кольцо внутр.диам. 1.72 толщина 0.118dm | |
| 22 | 8***3 | Фитинг 90° | |
| 23 | 8***3 | Уплотнение внутр.диам.1.375 | |
| 24 | 8***2 | Заливной масляный патрубок | |
| 25 | 8***8 | Крышка | |
| 26 | 8***7 | Кронштейн трубопровода масляного фильтра | |
| 27 | 8***5 | Болт 7/16dm-14х3/4dm | |
| 28 | 8***9 | Болт G5 1/4dm-20 x 3/4dm | |
| 29 | 8***4 | Гайка G2, 1/4dm-20 |
