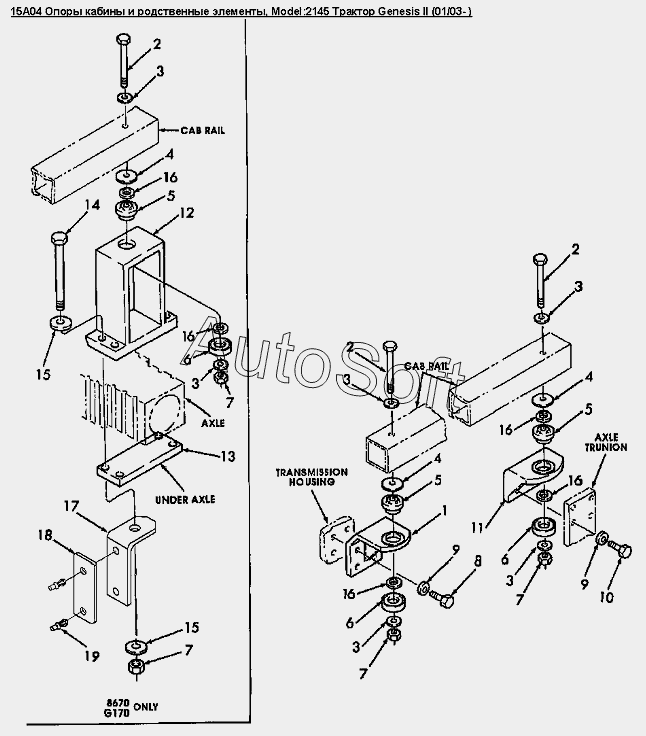

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 15A04 Опоры кабины и родственные элементы
11
19
18
17
16
16
16
16
16
15
15
14
14
14
13
12
1
10
9
9
8
7
7
7
7
6
6
6
5
5
5
4
4
4
3
3
3
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Кронштейн, Genesis | |
| 2 | 9***4 | Болт 0.75x7.00 Gr-8 Pl | |
| 3 | 8***9 | Шайба, 0.75х2.50х0.31GR5 PL | |
| 4 | 8***6 | Шайба диам.внутр.0.781 наруж.3.75 толщина 0.25dm Pl, сталь | |
| 5 | 8***1 | Изолятор | |
| 6 | 8***1 | Изолятор | |
| 7 | 2***5 | Контргайка стальная 0.75NC GRC | |
| 8 | 1***0 | Болт M16x50 8.8Pl | |
| 9 | 3***1 | Шайба 17.00X34.00X4.00 HDN | |
| 10 | 1***3 | Болт M16х80 8.8pl | |
| 11 | 9***4 | Кронштейн | |
| 12 | 8***0 | Опора | |
| 13 | 8***4 | Кронштейн | |
| 14 | 8***1 | Болт 0.750х11.00 Gr8 Pl | |
| 14 | 8***1 | Болт 75unc x10.75 gr8 Pl | |
| 15 | 9***9 | Шайба 0.798x1.25x1.35 Hdn, сталь | |
| 16 | 2***0 | Шайба | |
| 17 | 8***8 | Уголок | |
| 18 | 8***6 | Световозвращатель | |
| 19 | 8***2 | Заклепка 5.55 X 11.89 |
