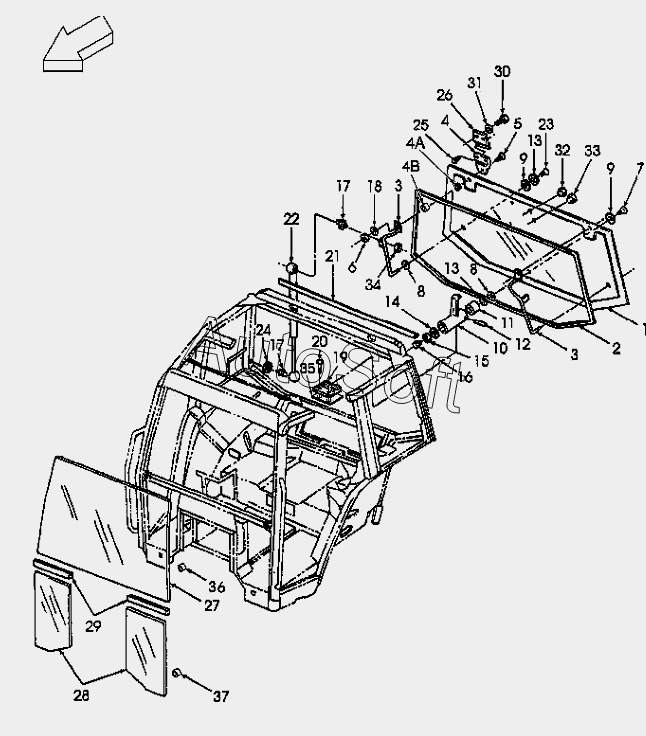

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 15B01 Переднее и заднее окна и родственные элементы
1
2
3
3
3
3
4
5
6
7
8
8
9
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
22
22
23
24
25
26
27
27
27
28
28
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Стекло кабины, открывающееся заднее | |
| 2 | 8***8 | Уплотнитель оконный | |
| 3 | 8***0 | Ручка левая заднего стекла | |
| 3 | 8***1 | Ручка правая заднего стекла | |
| 4 | 9***4 | Петля оконная (задняя) | |
| 5 | 8***9 | Болт M 8 X 30 FLHD PH | |
| 6 | 8***2 | Контргайка М8х1.25 | |
| 7 | 9***0 | Палец щеколды заднего окна | |
| 8 | 9***9 | Шайба регулятора заднего окна | |
| 9 | 8***1 | Втулка ручки задней части окна | |
| 10 | 8***9 | Ручка окна заднего | |
| 11 | 8***2 | Прокладка ручки заднего окна | |
| 12 | 8***4 | Штифт Genesis | |
| 13 | 8***3 | Шайба оконной щеколды | |
| 14 | 8***4 | Шайба 13.27X24.00X2.500 PL | |
| 15 | 3***8 | Гайка JAM CL8,M12X1.75 | |
| 16 | 8***0 | Пробка задвижка заднего окна кабины | |
| 17 | 9***1 | Шарнир газовой пружины | |
| 18 | 8***5 | Шайба 8.62X16.00X1.60 PL | |
| 19 | 8***1 | Кронштейн | |
| 20 | 9***0 | Пробка M4.8 X M25 | |
| 21 | 8***7 | Пыльник | |
| 22 | 8***7 | Пружина газовая | |
| 22 | 9***5 | Пружина газовая | |
| 23 | 8***2 | Болт M12x1.75x20 Cl-10.9 | |
| 24 | 8***2 | Шайба 0.375 x 1.00 x 0.083 Pl, сталь | |
| 25 | 8***8 | Болт M8 x 20 | |
| 26 | 9***2 | Кронштейн окна задней части левой стороны кабины | |
| 27 | 8***5 | Лобовое стекло | |
| 27 | 9***8 | Стекло NASO | |
| 28 | 9***9 | Стекло с левой стороны | |
| 28 | 9***0 | Стекло с правой стороны | |
| 29 | 9***1 | Уплотнение запасное | |
| 30 | 8***6 | Винт с гексагональной головкой M10 x 25 Cl-8.8 | |
| 31 | 8***5 | Шайба ВК М10 | |
| 32 | 8***0 | Заглушка 16мм | |
| 33 | 8***3 | Пробка, резина | |
| 34 | 1***7 | Гайка стопорная CL-8 M10 | |
| 35 | 8***3 | Диск механизма переключения | |
| 36 | 9***4 | Прокладка стекла оконного 5 мм | |
| 37 | 8***2 | Втулка |
